1-Phasen Wippschalter für 230V AC

Art.Nr.: SCH-50-Wip230v3aB

EUR 2,95
inkl. 19 % USt

  • Sofort versandfähig, ausreichende Stückzahl Sofort versandfähig, ausreichende Stückzahl
  • Lieferzeit 1-2 Tage



Zu diesem Artikel existieren noch keine Bewertungen

Produktbeschreibung

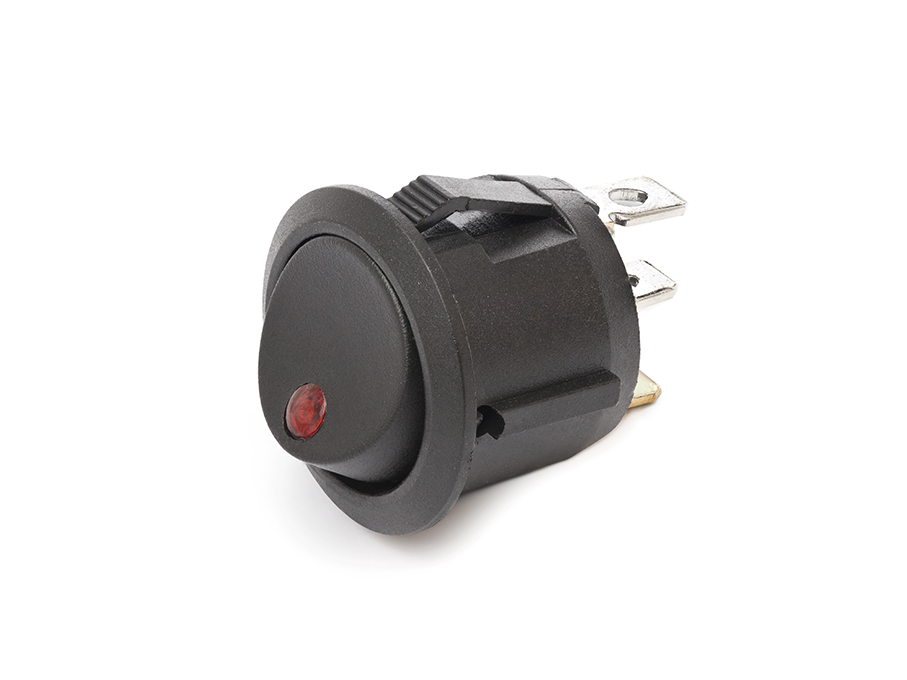

Wippschalter 1-phasig mit On-Beleuchtung

Beschreibung

ON / OFF-Schalter für Fronteinbau in geeignete Gehäuse vorgesehen. Zur On/Off-Beschaltung unserer Einbauregler oder ähnlicher Geräte mit Steuerspannung 230V AC (max. Schaltlast 5 Ampere). Die auch bei Tageslicht gut sichtbare Beleuchtung signalisiert den eingeschalteten Zustand des Gerätes.
Der Einbau erfolgt in eine Bohrung mit ca. 20mm Durchmesser. Die Montage erfolgt durch einfaches Einclipsen in die Bohrung (selbsthaltend).  Je nach Verdrahtung kann durch den Anschluss eines N-Leiters im ON-Betrieb eine Signallampe als Kontrolleuchte mit beschaltet werden.
Bitte beachten Sie, dass dieser Schalter nicht als Hauptschalter mit sicherheitsgerichteter Abschaltfunktion betrieben werden darf. Hierfür benötigen Sie geeignete Lastschalter mit Not-Aus-Funktion.

.

Technische Daten

Gehäuse Schwarzes Kunststoffgehäuse
Schaltkontakt Potentialfreier Schnappfederkontakt.
Anzahl Schaltzyklen >10.000.
Zugelassener Schaltspannungsbereich  125VAC bis 250VAC
Jede Schaltstellung ist selbsthaltend.
Leuchtmittel Glimmlampe mit Vorwiderstand. Verbrauch < 1Watt
Spannungsbereich 125VAC bis 250VAC
Maße Gesamtdurchmesser ca. 22mm
Einbautiefe: ca. 24mm
Montagebohrung: ca. 20mm
Anschluss 3 x Flachsteck-Kontakte für Flachstecker 4,8x0,8 oder alternativ auch als Lötfahnen zu benutzen
