2-Phasen Wippschalter IP54 wassergeschützt

Art.Nr.: SCH-55-56x

EUR 6,33
inkl. 19 % USt

  • Sofort versandfähig, ausreichende Stückzahl Sofort versandfähig, ausreichende Stückzahl
  • Lieferzeit 1-2 Tage
  • Gewicht 0,02 kg
  • Farbe:



Bitte wählen Sie Ihre gewünschte Variation um das Produkt in den Warenkorb zu legen.

Produktbeschreibung

ON / OFF-Schalter 230V AC, 2 Phasen, max. 16 A

BESCHREIBUNG

Wasser- und staubgeschützter ON / OFF-Schalter mit LED-Signalleuchte für Fronteinbau in geeignete Gehäuse vorgesehen. Wippenschalter Für den Betrieb für 125V ... 230V AC Schaltspannung . Max. Last ca. 16A. Ideal zur Schaltung z. B. von Steuerspannungen unserer Einbaugeräte mit 230V Steuerspannung bis ca. 10 A Schaltlasten.

Der Einbau erfolgt in einen  Ausschnitt ca. 21x30mm. Die Wandungsstärke des Ausschnitts sollte 4mm nicht übersteigen. Die Montage erfolgt durch einfaches einclipsen in den Ausschnitt.  Als ON / OFF- Schalter werden mit diesem Schalter typischerweise Lasten bis 10A unter Last geschaltet. Die max. Belastbarkeit beträgt 16A bei 230VAC

Technische Daten

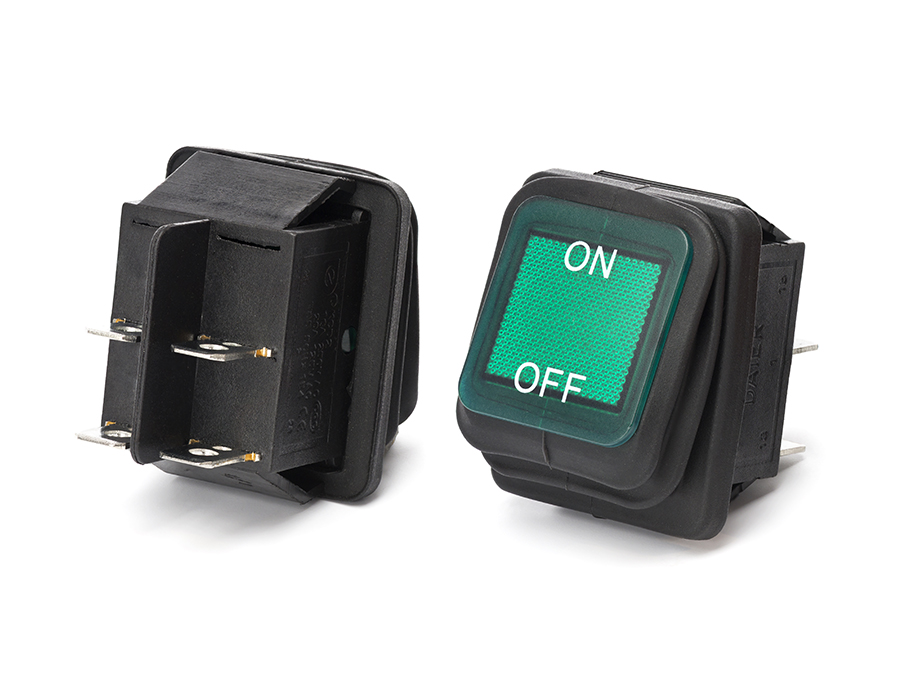

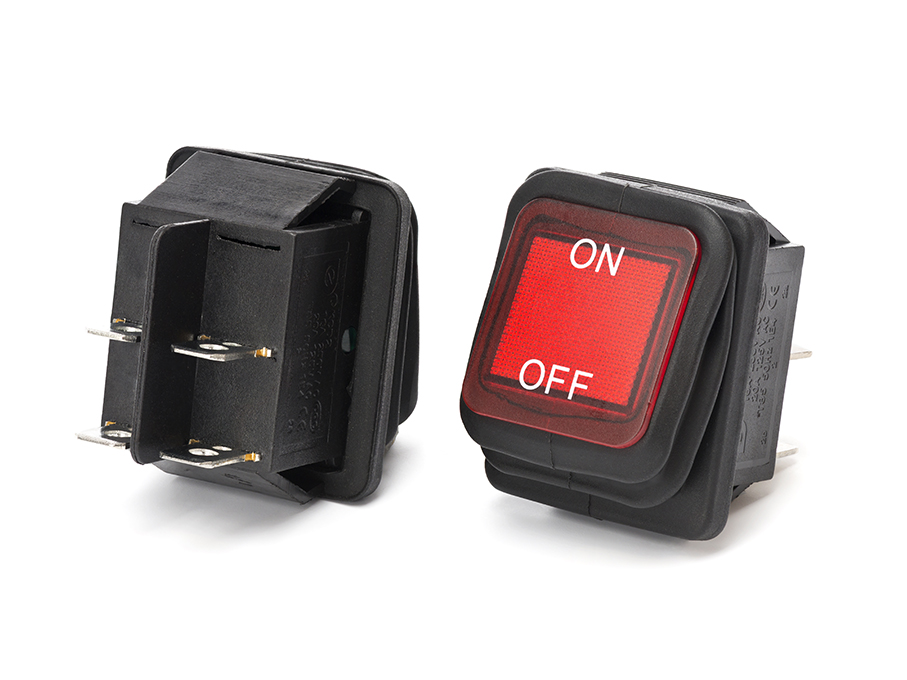

Gehäuse Schwarzes Kunststoffgehäuse mit Gummimanschette. Frontseitig rotes bzw. grünes Reflektorglas (Kunststoff) mit LED-Beleuchtung. Beschriftung: ON / OFF.
Schutzart IP54 (Schutz gegen Staub und Sprühwasser).
Schaltkontakt

Potentialfreier Schnappfederkontakt.
Anzahl Schaltzyklen >10.000.
Zugelassener Schaltspannungsbereich: 125VAC bis 250VAC
Belastungsgrenzen: Bei 230VAC = 16A, bei 125VAC = 20A
Jede Schaltstellung ist selbsthaltend.
Vorzugsweise zur gleichzeitigen Schaltung von L + N 230VAC. Bei der Verwendung dieser Schalter ist eine allpolige Netztrennung (L+N) gewährleistet.
Als Wippschalter ist dieser Schalter nicht als Not-Aus-Einrichtung oder Hauptschalter mit Sicherheitsfunktion zugelassen.

Leuchtmittel LED
Spannungsbereich 125VAC bis 250VAC
Reflektor aus ABS-Kunststoff, reflektierend.
Beschriftung: OFF / ON
Maße Außenmaße: ca. 30 x 37mm
Einbautiefe: ca. 27mm
Montageausschnitt: Ca. 21 x 30mm
Anschluss 4x Flachsteck-Kontakte für Flachstecker 6,8x0,8, oder alternativ auch als Lötfahnen zu verwenden.
