Produktbeschreibung
ON / OFF-Schalter 230V AC, max. 16 A
Beschreibung

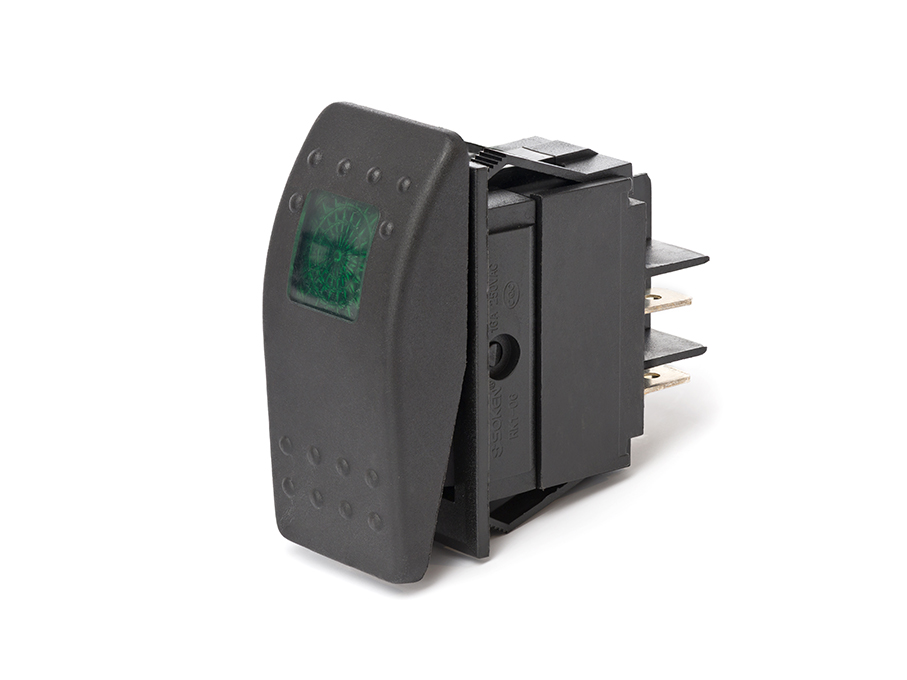

ON / OFF-Wippschalter grün, mit LED Beleuchtung. Schalter für Fronteinbau in geeignete Gehäuse vorgesehen. Wippenschalter für den Betrieb mit 230V AC Schaltspannung . Max. Schaltlast ca. 16A. Ideal zur allpoligen Schaltung z. B. von Steuerspannungen unserer Einbaugeräte mit 230V AC oder Lastströme bis max. 230V / 16A. Der Einbau erfolgt in einen Ausschnitt von ca. 37 x 22 mm. Die Montage erfolgt durch einfaches einclipsen in den Ausschnitt. In ON-Position wird frontseitig eine LED mit eingeschaltet. Es werden beide Phasen parallel ON / OFF geschaltet. Beide Schaltpositionen sind jeweils selbsthaltend.
Technische Daten
| Gehäuse | Schwarzes Kunststoffgehäuse. Frontseitig grünes Reflektorglas mit LED-Beleuchtung. |
|---|---|
| Leuchtmittel | LED grün Spannungsbereich bis 250VAC |
| Schaltkontakt | Potentialfreier Schnappfederkontakt. Anzahl Schaltzyklen >10.000. Zugelassener Schaltspannungsbereich bis 250VAC Belastungsgrenzen (Strom Durchflussgrenzen): Bei 230VAC = 16A Jede Schaltstellung ist selbsthaltend. Vorzugsweise zur gleichzeitigen Schaltung von L + N / 230VAC. Bei der Verwendung dieser Schalter ist eine allpolige Netztrennung (L+N) gewährleistet. Als Wippschalter ist dieser Schalter nicht als Not-Aus-Einrichtung oder Hauptschalter mit Sicherheitsfunktion, zugelassen. |
| Anschluss | 3x Flachsteck-Kontakte für Flachstecker 6,8x0,8, oder alternativ auch als Lötfahnen zu benützen. |
| Maße | Maße über alles: Ca. 50 x 24,5 mm x50 mm (HxBxT) Einbautiefe: ca. 35mm Montageausschnitt ca. 37 x 22 mm. Maximale Wandungsstärke am Ausschnitt: ca. 4mm |
