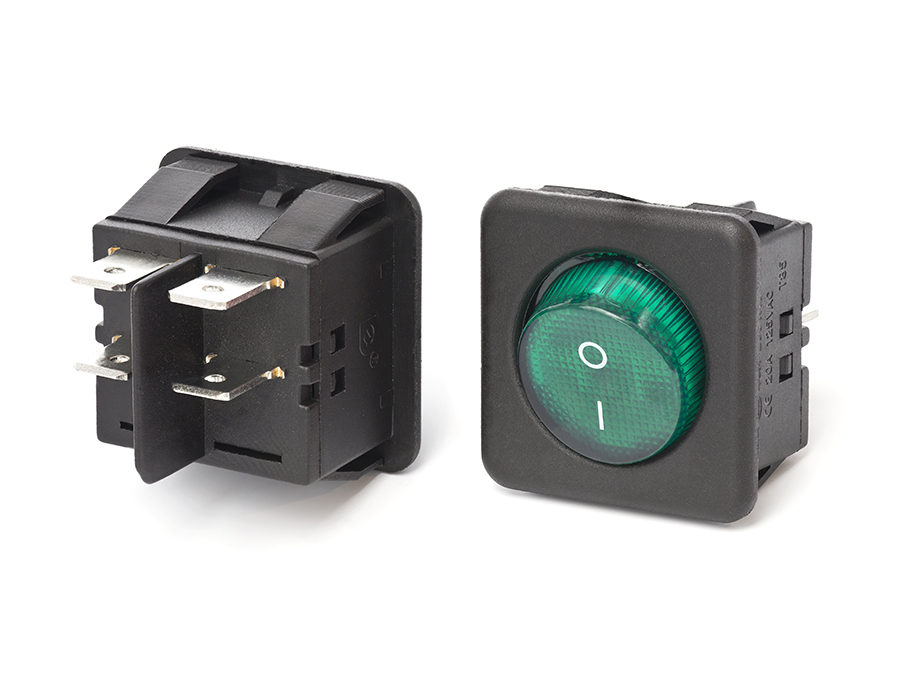

2-Phasen Wippschalter rot oder grün

Art.Nr.: SCH-57-58

EUR 3,45
inkl. 19 % USt

  • Sofort versandfähig, ausreichende Stückzahl Sofort versandfähig, ausreichende Stückzahl
  • Lieferzeit 1-2 Tage
  • Gewicht 0,02 kg
  • Farbe:



Bitte wählen Sie Ihre gewünschte Variation um das Produkt in den Warenkorb zu legen.

Produktbeschreibung

ON / OFF-Schalter 230V AC, max. 16 A

Beschreibung

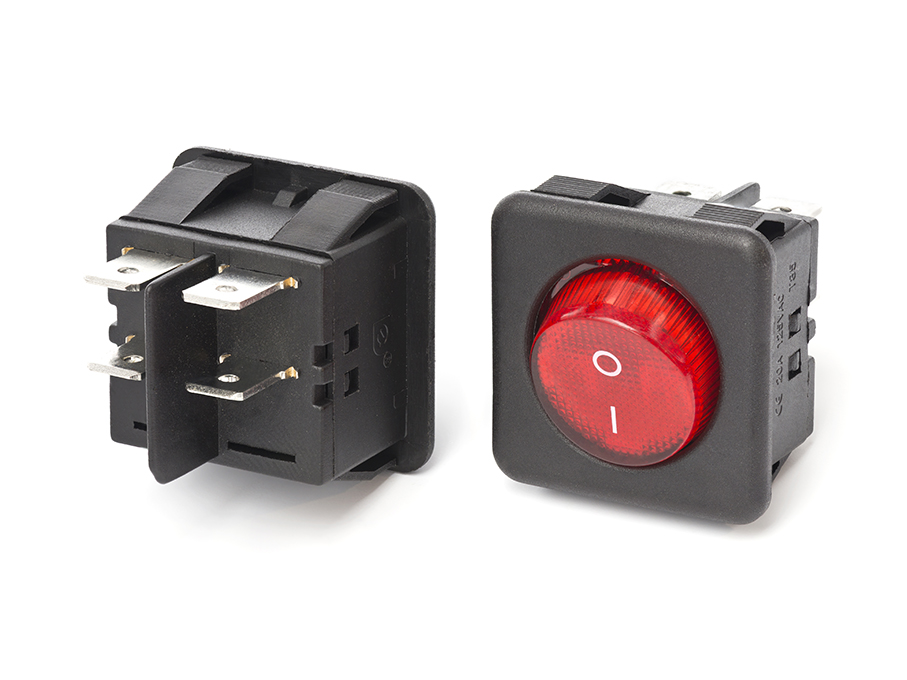

ON / OFF-Wippschalter rot, mit LED Beleuchtung. Schalter für Fronteinbau in geeignete Gehäuse vorgesehen.
Für den Betrieb mit 230V AC Schaltspannung . Max. Schaltlast ca. 16A. Ideal zur allpoligen Schaltung z. B. von Steuerspannungen unserer Einbaugeräte mit 230V AC oder Lastströme bis 16A.

Die Montage erfolgt durch einfaches Einclipsen in den Ausschnitt.  In ON-Position wird frontseitig eine LED mit eingeschaltet. Es werden beide Phasen parallel On / OFF geschaltet. Beide Schaltpositionen sind jeweils selbsthaltend.

Technische Daten

Gehäuse Schwarzes Kunststoffgehäuse. Frontseitig farbiges Reflektorglas (Kunststoff) mit LED-Beleuchtung. Beschriftung: O / I.
Schaltkontakt Potentialfreier Schnappfederkontakt.
Anzahl Schaltzyklen >10.000.
Zugelassener Schaltspannungsbereich bis 250VAC
Belastungsgrenzen (Strom Durchflussgrenzen): Bei 230VAC = 16A
Jede Schaltstellung ist selbsthaltend.
Vorzugsweise zur gleichzeitiger Schaltung von L + N / 230VAC. Bei der Verwendung dieser Schalter ist eine allpolige Netztrennung (L+N) gewährleistet. Als Wippschalter ist dieser Schalter nicht als Not-Aus-Einrichtung oder Hauptschalter mit Sicherheitsfunktion zugelassen.
Leuchtmittel LED rot oder grün
Spannungsbereich bis 250VAC
Maße Gesamtbreite:  Ca. 30 x 30 mm
Einbautiefe: ca. 27mm
Montageausschnitt ca. 25 x 25 mm.
Maximale Wandungsstärke am Ausschnitt: ca. 4mm
Anschluss 4x Flachsteck-Kontakte für Flachstecker 6,8x0,8 oder alternativ auch als Lötfahnen zu verwenden.
