Produktbeschreibung
Aufsteckbar oder für separate Frontmontage
Beschreibung

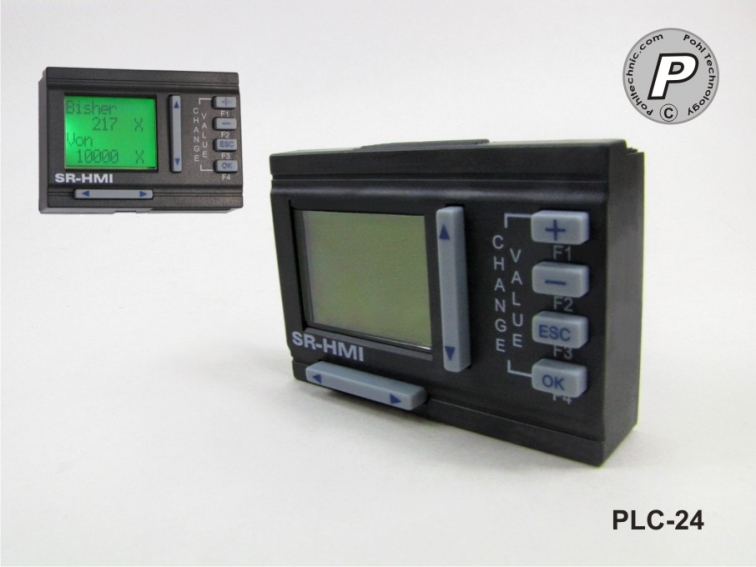

HMI (Human Machine Interface) Benutzerschnittstelle. Verwendbar für alle SR-Logikmodule der AC und DC-Serien.
Mit dem Display können einzelne Funktionen als Parameter angezeigt oder aufgerufen werden und mit der Tastatur bei Bedarf vom Bediener verändert werden. Das HMI-Display ist nicht zur Programmierung geeignet.
Das HMI kann direkt auf den Logikbaustein aufgesteckt werden , oder alternativ mittels dem Einbaurahmenset (Art.-Nr. PLC-25) extern an ein Frontpanel (z. B. Schaltschranktüre) montiert werden. In diesem Fall ist das Panel dann mit einem Kabelsatz mit dem SR Logikbaustein verbunden.
Technische Daten
| Display | Monochromes Display, 4 Zeilen jew. 10 Zeichen Anzeige von Systemstatus z. B. I/O-Status oder Funktionszustände Parameteranzeige wie z. B. Werteanzeigen (Füllstand, temperatur etc.) oder Voreinstellungen Fehlermeldungen in Klartextausgabe Inkl. Hintergrundbeleuchtung |
|---|---|
| Stromversorgung | Intern über Basisgerät (kompatibel zu 230VAC u. 24VDC-Basisgeräten) |
| Erweiterung | Bei Bedarf kann das Display auch extern z. B. frontseitig am Schaltschrank eingebaut und mittels Kabelverbindung mit dem Basisgerät verbunden werden, wenn z. B. eine laufende Bedienung des SR-Moduls oder die visuelle Überwachung von Parametern gefordert wird. Das Basisgerät bleibt in diesem Fall im Schaltschrank auf der Hutschiene montiert. Dazu ist optional als Zubehör ein Fronteinbausatz (Art.-Nr. PLC-25-SrEhc) erhältlich. |
| Montage | Wird nach Abnahme der Blende auf das Basisgerät aufgesteckt. Die temporäre Verwendung z. B. zum Auslesen von Parametern bei Bedarf ist ebenfalls möglich. |
| Maße | Ca. 70x50x20mm (BxHxT) |
| Sonstiges |
Die Belegung des Panels und der Tastatur mit verschiedenen Funktionen ist mittels der Software SuperCad individuell programmierbar. |
