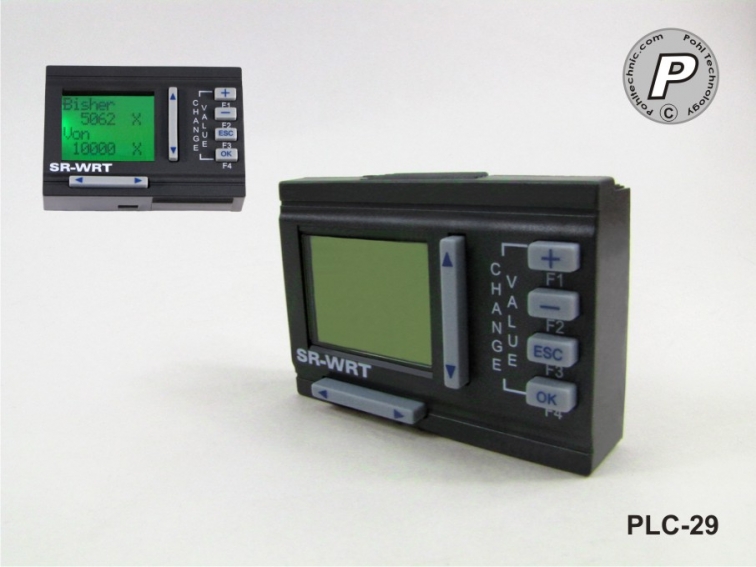

WRT-Display mit Bedienfeld für SR-Basismodule

Art.Nr.: PLC-29-SrWrt

EUR 31,50
inkl. 19 % USt

  • Sofort versandfähig, ausreichende Stückzahl Sofort versandfähig, ausreichende Stückzahl



Zu diesem Artikel existieren noch keine Bewertungen

Produktbeschreibung

Aufsteckbar oder für separate Frontmontage

Beschreibung

WRT ("Writing") - Benutzerschnittstelle. Beinhaltet die Funktionen des HMI-Displays und eröffnet zusätzlich die Möglichkeiten von Programmeingriffen. Verwendbar für alle SR-Logikmodule der AC und DC-Serien.
Mit dem Display können einzelne Funktionen, sowie Funktionsblöcke als Parameter angezeigt, aufgerufen und Programmänderungen vorgenommen werden. Kleine Steuerabläufe können direkt am Display erstellt werden.

Das WRT-Display kann direkt auf den Logikbaustein aufgesteckt werden, oder alternativ mittels dem Einbaurahmenset (Art.-Nr. PLC-25) extern an ein Frontpanel (z. B. Schaltschranktüre) montiert werden. In diesem Fall ist das Panel dann mit einem Kabelsatz mit dem SR Logikbaustein verbunden.

Technische Daten

Display Monochromes Display, 4 Zeilen jew. 10 Zeichen Aufruf, Veränderung von Programmabschnitten Parameteranzeige wie z. B. Werteanzeigen (Füllstand, temperatur etc.) oder Voreinstellungen Fehlermeldungen in Klartextausgabe Inkl. Hintergrundbeleuchtung
Stromversorgung Intern über Basisgerät (kompatibel zu 230VAC u. 24VDC-Basisgeräten)
Erweiterung Bei Bedarf kann das Display auch extern z. B. frontseitig am Schaltschrank eingebaut und mittels Kabelverbindung mit dem Basisgerät verbunden werden, wenn z. B. eine laufende Bedienung des SR-Moduls oder die visuelle Überwachung von Parametern gefordert wird. Das Basisgerät bleibt in diesem Fall im Schaltschrank auf der Hutschiene montiert. Dazu ist optional als Zubehör ein Fronteinbausatz (Art.-Nr. PLC-25-SrEhc) erhältlich.
Montage Wird nach Abnahme der Blende aufgesteckt auf das Basisgerät. Die temporäre Verwendung z. B. zum auslesen von Parametern bei Bedarf ist ebenfalls möglich.
Maße Ca. 70x50x20mm (BxHxT)
Sonstiges

Die Belegung des Panels und der Tastatur mit verschiedenen Funktionen ist mittels der Software SuperCad individuell programmierbar. Ein reines Programmieren ausschließlich mit dem WRT ist nicht ohne Weiteres möglich. Weitere Informatonen zu unseren Baugruppen finden Sie auf unserer Forumseite unter http://www.kleinsteuerung.org
