Produktbeschreibung
Basisgerät wahlweise 230 VAC oder 24 VDC Steuerspannung

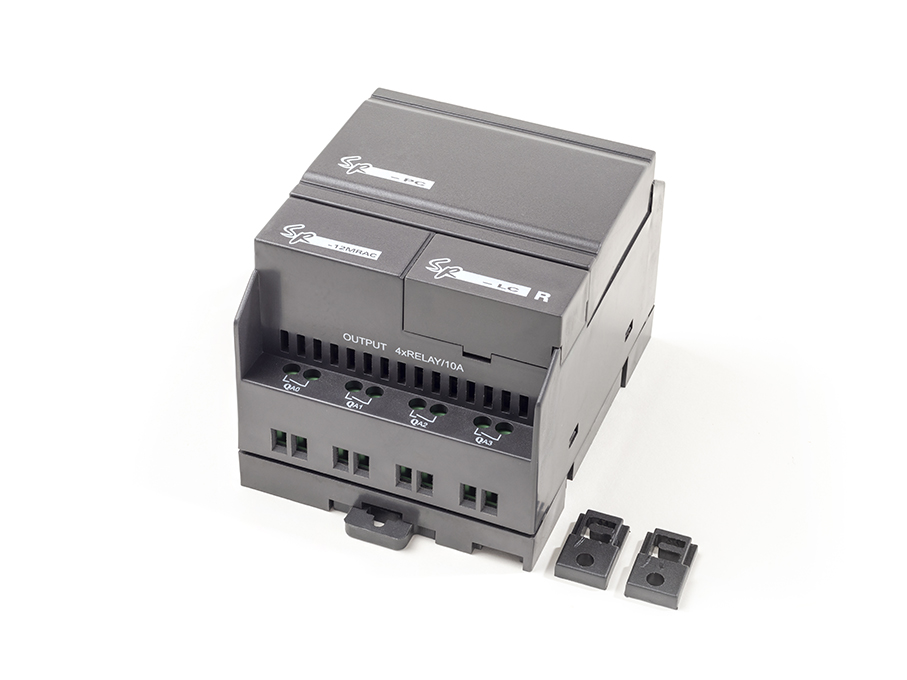

SPS Kleinsteuerung 12MRAC / 12MRDC
Bei unseren 12MRAC / 12MRDC Geräten handelt es sich um das Basismodul unserer Kleinsteuerung zur Realisierung einer Vielzahl verschiedener Steuerungsabläufe. Die SR-Serie vereint komplexe Funktionen einer SPS mit einfacher Programmierung über grafische Bausteine, welche per Drag und Drop in Windows platziert und über einfache Linienfunktionen miteinander verknüpft werden. Die dazu benötigte Software steht in deutscher Sprache als Freeware zum Download zur Verfügung. Mehr Informationen hierzu finden Sie auf unserer Forumplattform unter
https://www.kleinsteuerung.org
Die SR-12MRAC / SR-12MRDC besitzt 8 digitale Eingänge sowie 4 Relaisausgänge (potentialfrei), sowie eine Echtzeitauswertung. Damit können bereits eine Vielzahl unterschiedlicher Steuerungsabläufe realisiert werden. Der modulare Aufbau der SR-Serie erlaubt diverse Erweiterungen wie z. B. externes oder internes Display, Erweiterungsmodule für Ein- und Ausgänge, Fernbedienungen, Telefonmodem, Sprachmodul und mehr, welche mit den Ansprüchen Ihrer Steuerung auch nachträglich mitwachsen.
Zum Betrieb benötigen Sie neben dem Basisgerät und unserer kostenlosen Software, einmalig das als Zubehör angebotene Transferkabel (Art.-Nr. PLC-32) zur Übertragung Ihres am PC erstellten Programms in das SR-Relais per Schnittstelle RS232 oder USB.
Technische Daten
Steuerspannung |
bitte im Auswahlfeld oben auswählen zwischen
Eine Absicherung mittels Feinsicherung wird in beiden Fällen empfohlen. |
---|---|
Eingänge | 8 x digitale Spannungseingänge 230V AC bzw. 24VDC und davon 4 wahlweise analog (0...10V) |
Ausgänge | 4 x Relaisausgänge potentialfrei. Belastbar bis max. 2A (ohmsche Last) |
Erweiterung | Erweiterbar mit allen passenden Modulen der SR-Serie der jeweils gleichen Steuerspannung (230 VAC oder 24 VDC) |
Maße | Ca. 71x98x64mm (BxHxT) |
Montage | Auf Standard-Hutschiene z. B. 35x7. Betrieb nur eingebaut in einem zulässigen Schaltschrank oder Gehäuse zugelassen. |
Sonstiges | Weitergehende Informationen, kostenloses Beispieldateien oder vielfältige Downloadmöglichkeiten finden Sie in unserem Projektforum zu unseren Kleinsteuerungen https://www.kleinsteuerung.org |
Downloads
ChapterBedienung1u2_De_zw06_mD_web.pdf (0.59 MB)
