Fronteinbauset für SR-Display

Art.Nr.: PLC-25-SrEhc

EUR 21,67
inkl. 19 % USt

zzgl. Versandkosten

Sofort versandfähig, ausreichende Stückzahl
Gewicht 0,1 kg

Produktbeschreibung

Zur externen Montage der Benutzerschnittstelle

Beschreibung

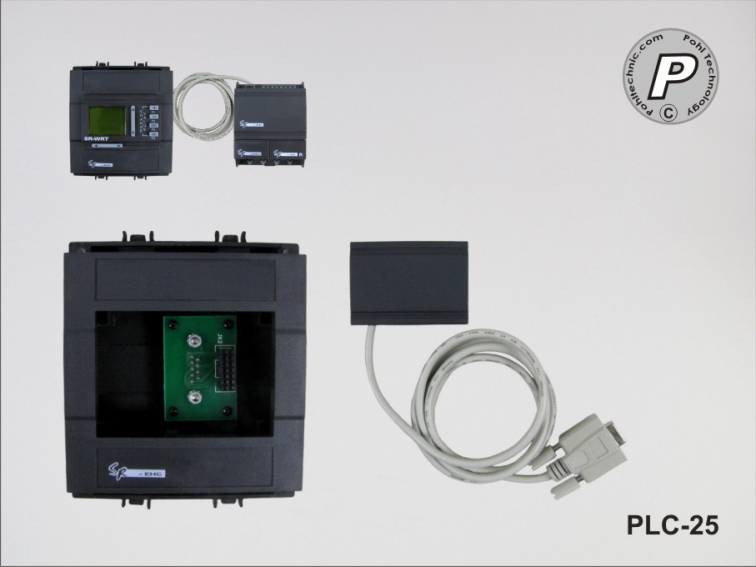

Mit dem Fronteinbauset als Zubehör zur HMI-Benutzerschnittstelle, wird das Display extern vom SR-Basismodul montiert.
Das enthaltene Kabel enthält einen Displayadapter, welcher auf das Basismodul gesteckt wird. Die andere Seite wird mittels D-Sub Stecker mit dem Fronteinbaurahmen verbunden.

Das HMI kann nach der Montage des Fronteinbaurahmens direkt auf diesen aufgesteckt werden.

Technische Daten

Frontrahmen	Zweiteiliger Einbaurahmen mit 9-poligem D-Sup Steckeranschluss hinten, 90° abgehend. Einfache Befestigung durch rückseitigen Gegenflansch. Display abnehmbar auch nach Montage (z. B. zur temporären Nutzung oder wenn ein Display für mehrere SR-Basismodule verwendet werden soll.
Kabelsatz	Kabelsatz mit Adapterplatte (SR-seitig) und 9-Pin D-Sub Steckerbuchse enthalten. Kabellänge ca. 1.30m. Verlängerbar mit handelsüblichen D-Sub Verlängerungskabel.
Stromversorgung	Intern über Basisgerät (kompatibel zu 230VAC u. 24VDC-Basisgeräten)
Erweiterung	Der Fronteinbausatz ist sowohl für das HMI-Display, als auch für das WRT-Display verwendbar.
Montage	Nach Anbringung des Einbauausschnitts wird der Rahmen von vorn in den Ausschnitt eingeführt und rückseitig mittels Gegenflansch befestigt. Befestigungsmaterial im Lieferumfang enthalten.
Maße	Komplettmaß außen: 96mm x 120mm x 40mm (BxHxT) Rahmengröße von außen sichtbar: Ca. 96mm x 96mm (BxH) Rahmentiefe ab Frontpanel: Ca. 11mm Einbautiefe ab Frontpanel: Ca. 29mm (zzgl. Steckeranschluss ca. 65mm) Montage-Ausschnittsmaß: Ca. 91x91mm Max. mögliche Wandstärke: 8mm
Sonstiges	Weitere Informatonen zu unseren HMI-Displays finden Sie auf unserer Forumseite unter https://www.kleinsteuerung.org
