Produktbeschreibung
SR-Relais DC und USB-Transferkabel
Beschreibung

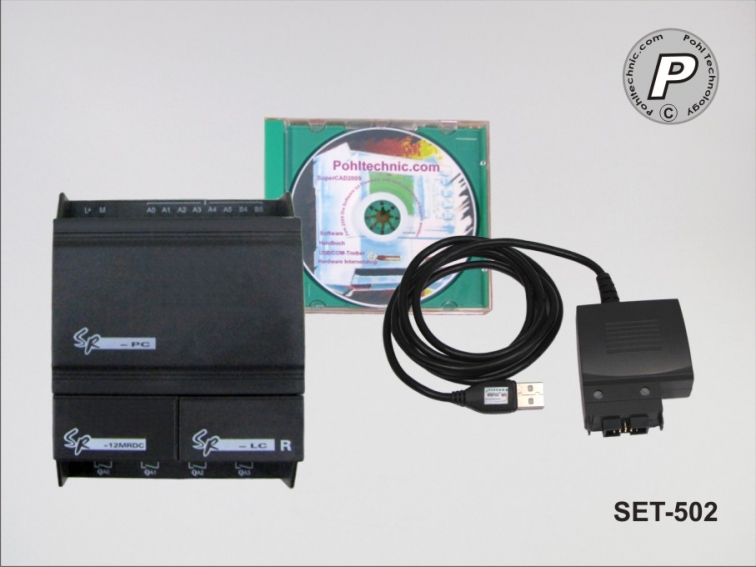

Komplettset aller benötigten Hardware-Komponenten für die Programmierung und den Betrieb einer speicherprogrammierbaren Steuerung:
- SR-Kleinsteuerung Basisgerät mit 8 Eingängen (davon 4 wahlweise analog) und 4 Ausgangsrelais. Steuerspannung 24 VDC.
- Transferkabel zur Übertragung des in Windows erstellten Programmes in das SR Logikmodul.
Programmierbar ohne Vorkenntnisse mittels grafischer Funktionsblöcke (FBD) unter Windows.
Die Software ist Freeware und kann jederzeit hier heruntergeladen werden (CD nicht mehr im Lieferumfang enthalten). Die Steuerspannung für die DC-Modelle beträgt 24 V DC
Erweiterungen sind auch nachträglich durch Zukauf weiterer Module möglich
Software
Hier finden Sie die Aktuelle kostenlose Version unserer Software.
Download: SuperCAD PLC Software v1.0
Treiber für das USB Verbindungskabel.
Download: SuperCAD-PLC-USB-Driver-v1.0
Technische Daten
| Eingänge | 8 x digitale Spannungseingänge 24V DC, davon 4 wahlweise analog (0 ...10V) |
|---|---|
| Ausgänge | 4 x Relaisausgang potentialfrei. Belastbar bis max. 2 Ampere (ohmsche Last) |
| Steuerspannung | 24V DC. Der Akzeptanzbereich der Anschlussspannung liegt zwischen 12VDC und 24VDC. Eine Absicherung der Steuerspannung mittels Feinsicherung wird empfohlen |
| Kabelsatz | Transferkabel: PC-seitig USB-Stecker Typ A, SR-seitig Spezialadapter für SR-Logikmodule der Baureihe SR für AC und DC-Ausführung passend. Länge des Transferkabels: ca. 130 cm |
| Montage | Auf Standard-Hutschiene, z.B. 35x7 mm. Betrieb nur eingebaut in einem geeignetem Schaltschrank oder Gehäuse zugelassen. |
| Maße | ca. 71 x 98 x 64 mm (BxHxT) |
| Erweiterung | Erweiterbar mit allen passenden Modulen der SR-Serie für Steuerspannung 24VDC. |
| Sonstiges | Weitere technische Informationen und Bedienungshandbücher finden Sie zum kostenfreien Download auf unserer Forumseite https://www.kleinsteuerung.org/ |
