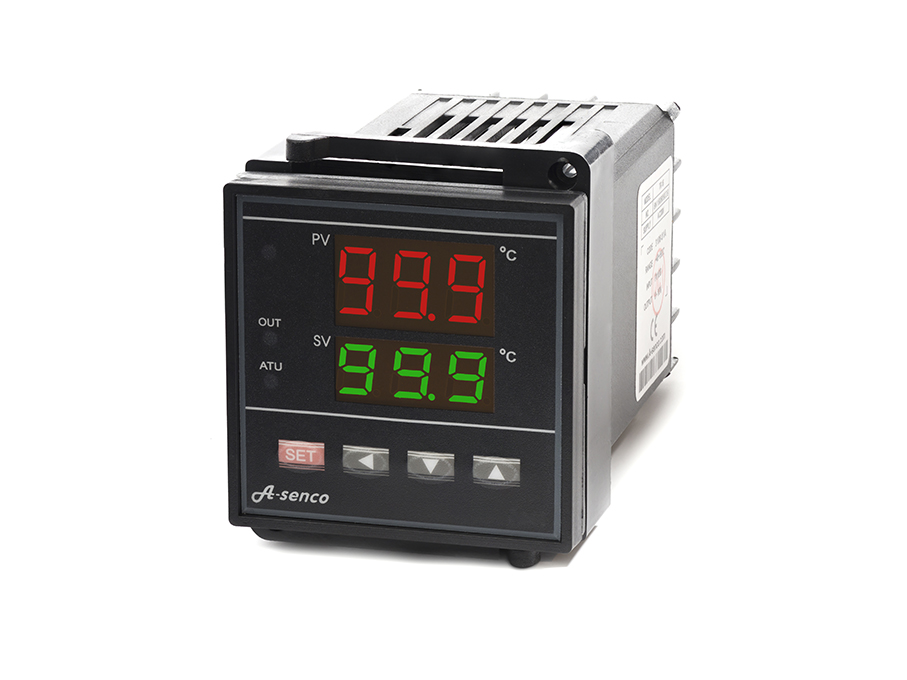

Temperaturregler A-senco TR-16 Output 0...10V, Input PT100

Art.Nr.: TR-16-600v10Pt

EUR 61,76
inkl. 19 % USt

  • Sofort versandfähig, ausreichende Stückzahl Sofort versandfähig, ausreichende Stückzahl
  • Lieferzeit 1-2 Tage
  • Gewicht 0,13 kg

Produktbeschreibung

Input PT100 - Output Analog Regelausgang 0(2) ...10V

BESCHREIBUNG

Kompakter Einbauregler zur temperaturabhängigen Steuerung einer Last, welche mittels Analogsignal 0 ...10V (wahlweise 2 ...10V) angesteuert werden kann.

Der Temperaturregler A-senco TR-16 eignet sich für komplexe P.I.D.-Regelstrecken, zur stufenlosen Ansteuerung z. B. von Öffnungsklappen, Ventilen oder ähnlichen Verbrauchern, welche ein analoges Eingangssignal zur temperaturabhängigen Ansteuerung benötigen. Als Temperatur-Eingangssignal des Controllers wird ein PT100 angeschlossen. Das Controller-Ausgangssignal ist üblicherweise eine 0 ...10V Regelgröße.
Wahlweise auch ON / OFF-Betrieb (entweder Ausgangssignal 0(2) V oder 10 V mit einstellbarer Hysterese (Schaltabstand).

Technische Daten

GerätebezeichnungA-senco TR-16
BetriebsartP.I.D.-Regelstrecke oder wahlweise ON/Off-Regelung mit einstellbarer Hysterese
SteuerspannungDer Regler wird eingangsseitig mit Steuerspannung 230V AC betrieben. Es wird eine Absicherung mittels Feinsicherung ca. 250 bis 400mA empfohlen
OutputAnalogausgang 0 ...10V (wahlweise 2 ...10V) als Regelausgang mit einstellbarem Sollwert. Der Regler versucht den eingestellten Temperaturwert (Sollwert) durch eine P.I.D.-geregelte prozentuale Leistungsabgabe im Bereich 0 ...100% (entspricht 0 ...10V) kontinuierlich zu halten. Das Ausgangssignal ist umkehrbar (sog. Heiz- und Kühlbetrieb) sowohl im PID-Regelmodus als auch für Betriebsmodus On/Off (On = 10V / Off = 0 bzw. 2V)
InputEingangsseitig ist das Gerät für den Direktanschluss eines PT100 Temperatursensors vorgesehen. Es können wahlweise 2- oder 3-Leiter-Sensoren angeschlossen werden.
MessauflösungAnzeige: Gradgenau, interne Auflösung 1/10°C.
Kalibrierung der Sensoren über Menüzugang möglich (nicht eichfähig)
MessbereichEinstellbarer Sollwert zwischen minimal -50°C und max. +580°C (Messbereich des verwendeten Sensors kann abweichen)
AnzeigeeinheitZweizeilige LED-Anzeige
Obere Anzeige (rot) PV = Istwert
Untere Anzeige (grün) SV = Sollwert
1x LED out (grün): aktiv wenn Ausgang aktiv
1x LED ATU (rot): aktiv, wenn Autotunemodus aktiv
FeaturesEinfache Veränderung des Sollwerts jederzeit durch Schnellzugriffstaste.
Übersichtliche Parametrierung zur Inbetriebnahme mit Auto-Einstellfunktion für P.I.D.-Betrieb. Manuelle Nachjustierung der P.I.D-Parameter bei Bedarf möglich.
Zusätzlich kann eine minimale Taktzeit vorgegeben werden.
Wahlweise ON / Off-Betrieb mit vorwählbarer Hysterese einstellbar.
Fühlerbrucherkennung mit autom Abschaltung, Kalibrierfunktion, Passwortschutz für Menüzugang einstellbar.
MaßeAußenmaß ca. 48 x 48 x 90mm (BxHxT)
Einbauausschnitt (Frontplatte) ca. 44x44mm
Einbautiefe: Ca. 85mm
SonstigesAuslieferung erfolgt mit ausführlicher Bedienungsanleitung, welche unten zum Download zur Verfügung steht.
A-senco ist eine eingetragene Marke der Pohltechnic.com GbR
