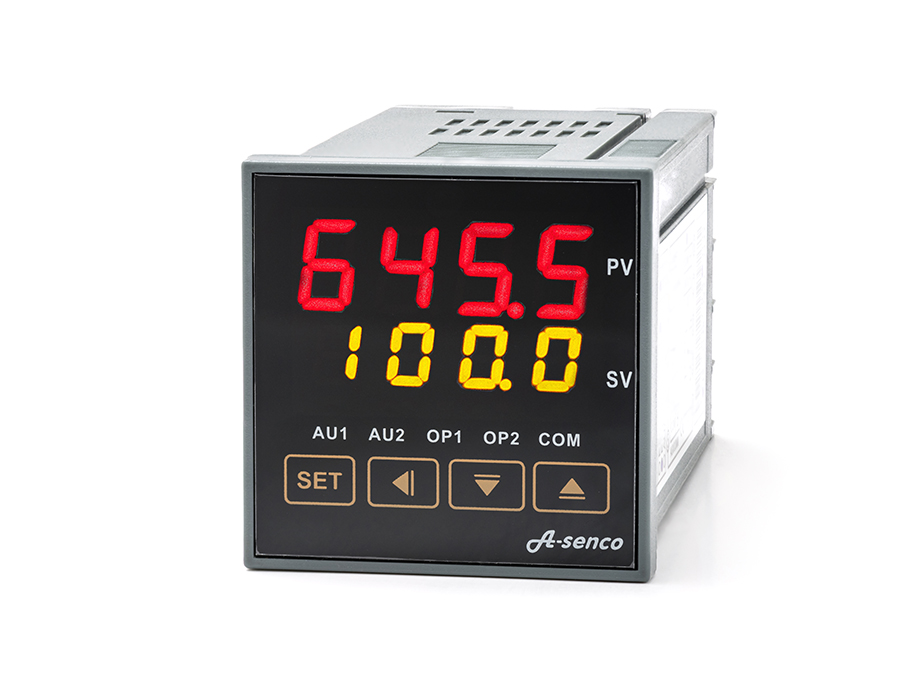

A-Senco Temperaturregler TR-81 Output: SSR + Relais

Art.Nr.: TR-81-48SsrAl1

EUR 64,15
inkl. 19 % USt

  • Sofort versandfähig, ausreichende Stückzahl Sofort versandfähig, ausreichende Stückzahl
  • Lieferzeit 1-2 Tage
  • Gewicht 0,16 kg

Produktbeschreibung

P.I.D. oder On/Off-Regler mit SSR-Ausgang + Relais-Nebenausgang

Beschreibung

Der neue Modelltyp A-Senco TR-81 mit Touchscreen ist ein Einbauregler mit P.I.D. Regelausgang (alternativ ON / OFF) zur Schaltung eines Solid State Relais. Sowohl für Heiz- und Kühlbetrieb konfigurierbar.

Modernes Design mit guter Lesbarkeit des Displays und Sensor-Touch-Bedienung aller Funktionen.

Am Fühlereingang des Reglers können verschiedene Sensoren (siehe Tabelle unten) angeschlossen werden.

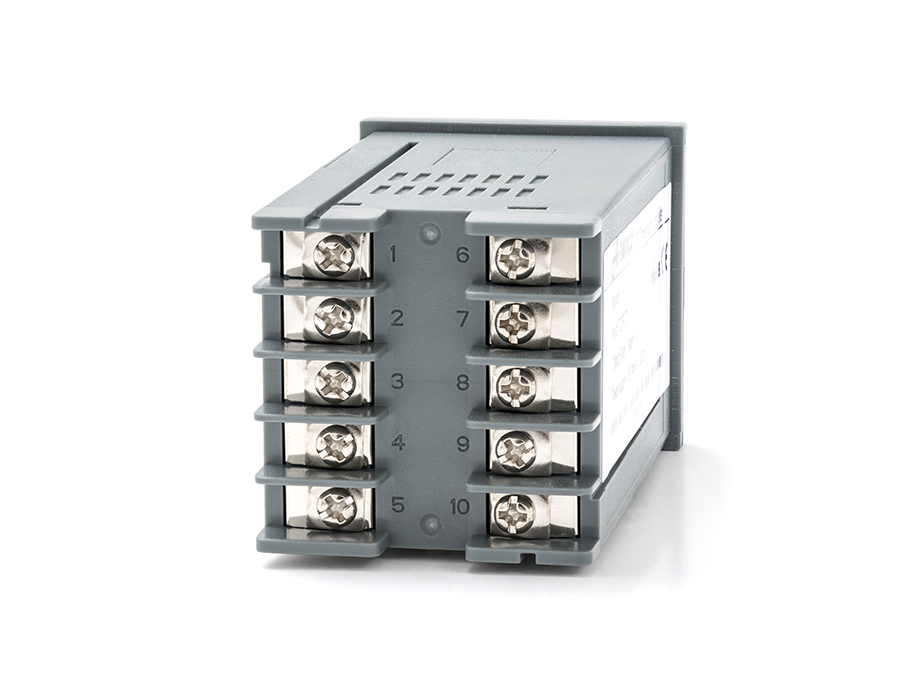

Der TR-81 hält zwei separate Regelausgänge bereit, wovon jedem Ausgang ein separater Sollwert zugeordnet werden kann. Die Belegung des ersten Ausgangs OP1 dient als Regelausgang (wahlweise P.I.D. oder On/Off-Regelstrecke). Der zweite Ausgang (AU1) kann z. B. als Alarmausgang konfiguriert werden. Hierzu stehen eine Vielzahl von Möglichkeiten der Alarmkonfiguration zur Verfügung. Unter anderem ein relativer Alarmmodus (Überschreitung der vorgegebenen Sollwerttemperatur am Regelausgang um einen vorwählbaren Temperaturwert) Beim TR-81 ist der Regelausgang OP1 als SSR-Regelausgang ausgeführt.  Ausgang 2 als potentialfreier Wechselkontakt (3 Anschlussterminals).

Neben den Standardfunktionen besitzt der TR-81 weitere sinnvolle Features wie z. B.

  • eine Begrenzung des durch den Bediener vorwählbaren Sollwertes (wahlweise in beide Richtungen)
  • eine automatische vorübergehende Alarmdeaktivierung direkt nach dem Einschalten des Reglers
  • Passwortschutz für den Zugang zu den Konfigurationsparametern oder wahlweise auch verriegelte Sollwerteinstellung (z. B. bei öffentlich zugänglichem Betrieb zur Verhinderung von versehentlicher Eingabe).
  • Freie Auswahl von Bedienparametern, welche dem Bediener ohne Passwortschutz zur Verfügung gestellt werden kann.
  • Grundlastvorgabe im OFF-Zustand und Maximallastbegrenzung im ON-Zustand
  • Kalibrierung des Sensors bei vorhandener Referenztemperatur (nicht eichfähig)
  • Temperatur-Ansprechverzögerung über Filterwert bei zu schnell wechselnden Temperaturwerten (Mitteltemperaturbildung)

Trotz der vielseitigen Anpasungsmöglichkeiten kann der Controller im täglichen Betrieb einfachst bedient werden. Die Parametrierung ist komfortabel mittels einer ausführlichen deutschen Bedienanleitung über einfachen Menüzugang durchzuführen. Durch den SSR-Regelausgang ist der TR-81 prädestiniert für die Temperatursteuerung mittels P.I.D.- Regelstrecke. Neben den P.I.D.-Paremetern ist über den CtL-Parameter die minimale Pulslänge vorwählbar.
Durch die integrierte Autotune-Funktion ist die manuelle Einstellung der P.I.D.-Werte zwar noch möglich, jedoch in den meisten Fällen überflüssig. Nach betriebsfertiger Verdrahtung und Anschluss der Last ermittelt der Regler mittels Autotuning in einem Testlauf zuverlässig die für Ihre Anwendung notwendigen Einstellparameter und speichert diese selbstständig ab.

Technische Daten

Gerätebezeichnung A-senco TR-81x48SsrAl1
Betriebsart Vorzugsweise P.I.D.-Regelstrecke mit Autotunefunktion oder wahlweise On/Off-Betrieb mit frei einstellbarer Hysterese.
Steuerspannung 230V AC. (Akzeptanz: 100 -240VAC ) Absicherung mit ca. 400mA empfohlen.
Output 1x Regelausgang als SSR Kleinspannungsausgang ca. 12V DC (max. 25mA)  für den Anschluss eines SSR-Relais
1x Regelausgang potentialfrei als Wechselkontakt ausgeführt.  Max. Belastung 2A bei 230VAC (ohmsche Last)
Input Der Anschluss folgender Fühlertypen ist möglich:
PT100 / Cu50
Thermoelemente der Typen K, S, T, E, J, N
Messbereich -200,0... +1750,0 Grad C in Abhängigkeit des verwendeten Fühlertyps.
Anzeigeeinheit Zweizeilige LED-Anzeige
Obere Zeile (PV): Kontinuierliche Anzeige der momentanen Temperatur.
Untere Anzeige (SV): Kontinuierliche Anzeige des eingegebenen Sollwertes.
Über ein Menüparameter kann die Anzeigeauflösung je nach verwendetem Input gradgenau, oder wahlweise mit Anzeige einer Nachkommastelle (000.0) eingestellt werden. Bei Analogwertinput stehen Ihnen max. 3 Nachkommastellen zur Verfügung.
Unabhängig der Anzeigeauflösung beträgt die Messwertauflösung immer 1/10 Grad bzw. Anzeigeeinheit.
Features
  • Modernes Design mit Sensor-Touch-Bedienung
  • Bei Tageslicht gut lesbares Zweifarben-Display für Soll und Istwertanzeige.
  • Autotunefunktion zur Selbstfindung der optimalen P.I.D.-Regelstrecke
  • Kalibrierfunktion bei Fühlerabweichungen (nicht eichfähig)
  • Menüzugang Codegesichert gegen unbefugten Eingriff
  • Schnellzugriff zur Veränderung der Solltemperatur bei laufendem Betrieb (bei Bedarf blockierbar).
  • Passwortschutz gegen unbefugte Bedienung
  • Sollwertbegrenzung high und low
  • verschiedene Alarmmodi individuell sehr flexibel konfigurierbar
  • u. weitere mehr ... (siehe deutsche Bedienanleitung hier downloadbar)
Hysterese Frei programmierbare Hysterese im Bereich 0,0 ...200.0 (bzw. 0 ...2000) einstellbar ON / OFF-Betriebsmodi, bzw. Nebenausgang. Einseitig wirkend (Werkseinstellung) oder beidseitig wirkend.
Permanentspeicher Die vorgewählte Parametrierung bleibt auch nach Stromausfall erhalten.
Sicherheitsausrüstung

Codegeschützter Menüzugriff.
Fühlerbruch- und Fühlerkurzschlusserkennung mit Fehlermeldung und Notabschaltung.
Frontseite in eingebautem Zustand Feuchtigkeitsgeschützt und abwaschbar.
CE und RoHs konform

Maße

DIN 1/16 = Einbaumaß 48 x 48 x 87mm (HxBxT), Ausschnittsmaß Fronttafel 45 x 45mm, Einbautiefe ca. 80mm

Sonstiges

Auslieferung erfolgt mit ausführlicher Bedienungsanleitung, welche auch zum Download zur Verfügung steht.
A-senco ist eine eingetragene Marke der Pohltechnic.com GbR

Wartung, Kundendienst und Gewährleistung durch Pohltechnic.com GbR aus einer Hand.
