Produktbeschreibung

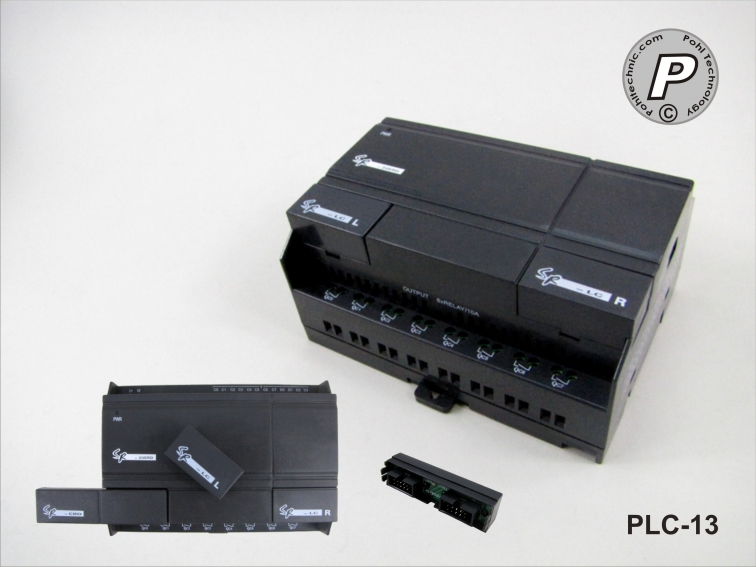

Zusatzmodul zur Ein- / Ausgangserweiterung
Das Erweiterungsmodul ergänzt das Basisgerät SR-12MRDC (Art.-Nr. PLC-2Sr12MRDc) oder SR-22MRDC (Art.-Nr. PLC-7-Sr22MRDc) um weitere 12 Eingänge und 8 Relais-Ausgänge.
Die Lieferung erfolgt mit starrer Verbindungsbrücke (siehe Abb.) Wird das Erweiterungsmodul nicht direkt neben das Basisgerät montiert, ist eine Verbindung über ein Kabelset (Art.-Nr. PLC-27-SrEcbD) zur Distanzüberbrückung möglich.
Die SR-Serie vereint komplexe Funktionen einer SPS mit einfacher Programmierung über grafische Bausteine, welche per Drag und Drop in Windows platziert und über einfache Linienfunktionen miteinander verknüpft werden. Die dazu benötigte Software steht als Freeware zum Download zur Verfügung. Für detailliertere Informationen und Beispiel Projekte besuchen Sie auch unsere SR-Projektplattform im Netz unter http://www.kleinsteuerung.org
Bitte beachten Sie, dass dieses Erweiterungsmodul nur für SR-Basisgeräte mit Kleinspannungsversorgung DC passend ist.
Software
Hier finden Sie die Aktuelle kostenlose Version unserer Software.
Download: SuperCAD PLC Software v1.0
Treiber für das USB Verbindungskabel.
Download: SuperCAD-PLC-USB-Driver-v1.0
Technische Daten
| Gerätebezeichnung | SR-20ERD Art.-Nr. PLC-13-Sr20ERD |
|---|---|
| Eingänge | 12 x digitale Spannungseingänge |
| Ausgänge | 8 x Relaisausgänge potentialfrei. Belastbar bis max. 2A (ohmsche Last) |
| Steuerspannung | 24V DC. Der Akzeptanzbereich der Anschlussspannung liegt zwischen 12VDC ...24VDC. Eine Absicherung der Steuerspannung am Basisgerät mittels Feinsicherung wird empfohlen. |
| Erweiterung | Erweiterbar mit allen passenden Modulen der SR-Serie für Steuerspannung 24 V DC (Auf identische Steuerspannung achten) |
| Montage | Auf Standard-Hutschiene z. B. 35x7. Betrieb nur eingebaut in einem zulässigen Schaltschrank oder Gehäuse zugelassen. |
| Maße | ca. 126x98x64mm (BxHxT) |
| Sonstiges | Weitergehende Informationen und kostenloses Beispieldateien finden Sie im Projektforum zu unseren Kleinsteuerungen http://www.kleinsteuerung.org |
