Produktbeschreibung

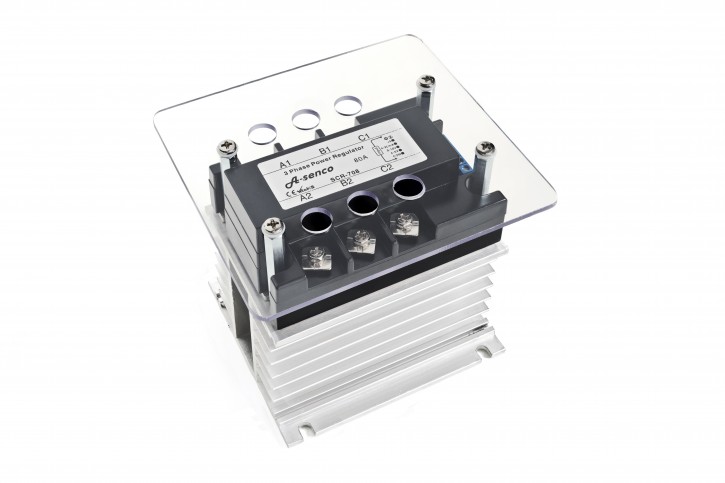

3-phasiges Halbleiterrelais
Beschreibung
SSR-Solid-State-Relais zur Schaltung von Lastströmen im Bereich 48 -480VAC, (üblicherweise 230 - 400 VAC) bis zu einer Stromstärke von max. 3x40 bzw. 3x80 Ampere (Nennlast bitte oben auswählen).
- Lastschaltung: 24 ...480V AC
- Steuerspannung: 3 ...32VDC
- Beidseitige Nulldurchgangsschaltung
- Galvanische Trennung der Last durch Optokoppler
- Mit Berührungsschutz IP20 z.B. für Schaltschrankeinbau
- Signalisierung des Schaltzustandes über LED
Geeignet zur Schaltung von unterschiedlichsten Lasten, insbesondere in Verbindung mit P.I.D.-Regelstrecken oder bei hoher Schalthäufigkeit. Durch die beidseitige Nulldurchgangsschaltung zur Schaltung von elektrischen Heizungen sehr gut geeignet.
SSR-Relais arbeiten geräuschlos. Prellfreie Schaltung und lange Lebensdauer auch bei hohen Schaltfrequenzen zeichnen diese Relais aus.
Technische Daten
Schaltungsart | Thyristorschaltung mit Nullspannungsdurchgang beidseitig (zero-crossing-detection) für die meisten Anwendungen geeignet. |
---|---|
Eingangsspannung | 3 ...32V DC Steuerspannnung |
Lastschaltung | Der mögliche Spannungsbereich in dem die Last geschaltet wird, beträgt 24 ...480V AC. Zur Absicherung der Last bei Verwendung von SSR-Relais empfehlen wir Ihnen die Verwendung von superflinken Schmelzsicherungen mit Eignung zur Absicherung von Halbleiterschaltern. |
Abwärmfaktor | SSR-Relais erzeugen unabhängig der gewählten Größe eine Wärmemenge von ca. 1,2 Watt / Ampere, während der Durchschaltung der Last. Die max. Betriebstemperatur sollte 60°C nicht übersteigen. |
Montage | Auf ebenem, wärmeableitendem Untergrund, wie z.B. Montageplatte oder Schaltschrank bei mittleren Leistunge. Bei größeren Schaltleistungen finden Sie bei uns passende Kühlkörper. Für kleine Schaltleistungen unterhalb von 2 -3 Ampere besteht die Möglichkeit zur Montage z.B. auf einer metallischen Gehäuserückwand. Lochbild rechteckig, zentrisch 47 x 94mm (4 Bohrungen, Rechteckmaß, zentrisch auf Grundplatte) |
Maße | Außenabmessungen ca. 75x105x37mm (LxBxH mit Schutzkappe). Gehäuse aus flammwidriger Epoxy-/ Kunststoffkonstruktion. Als Wärmetauschfläche ausgestalteter Edelstahlboden. |
Schutzart | IP20 |
Downloads
Bedienung-SSR-602-614web.pdf (0.25 MB)
