Pt100 Bajonettfühler

Art.Nr.: C-BjxSp

EUR 28,63 - EUR 50,41
inkl. 19 % USt

  • Sofort versandfähig, ausreichende Stückzahl Sofort versandfähig, ausreichende Stückzahl
  • Ø Sensor:



  • Leitungslänge:



  • InnenØ Bajonettkappe:



Bitte wählen Sie Ihre gewünschte Variation um das Produkt in den Warenkorb zu legen.

Produktbeschreibung

Temperaturfühler für die einfache Befestigung in Bohrungen

BESCHREIBUNG

Industrie-Kabelfühler zur Messung im Temperaturbereich  -50 ...+400°C mit Glasfaser-Messleitung, ummantelt mit Edelstahlgeflecht, potentialgleich mit der Sensorhülse aus VA.

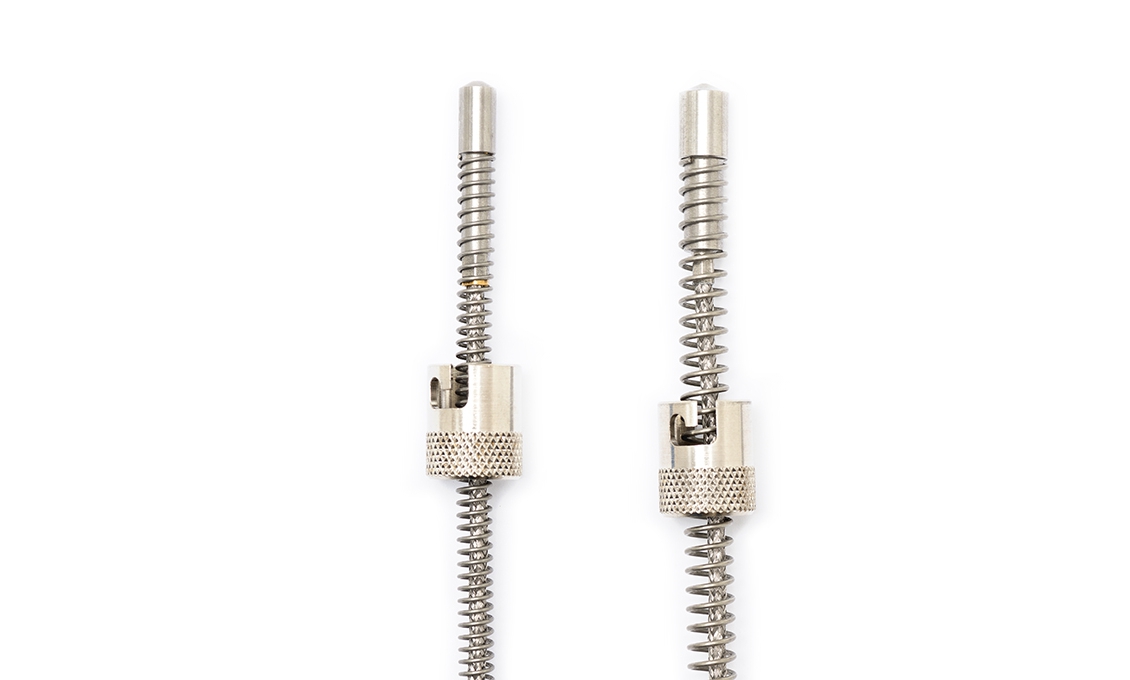

Die Sensoren besitzen einen sog. Bajonettverschluss. In Verbindung mit einer passenden Verschraubung, welche  z. B. mittels M10 Gewinde in eine passende weiterführende Bohrung eingeschraubt wird, kann dieser Fühler formschlüssig ohne weiteres Werkzeug und jederzeit auswechselbar eingesetzt werden. Durch den auf der Feder aufsitzenden Bajonettverschluss kann durch einfache Drehung der Bajonettkappe auf der Feder die Bohrlochtiefe und der Federanpressdruck stufenlos im Bereich von ca. 11mm bis 180mm Bohrlochtiefe eingestellt werden.  Der Messbereich des Fühlers liegt ausschließlich an der Sensorspitze. Diese ist dem beim Bohren mit einem Metallbohrer üblicherweise entstehenden Spitzenwinkel von ca. 120 Grad angepasst. Damit entsteht ein guter Formschluss, was eine schnelle Temperaturerfassung begünstigt. Zusätzlich wird für die Montage der Einsatz einer dauerelastischen Wärmeleitpaste empfohlen (siehe Kategorie Zubehör)

Bitte beachten Sie, dass zur Montage des Fühlers eine passende Verschraubung notwendig ist, wenn dieser nicht als Ersatz für einen vorhandenen Fühler bestellt wird. Bestellen Sie diese separat mit dem für Sie passenden Einschraubgewinde (Kategorie Fühlerverschraubungen).

Technische Daten

Aufbau Bajonettfühler aus Edelstahl mit Bajonettkappe. Gewindesteigfeder Länge ca. 250mm. Sensor mit angewinkelter Spitze ca. 120 Grad (entsprechend üblicher Bohrerspitze)
Eine technische Zeichnung des Sensors finden Sie unten im Downloadbereich
Messtyp Widerstandssensor PT100 Klasse B in Dreileiterausführung (mit zusätzlichem Referenzleiter zur Kompensierung des Leitungswiderstands). Kompatibel zu allen PT100 Zweileiteranschlüssen.
Messleitung Hochwärmefeste Glasfaserisolierte Messleitung 3x 0,25mm².  Mechanischer Schutz durch Ummantelung mit Edelstahl-Drahtgeflecht. Gleichzeitiger Schutz gegen Störeinflüsse durch Potentialgleichheit mit Sensorhülse (bei Erdung). Temperaturbeständig bis ca. 400°C auch im Verlegebereich der Leitung.
Temperaturbereich Messbereich Sensor: -50 ...400°C. Temperaturbeständigkeit Messleitung: 400°C im Verlegebereich
Verschraubung Zum Sensor passende Verschraubungen finden Sie hier
Techn. Normen Gefertigt in Industriequalität nach DIN EN60751
