P.I.D.- oder On/Off Temperaturregler Wandgerät bis 10A Schaltlast



P.I.D.- oder On/Off Temperaturregler Wandgerät bis 10A Schaltlast

Art.Nr.: RT4-121-Tr21Sd

EUR 321,93
inkl. 19 % USt

  • Sofort versandfähig, ausreichende Stückzahl Sofort versandfähig, ausreichende Stückzahl
  • Lieferzeit 2-4 Tage
  • Gewicht 2 kg

Produktbeschreibung

Temperatursteuerung On / OFF oder PID-Betrieb is 10A Last

Beschreibung

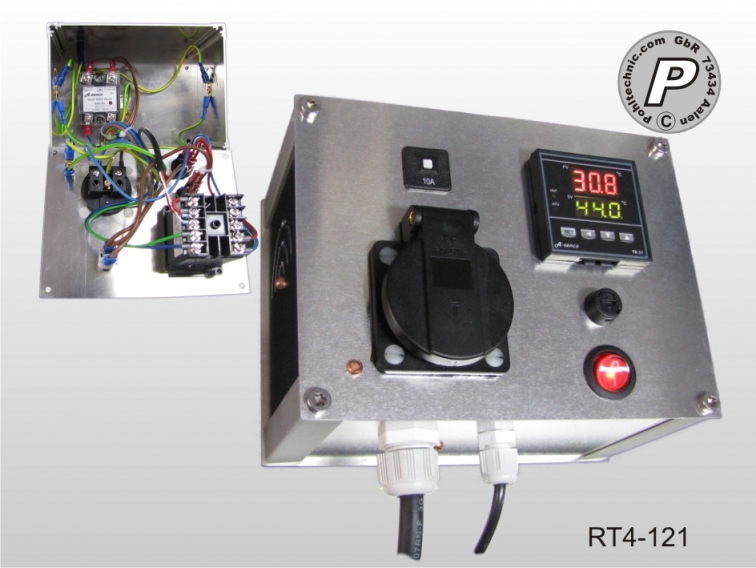

Kompaktes Temperatur-Regelgerät für vielseitigen Einsatz,vorzugsweise zur Laststeuerung mittels komplexen P.I.D.-Regelstrecke. Fertig montiert im kompaktem Alu-Wandgehäuse mit den Maßen ca. 175x130x110 mm (BxHxT). Der Regler wird an einer vorschriftsmäßig abgesicherten, haushaltsüblichen Schuko-Steckdose angeschlossen. Der zu steuernde Verbraucher an der Gerätesteckdose frontseitig am Reglergehäuse eingesteckt.

Der Temperaturregler ist für den Anschluss von PT100-Sensoren vorgesehen. Bitte wählen Sie den für Ihre Anwendung und Temperaturbereich passenden Fühler aus dem für dieses Gerät angebotenen "Indiv. Zubehör", oder unserem Standardprogramm aus! Bei gleichzeitiger Bestellung eines passenden Sensors, wird dieser von uns am Gerät montiert und konfiguriert.

Die Schaltung der zu regelnden Last erfolgt mittels eingebautem SSR-Relais mit einer großzügig dimensionierten Nennlast von 25A / 230VAC (max. Dauer-Schaltlast = 10A bei ohmscher Last).
Eine handelsübliche Glasschmelzsicherung der Größe 5x20mm (frontseitig), sorgt für eine Absicherung der Reglereinheit. Die Absicherung der angeschlossenen Last erfolgt über einen Thermoschutzschalter (Automat), sowie über die externe Sicherung Ihrer Hausinstallation. Der Regler wird nach dem Einstecken über einen frontseitigen EIN/AUS-Schalter eingeschaltet. Die Bedienung erfolgt komplett über die Folientastatur der Reglereinheit.

Zur Anpassung an Ihre Regelaufgabe bietet der Regler noch eine Vielzahl an Sonderfunktionen, welche über eine einfach zugängliche Parametrierung auswähbar sind:

  • P.I.D.-Regelstrecke mit Autotune-Funktion
  • alternativ ON / OFF-Betriebsmodus mit frei vorwählbarer Hysterese 0 ...50°C
  • Passwortgeschütze Parametrierung (bei Bedarf)
  • Kalibrierfunktion zur Eliminierung von Fühlerabweichungen
  • Abschaltung der Last bei Fühlerbruch oder Fühlerkurzschluss mit Ausgabe einer Fehlermeldung
  • Wahlweise Heiz- oder Kühlbetrieb
  • Kein Wegwerfprodukt. Durch Verwendung von marktgängigen Baugruppen, welche auch nach Jahren durch uns oder jeden Elektriker leicht austauschbar sind, ist eine langjährige Verwendung auch bei schwerer Beanspruchung gewährleistet.
  • Jede Temperatursteuerung wir durch eigenen Meisterbetrieb CE-konform gefertigt und mit verständlicher Bedienungsanleiung in deutscher Sprache versehen.



Der Regelbereich des Gerätes beträgt -19,9 ...+99,9°C, bei 1/10-Grad Auflösung. Für andere Messbereiche oder Ausstattungen liefern wir diese Steuerung auch in abweichenden Ausführungen. Der tatsächliche Messbereich ist abhängig vom verwendeten Sensor. Bitte wählen Sie unter "Indiv. Zubehör", bzw. aus unserem Lieferprogramm einen für Ihre Anwendung passenden Fühler aus.

Technische Daten

Gehäuse Belüftetes Aluminiumgehäuse (Profilschienengehäuse) im Edelstahllook. Gehäusemaße ohne Anbauten ca. 175x130x110mm (BxHxT). Vier Standfüße sorgen für ca. 10mm Bodenfreiheit. Im den Seitenwänden eingefräste Lüftungsschlitze sorgen für eine ausreichende Luftzirkulation im Innern. Aufgrund der Bauweise ist diese Temperatursteuerung für den Einsatz in trockenen Räumen geeignet.
Reglereinheit Einbauregler A-senco TR-21 mit integrierter Folientastatur. Parametrierbar als ON/OFF-Regler oder für komfortable P.I.D. Regelstrecken. Mit zweizeiligem Display und Status-LED-Anzeigen bei aktivem Ausgang und Autotuning-Modus. Über Menüfunktion sog. Heizbetrieb, oder wahlweise im Betriebsmodus Kühlbetrieb vorwählbar.
Verschiedene sinnvolle Zusatzfunktionen wie z. B. Kalibrierfunktion zum Ausgleich von Messtoleranzen (nicht eichfähig), autom. Abschaltung bei Fühlerbruch oder Fühlerkurzschuss mit Fehlermeldung, wahlweiser Passwortschutz, etc. , empfehlen diese Temperatursteuerung für viele Anwendungen.
Temperaturbereich Messbereich Regler: -19,9 ...+99,9C in 1/10 Grad genauer Auflösung. Tatsächliche Messauflösung beträgt immer 1/10 Grad C. Sensor nicht im Preis enthalten. Bei gleichzeitiger Bestellung eines für ihre Anwendung passenden Sensors, wird dieser ohne Aufpreis am Gerät montiert und konfiguriert ausgeliefert.
Lastrelais SSR-Halbleiterrelais. Nennlast 25A 230VAC, mit Nulldurchgangsschaltung. Steuerspannung 3-32VDC inkl. LED-Anzeige bei aktiver Last. Maximale Schaltlast des Reglers: 10A bei 230VAC ohmscher Last (bei induktiven Lasten ist die Schaltlast entsprechend anzupassen).
Lastanschluss Der Regler ist für die Schaltung einer Last bei 230VAC, max. 10A (AC1) ausgelegt. Induktive Lasten müssen entsprechend den Anforderungen von SSR-Halbleiterrelais mit entsprechendem Abschlag versehen werden.
Die Regelung einer Last bedarf zusätzlicher Sicherheitseinrichtungen, sofern bei Ausfall der Regelung eine Gefahr entstehen kann.Für den Anschlus von Lasten beachten Sie bitte auch unsere Hinweise für den bestimmungsgemäßen Betrieb des Reglers in der Bedienanleitung (steht zum Download zur Verfügung).
Sicherungen 1x Glasschmelzsicherung (frontseitig) der Größe 5x20mm 250mA, flink zur Absicherung der Steuerspannung Reglereinheit.
Die Absicherung der Last erfolgt über frontseitigem Thermoschutzautomat 10A, sowie extern über Ihre Hausinstallation (230VAC 16A).
Anschlüsse Der Anschluss der Last erfolgt über eine frontseitig montierte Schuko Steckdose des Typs CEE 7/4 gem. Norm IEC-60309. Über 2 Kabelverschraubungen ist die im Lieferumfang enthaltenen Hauptzuleitung (Gummikabel H07RN-F 3G1,0 od. ähnl.) zur Stromversorgung.(230VAC) eingeführt, sowie eine weitere Kabeleinführung M12 (max. Kabeldurchmesser ca. 6mm) zur Einführung der Messleitung (z. B. Temperatursensor).
Bestimmungsgemäße Verwendung Verwendungshinweis nach §19, Abs. 2 EMVG:
Das Gerät ist für die bestimmungsgemäße Verwendung in industrieller Umgebung geeignet. Die Nutzung in Wohngebieten ohne Netzfilter kann Störungen verursachen und muss vermieden werden.
Sonstige Angaben Die Auslieferung des Reglers erfolgt mit Schutzfolie am Gehäuse, welche vor Inbetriebnahme abzuziehen ist. Max. Umgebungstemperatur 45°C. Max. zul. Luftfeuchtigkeit: 85% in nicht aggressiver Umgebung (z. B. nicht in der Nähe von säurehaltigen Batterien aufstellen).
Zubehör Auslieferung steckerfertig und betriebsbereit, sofern ein Sensor gleichzeitig mitbestellt wird.
Inkl. Verdrahtungsplan und deutscher CE-konformen Bedienungsanleitung für das Gesamtgerät und den enthaltenen Einbauregler.
