ON/OFF-Temperaturregelung mit zusätzlicher Begrenzerfunktion
BESCHREIBUNG

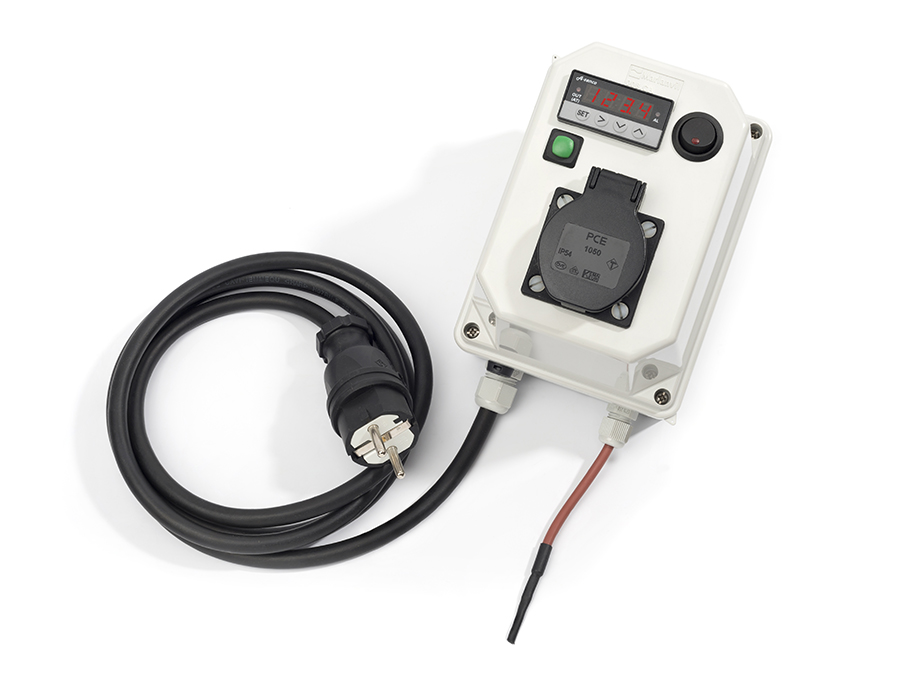

Kompaktes Temperatur-Regelgerät zur temperaturabhängigen Schaltung von verschiedensten Lasten mit zusätzlicher Funktion zur Temperaturbegrenzung (Abschalten der Last bei Erreichen der Sollwerttemperatur ohne automatisches Wiedereinschalten) für vielseitigen Einsatz. Hat der Regler die Last abgeschaltet, erfolgt ein erneutes Einschalten erst nach Drücken des grünen Tasters "Zyklus ein". Ein automatisches Wiedereinschalten ist im Betriebsmodus "Auto" ebenfalls realisierbar. Fertig montiert im kompaktem Kunststoffgehäuse aus ABS mit den Maßen ca. 154x114x141mm (HxBxT).
Den Regler in eine vorschriftsmäßig abgesicherte, haushaltsübliche Schuko-Steckdose einstecken und Ihren zu steuernden Verbraucher an der Gerätesteckdose des Reglergehäuses einstecken - Fertig.

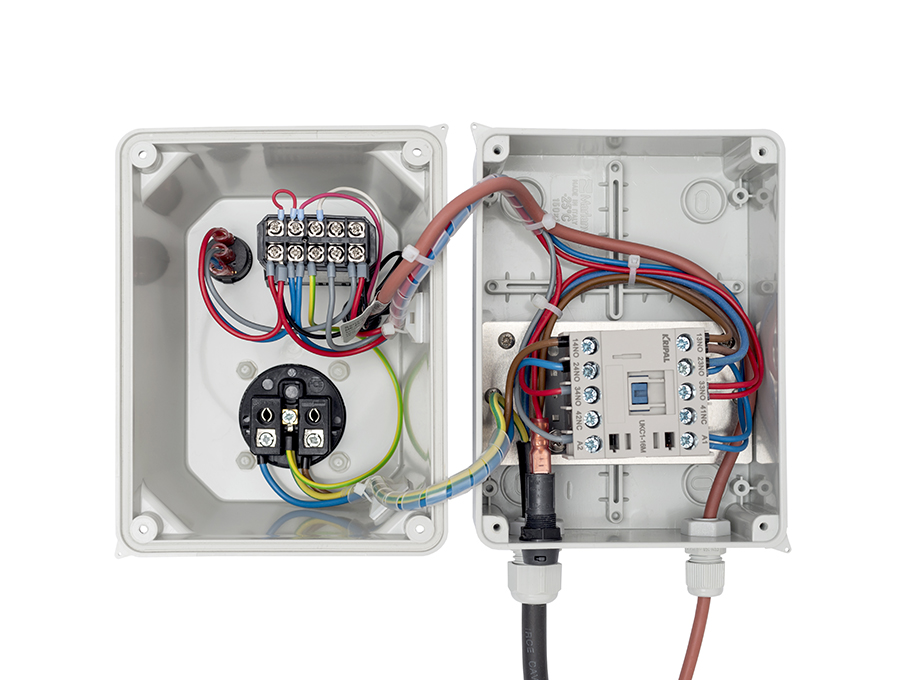

Die Schaltung der zu regelnden Last erfolgt mittels eingebautem mechanischem Lastschütz mit einer großzügig dimensionierten Nennlast von 25A / 230VAC (max. Schaltlast = 16A bei ohmscher Last entsprechend Absicherung der hausseitigen Steckdose).
Eine handelsübliche Glasschmelzsicherung der Größe 5x20mm (ca. 400mA) im Gerät sorgt für eine Absicherung der Reglereinheit. Die Bedienung erfolgt komplett über die Folientastatur der Reglereinheit.
Zur Anpassung an Ihre Regelaufgabe bietet der Regler noch eine Vielzahl an Sonderfunktionen, welche über eine einfach zugängliche Parametrierung auswähbar sind:
- ON / OFF-Betriebsmodus mit frei vorwählbarer Hysterese 0 ...unendlich°C.
- Wahlweise manueller Zyklusbetrieb (manuelles Wiedereinschalten nach automatischer Abschaltung) oder automatischer Zyklusbetrieb (selbstständiges Wiedereinschalten nach Ablauf der vorgewählten Hysterese) möglich.
- Umschaltbar auf sog. Heiz- oder Kühlbetrieb, Anzeige von Grad Celsius oder Grad Fahrenheit.
- Betriebszustandsanzeige bei geschalteter Steckdose, sowie Extraschalter für Dauerbetrieb.
- Kompatibel zu folgenden Fühlertypen: PT100 / Cu50 / Wre3 und Wre25/, sowie Thermoelemente der Klassen T, R, J, B, S, K und E. Regelbereich abhängig des verwendeten Fühlers: -199°C ... +2100°C.
- Kalibrierfunktion zur Eliminierung von Fühlerabweichungen.
- Direktanschluss der Last über Kabeldurchführung und vorbereitete Klemmen im Gerät möglich.
- Abschaltung der Last bei Fühlerbruch oder Fühlerkurzschluss mit Ausgabe einer Fehlermeldung.
- Ausführliches CE-konformes Betriebsandbuch in deutscher Sprache.
Technische Daten
| Gehäuse | Kunststoffgehäuse aus ABS, hellgrau durchgefärbt. Maße ca. 154x114x141mm (HxBxT) . Verwendbar als Wand- oder Tischgehäuse. Mit integrierter Steckdose für handelsübliche Verbraucher 230V AV bis max. 16A. |
|---|---|
| Reglereinheit |
Industrieregler in Größe DIN 1/32 mit integrierter Folientastatur. Display Höhe: Ca. 12/10mm einzeilig. Auflösung: Gradgenau. Ruhestromverbrauch <3W. Sample Rate 0,5 sek. Max. Umgebungstemperatur 45°C. Max. zul. Luftfeuchtigkeit: 85% in nicht aggressiver Umgebung (z.B. nicht in der Nähe von säurehaltigen Batterien aufstellen). |
| Lastrelais | Mechanischer Lastschütz. Nennlast AC1= 25A 230VAC. Steuerspannung 230V AC. Bei induktiven Lasten ist die Schaltlast entsprechend anzupassen und evtl. separat abzusichern. Zur Schaltung von Motoren, beachten Sie unser Angebot an speziellen Fertiggeräten mit entsprechender Motorabsicherung. |
| Temperaturbereich | Der Messbereich der verwendeten Controllereinheit liegt zwischen -199 ...+2100°C. Je nach verwendetem Temperatusensor wird der Messbereich des Controllers auf dessen möglichen Messbereich angepasst. Der verwendete Fühler ist in der Parametrierung vorwählbar (werksseitig bereits eingestellt). |
| Sicherungen | 1x Glasschmelzsicherung der Größe 5x20mm max.0,4A, flink zur Absicherung der Steuerspannung Reglereinheit. |
| Lastanschluss | Frontseitig angebrachte Steckdose für 230V AC, max. 16A. Induktive Lasten müssen entsprechend den Anforderungen Ihrer hausseitigen Absicherung mit entsprechendem Abschlag versehen werden. Evtl. müssen individuelle Lasten zusätzlich abgesichert werden. |
| Zubehör | Bei gleichzeitiger Bestellung eines Sensors aus unserem Angebot wird dieser fertig am Gerät montiert ausgeliefert. Ausführliches Bedienungshandbuch liegt der Lieferung bei. |
| Sonstige Angaben | Der Regler RT1-3 ist für die Aufstellung und den Betrieb in trockenen Räumen, oder geschützt im Freien gefertigt. (Schutzart IP44). Der Aufstellort muss trocken und vor Feuchtigkeitskondensation geschützt sein. Die Steuerung einer Last, welche im Fehlerfall eine Gefährdung von Menschen verursachen kann, erfordert zusätzliche Sicherheitseinrichtungen. |
