Produktbeschreibung
Temperaturregler Schaltlast max.1000mA
BESCHREIBUNG
Kompaktes Temperatur-Regelgerät zum Anschluss kleiner Leistungen bis maximal 1000mA, welche direkt vom Controller angesteuert werden können. Beispielsweise zur Schaltung einer Steuerspannung eines externen Schützes. Konnektierung der Last im Regler an Klemme. Die Bedienung erfolgt komplett über die Folientastatur der Reglereinheit. Ein auch bei Tageslicht gut lesbares zweizeiliges Dislay sorgt jederzeit für eine genaue Information bezüglich dem momentanen Istwert (PV) am Sensor und dem eingestellten Sollwert (SV). . Einfache Parametrierung über Schnellzugriff und Auto-Einstell-Funktion. Trotzdem beinhaltet der Regler alle wesentlichen Funktionen, welche für eine komfortable Temperaturregelung notwendig sind. Wie z. B. frei wählbare Hysterese im ON / OFF-Betrieb oder autom. Einstellung von P.I.D.-Parametern bei Verwendung der P.I.D.-Regelstrecke, Fühlerbrucherkennung mit Fehlerausgabe, Sensor-Kalibrierfunktion, Ausgangsnegierung (Umstellung Heiz- / Kühlbetrieb nur bei TR-10), Passwortschutz gegen unbefugte Änderungen, etc. Der Schuko Gerätestecker der Steuerung muss jederzeit zugänglich bleiben (Not-Aus Funktion)

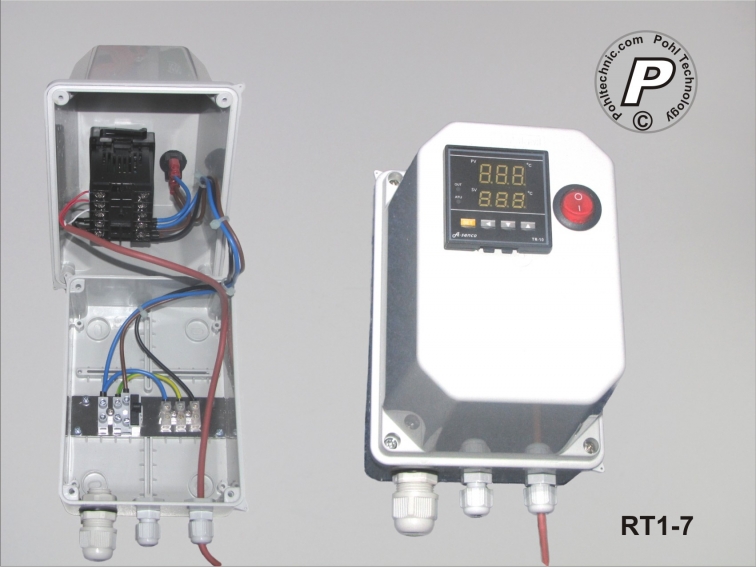

Fertig montiert in kompaktem Kunststoffgehäuse aus ABS mit den Maßen ca. 154x114x141mm (HxBxT).
Als Temperaturfühler ist ein beliebiger PT100 in 2- oder 3-Leiterausführung passend. Dieser muss separat bestellt werden und wird bei gleichzeitiger Auslieferung am Gerät montiert mitgeliefert.
Stromversorgung über haushaltsübliche Schuko-Steckdose. Lieferung ohne Anschlussleitung (Anschlussleitung 230VAC wid an vorbereiteten Klemmen im Gerät angeklemmt).
Technische Daten
Gehäuse |
Kunststoffgehäuse aus ABS, hellgrau durchgefärbt. Maße ca. 154x114x141mm (HxBxT) . Verwendbar als Wand- oder Tischgehäuse. |
---|---|
Reglereinheit |
Industrieregler in Größe DIN 1/16 mit integrierter Folientastatur. Parametrierbar vorzugsweise als ON/OFF-Regler. Mit zweizeiligem Display und Status-LED-Anzeigen bei aktivem Ausgang. |
Temperaturbereich |
Der Messbereich der verwendeten Controllereinheit liegt zwischen -19 und +580°C (bitte jew.Controllerspezifikation beachten) . Je nach verwendetem Temperatursensor wird der Messbereich des Controllers auf dessen möglichen Messbereich angepasst. |
Lastrelais |
Ohne mechanisches Lastrelais, deshalb nur für kleine Lasten bis max. ca. 1000 mA (ohmsche Last) geeignet. |
Sicherungen |
1x Glasschmelzsicherung der Größe 5x20mm max.1A, mittelträge zur Absicherung der Steuerspannung Reglereinheit und Last. |
Lastanschluss |
Lastanschluss Im Gehäuse mittels KS-Verschraubung M12 an innen liegenden Schraubklemmen. |
Techn. Daten Reglereinheit |
Display Höhe: Ca. 12/10mm einzeilig. Auflösung: Gradgenau. Ruhestromverbrauch <3W. Sample Rate 0,5 sek. Max. Umgebungstemperatur 55°C. Max. zul. Luftfeuchtigkeit: 85% in nicht aggressiver Umgebung (z. b. nicht in der Nähe von säurehaltigen Batterien aufstellen) Keine Kondensationsfechte. |
Sonstige Angaben |
Der Regler RT1-7 ist für die Aufstellung und den Betrieb in trockenen Räumen oder geschützt im Freien gefertigt. (Schutzart IP4x). Der Aufstellort muss trocken und vor Feuchtigkeitskondensation geschützt sein. |
Zubehör |
Der Regler wird ohne Sensor ausgeliefert. Bei gleichzeitiger Bestellung eines Sensors wird dieser am Gerät montiert ausgeliefert. |
Bedienungsanleitung | Eine ausführliche Bedienungsanleitung steht Ihnen unten zum Download zur Verfügung. |
