Einbau-Zeitschaltuhr für Fronteinbau oder Hutschienenmontage

Name: Einbau-Zeitschaltuhr für Fronteinbau oder Hutschienenmontage
SKU: ZS-01-Atr02B1-230v
Price: 39.19 EUR
Rating: 5 (1 reviews)

Art.Nr.: ZS-01-Atr02B1-230v

EUR 39,19
inkl. 19 % USt

zzgl. Versandkosten

Sofort versandfähig, ausreichende Stückzahl
Lieferzeit 1-2 Tage
Gewicht 0,2 kg

Stück

Produktbeschreibung

Zeitschaltuhr mit Zeitablaufschaltung und zwei potentialfreien Schaltrelais

Beschreibung

Nach Zeitablauf wird ein Ausgang entweder zugeschaltet oder abgeschaltet (auch beides gleichzeitig möglich). Wahlweise kann der Zeitablauf abwärts zählend oder vorwärts zählend (bei 0 beginnend) ausgewählt werden.
Durch den Bediener ist die Zeitdauer zwischen einem Wert von 0,00 bis 99,99 sowie Zeiteinheit in Sekunden (Auswahl S), Minuten (M ), oder Stunden (H) über die Tastatur voreinzustellen.
Die Anzeige erfolgt mit einer Auflösung von 2 Nachkommastellen (z. B. bei Verwendung der Zeiteinheit Minuten ist die maximal einzustellende Zeiteinheit 99 Minuten und 60 Sekunden)

Der Timer besitzt noch folgende Anschlussmöglichkeiten für erweiterte Funktionen:

1.) Über einen Taster, welcher an Klemme 1 und 3 angeschlossen wird, kann durch Drücken ein jederzeitiges Reset erfolgen. Dabei stellt sich die Zeit wieder auf den voreingestellten Wert und fängt automatisch neu an.

2.) Über einen EIN / AUS-Schalter, welcher an Klemme 1 und 4 angeschlossen wird, kann eine Pausenfunktion aktiviert werden, bei der wahlweise die Last mit abgeschaltet wird oder die Last aktiv bleibt und nur die Zeit um den Zeitraum der Unterbrechung verlängert wird.

Technische Daten

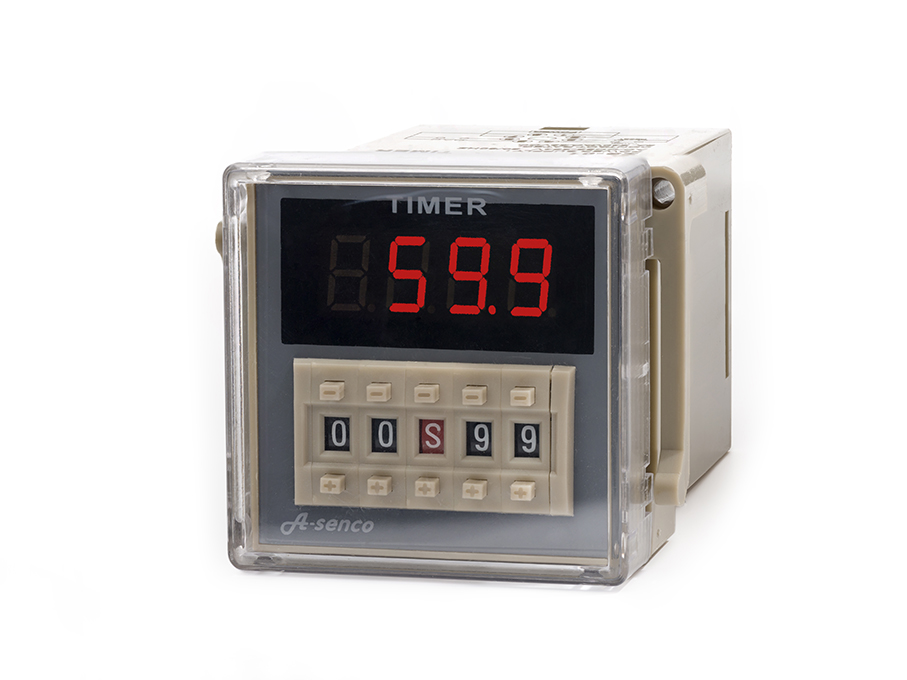

Bauform	Einbaugerät DIN 1/16 Frontmaß 47x47mm LED Display rot, Höhe ca. 12mm, auch bei Tageslicht gut lesbar. Einfachste Bedienung über frontseitige Analogtastatur.

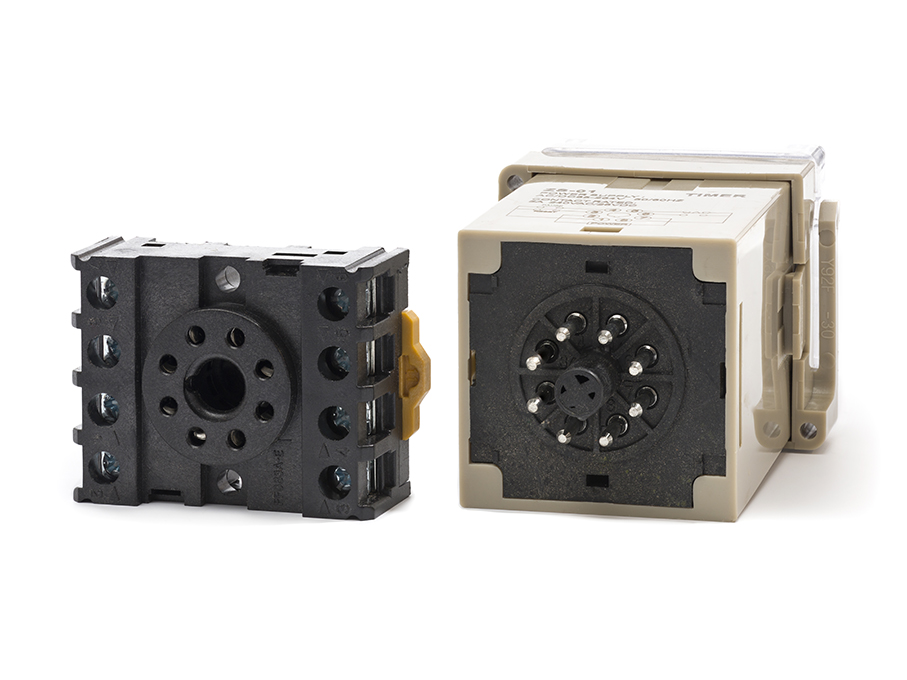

Maße	Abmessungen ohne Sockel: 47x47x100mm (BxHxT) Einbautiefe ohne Sockel: 88mm Einbautiefe mit Standardsockel (im Lieferumfang enthalten): 95mm Einbautiefe bei Montage auf Hutschiene: ca. 100mm ab Oberkatne Hutschiene
Schalttyp	Zeitablaufsteuerung, welche durch Einschalten des Timers oder durch Resetfunktion startet. Kann über eine Pausenfunktion unterbrochen werden, wobei wahlweise die Last während der Pause abgeschaltet oder geschaltet bleibt.
Eingänge	Steuerspannung 230V AC Klemme 2 und 7 Potentialfreier Taster zwischen Klemme 1 und 3 für Resetfunktion. Potentialfreier Schalter zwischen Klemme 1 und 4 für Pausenfunktion.
Ausgänge	Potentialfreies Relais AC1 = max. 5A Klemme 8 u. 6 (schaltet während Zeitablauf). Potentialfreies Relais AC1 = max. 5A Klemme 8 u. 7 (schaltet ein nach Zeitablauf bei anliegender Steuerspannung).
Zeiteinheiten	Wahlweise ist über eine direkte Tastaturvorwahl eine Zeiteinheit auswählbar. Es stehen entweder Sekunden, Minuten oder Stunden zur Auswahl. Die Messauflösung, Anzeige und Genauigkeit für jede Zeiteinheit beträgt 2 Nachkommastellen. Die max. einstellbare Zeitvorwahl beträgt jeweils 0,00 bis 99,60.
Montage	Fronteinbau. Montagezubehör wird mitgeliefert. Nowendige Ausschnittsgröße: 44x44mm. Maximale Tafelstärke: ca. 9mm. Ebenfalls Montage auf Standard-Hutschiene (z.B. 35x7mm) mit mitgeliefertem Sockel möglich.
Schutzart	IP20 für Schaltschrankeinbau. Bei Einbau in einer Frontplatte und mit mitgelieferter Abdeckkappe IP4x
