Produktbeschreibung

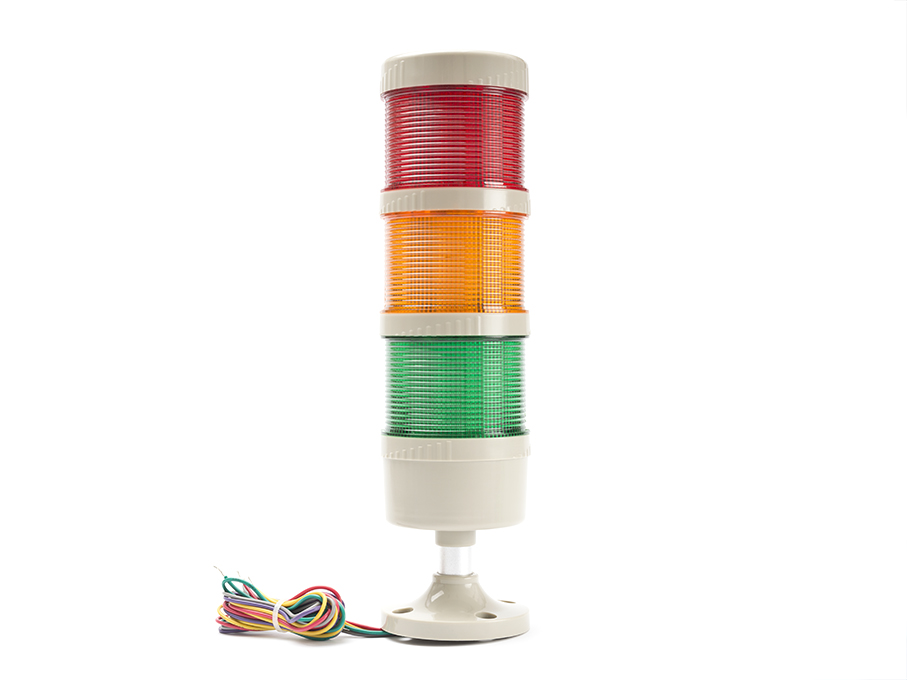

3-Farben Signaltower mit 3 versch. Blinkmodi
BESCHREIBUNG
Optischer Signalgeber für Signal- und Alarmanwendungen, Überwachung von Fertigungs- und Produktionsprozessen sowie Ein-oder Ausfahrsteuerungen oder ähnliche Anwendungen.
Jedes Lichtmodul ist einzeln einem Betriebszustand zuzuordnen. Selbst die Anordnung der modulartig aufgebauten Lichtsegmente ist maximal anpassungsfähig, da diese mittels Bajonettverschluss und Steckerkupplungen modulartig aufgebaut sind. Dank LED-Technologie wird eine hohe Energieeffizienz erziehlt, bei gleichzeitig hoher Leuchtkraft und maximaler Langlebigkeit. Der Durchmesser der Lichtelemente beträgt ca. 70mm. Der Stromanschluss erfolgt über das unterste Modul, welches auch das integrierte Alarmmodul enthält (je nach Ausführung). Dieses wird über eine separate Anschlussader angesteuert (siehe Bedienungsanleitung als PDF). Die Alarmfunktion kann somit entweder einer Lichtfarbe zugeordnet werden, oder völlig unabhängig auch einzeln beschaltet werden. Die weiteren Lichtmodule sind jeweils auf das Sockelmodul aufgesetzt.
Die Montage ist mittels einem Sockel auf einer ebenen Fläche vorgesehen. Typischerweise werden unsere Lichtsäulen auf Schaltschränken oder ähnl. Steuergehäusen montiert, wobei über eine zentrische Bohrung der Kabelstrang verdeckt in den darunter liegenden Steuerschrank eingeführt werden kann.
Weitere Details entnehmen sie der Betriebsanleitung, welche zum Download zur Vefügung steht.
Technische Daten
| Gehäuse | Lichtgraues Kunststoffgehäuse mit Standfuß inkl. 4 Bohrungen. Durchm. ca. 70mm |
|---|---|
| Leuchtsignal | Leuchtmodi individuell einstellbar über verdeckten Schalter: - Dauerlicht - Blinklicht: 3 x kurze Intervalle, danach längere Zwischenpausen - Blinklicht: rundum Flashlight-Modus (voreingestellt) |
| Lichteinsätze | oben: rot mittig: orange unten: grün |
| Akustisches Signal | Für die Artikelvariante mit integriertem Akustik-Warnsignal (individuell ansteuerbarer Intervallton 90 dB) wählen Sie bitte im Auswahlfeld oben entsprechend aus. |
| Anschluss | Elektrischer Anschluss über 3 x 700mm lange Anschlusskabel, die am Gehäusefuß herausragen |
| Montage | erfolgt mittels 4 vorhandener Bohrungen |
| Schutzart | IP 62 |
Downloads
Bedienungsanl_A-senco_EB-38-20211201.pdf (0.13 MB)
