Tischgehäuse-Set passend zu unserem Sous-Vide-Set

Art.Nr.: SET-201-TgSet4

EUR 53,74
inkl. 19 % USt

  • Sofort versandfähig, ausreichende Stückzahl Sofort versandfähig, ausreichende Stückzahl
  • Lieferzeit 1-2 Tage



Zu diesem Artikel existieren noch keine Bewertungen

Produktbeschreibung

Elektrogehäuse-Set passend zu unserem Sous-Vide-Bundle

BESCHREIBUNG

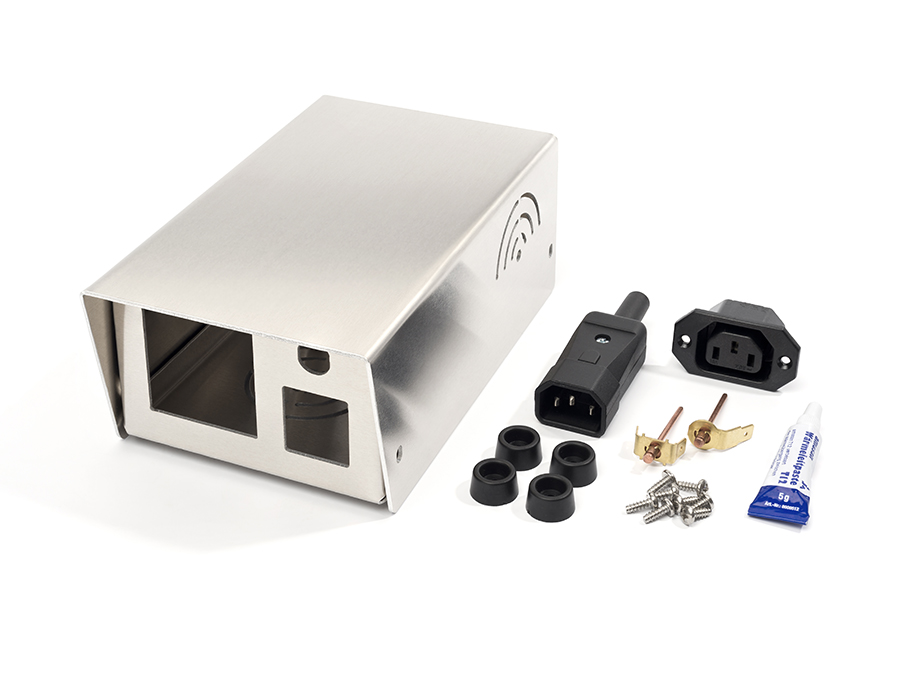

Für den Selbstbau von Temperatursteuerungen mit ON/OFF-Steuerung oder P.I.D.-Regelstrecke, zusammen mit unseren Sous-Vide Bundles, Set-4  oder Set-7 bzw. anderen Steuerungen, basierend auf DIN 1/16 Einbaucontrollern. Tischgehäuse aus Aluminiumblech 1,5mm poliert im Edelstahllook (Auslieferung erfolgt mit abziehbarer Schutzfolie wie abgebildet) mit allen notwendigen Ausfräsungen und Bohrungen versehen.
Das Gehäuse-Set ist ideal geeignet für den Aufbau einer individuellen Temperatursteuerung von el. Heizelementen bis ca. 2 KW Leistung. Es ergänzt die in unserem Set-4, bzw. Set-7 vorhandenen Baugruppen um alle notwendigen Komponenten (bis auf Verdrahtungsmaterial und ein Heizelement 230 VAC, bis max. 2 kW).
Durch eine vorkonfigurierte ausgangsseitige Leistungssteckdose mit beiliegendem Stecker (Kaltgerätekupplung nach Norm IEC-60320 C13/C14) ist die zu schaltende Last auf 10A begrenzt, unabhängig der von Ihnen verwendeten Schaltelemente.

Bitte beachten Sie, dass aufgrund gesetzlicher Bestimmungen für die Verdrahtung eine fachliche Qualifikation für den Umgang mit 230 VAC erforderlich ist. Installationsmaterial ist in diesem Bundle nicht enthalten.

Technische Daten

Gehäuse Belüftetes zweiteiliges Aluminiumgehäuse im Edelstahllook. Gehäusemaße ohne Anbauten ca. 110x80x180mm (BxHxT). Vier Standfüße sorgen für ca. 10mm Bodenfreiheit. Im Bodenbereich und an den Seitenwänden eingefräste Lüftungsschlitze, sorgen für eine ausreichende Luftzirkulation im Innern. Aufgrund der Bauweise ist das Gehäuse nur für den Einsatz in trockenen Räumen geeignet.
Zubehör
  • Kunststoff-Füße inkl. Befestigungsschrauben
  • Erdungslaschen
  • Kaltgerätebuchse + Stecker
  • Wärmeleitpaste Tube 5 gr
  • Satz Befestigungsschrauben

Zusätzlich benötigen Sie übliches Verdrahtungsmaterial, z.B. Litzenkabel H05 V-K (0,75 qmm und 1,0 qmm empfohlen) sowie ein passendes Anschlusskabel mit Schuko-Stecker (ca. 3x1 qmm).

Bestimmungsgem. Verwendung Vorgesehen zum individuellen Aufbau einer Temperatursteuerung für elektrische Heizungen oder ähnliche Lasten, in Verbindung mit unserem Sous-Vide SET-4 oder SET-7
Anschlüsse Sensoranschluss mittels im SET-4 bzw. SET-7 enthaltener Gehäusebuchse inklusive Stecker.
Lastanschluss mittels beiliegender Kaltgerätebuchse und -stecker. Alle weiteren Bauteile im Set-4 bzw. Set-7 enthalten.
Verdrahtung Bitte beachten Sie in ihrem eigenen Interesse, dass die Verdrahtung von elektrischen Verbrauchern mit 230V Spannung eine gesetzlich vorgeschriebene fachliche Qualifikation erfordert. Dem Bundle liegt deshalb kein Installationsmaterial bei, da dieses in jeder Fachwerkstatt üblicherweise vorhanden ist. Beachten Sie in diesem Zusammenhang die Verpflichtung zur CE-Konformität, wenn die Geräte von Dritten benutzt werden können.
Unten zum Download bereitgestellter Verdrahtungsplan ist unverbindlich, ohne Gewähr und dient zur beispielhaften Veranschaulichung einer von vielen möglichen Verdrahtungsoptionen.
