Tischgehäuse, Profilschienengehäuse

Art.Nr.: GEH-75x

EUR 29,99
inkl. 19 % USt

  • Sofort versandfähig, ausreichende Stückzahl Sofort versandfähig, ausreichende Stückzahl
  • Lieferzeit 1-2 Tage
  • Ausschnitt:



Bitte wählen Sie Ihre gewünschte Variation um das Produkt in den Warenkorb zu legen.

Produktbeschreibung

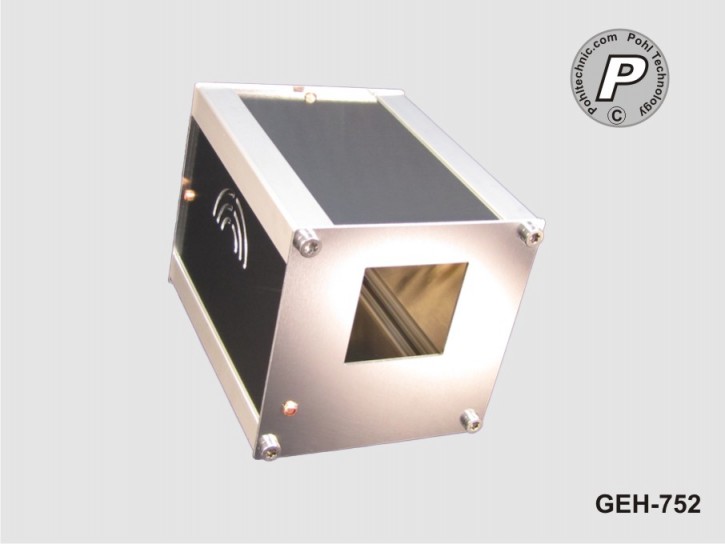

Universalgehäuse mit Frontblende mit oder ohne Ausfräsung

BESCHREIBUNG

Universelles Aluminium-Profilschienengehäuse für den Einbau von Mess- und Regelinstrumenten bis zu einer Ausschnittsgröße von DIN 1/8 (72x72 Einbaugröße). Durch die Innenraumtiefe von 130mm steht noch genügend Platz für weitere Schaltungskomponenten zur Verfügung.

Unser Gehäusetyp GEH-75 ist speziell für die Verwendung von Schaltungsaufbauten mit 230V AC ausgelegt. Alle 6 Wandungen sind einzeln mit jew. einer Doppel-Erdungslasche für bis zu 2 Stck. Gabelschuhe (Größe 6,3x0,8) ausgerüstet.

Das Gehäuse ist für Schaltaufbauten bis zu 400V AC (max. 16A), zur Verwendung in trockenen Räumen geeignet. Seitlich angebrachte Lüftungsschlitze (2mm), schraubbare Kunststoff-Gehäusefüße sorgen für ca. 10mm Bodenabstand und ausreichende Kühlwirkung.

Technische Daten

Aufbau Belüftetes Profilschienengehäuse aus Aluminium im Edelstahllook. Vier Standfüße sorgen für ca. 10mm Bodenfreiheit. An den Seitenwänden eingefräste Lüftungsschlitze sorgen für eine ausreichende Luftzirkulation im Innern. Eine Schritt-für-Schritt-Anleitung für den Zusammenbau liegt der Lieferung bei
Lieferumfang Gehäuse komplett 32-teilig, bestehend aus folgenden Komponenten:
  • Frontplatte
  • 5 Seitenteile inkl. Rückseite
  • 4 Eckschienen
  • 8 x M5x12 Torx-Schrauben aus V2A Edelstahl
  • 6x PE-Schutzleiternieten
  • 4x Gehäusefüße inkl. 4 x V2A -Zapfenschrauben zur Befestigung am Gehäuse.
Maße Außenmaße: ca. 114 x 107 x 140 mm (HxBxT)
Innenmaße: ca. 99 x 99 x 130 mm (HxBxT)
Erdung Allseitig vorgesehene Erdungslaschen, CU/Messing, geeignet für Ströme 230 / 400V AC, max. 16A.
Füße 4 Kunststoff-Füße zur Montage mit beiliegenden Zapfenschrauben aus Edelstahl
Front- / Rückplatte Frontplatte mit oder ohne Montageausschnitt für den Einbau eines beliebigen DIN 1/16-Instruments (z. B. unsere A-senco Temperaturregler Art.-Nr. TR-50 / TR-81 / TR-10 und weitere).
Individuelle Ausschnitte auf Anfrage möglich!
Ausschnitte

Gewünschten Frontausschnitt bitte oben im Auswahlfeld wählen:

  • 44,5 x 44,5 mm
  • 22,5 x 44,5 mm
  • ohne Ausschnitt
  • weitere Ausschnitte auf Anfrage
Materialqualität Wandungen aus Aluminiumblech, einseitig poliert und mit Schutzfolie überzogen.
Qualität ALMG3 glatt.
Wandungsstärke = 1,5mm
Seitenprofile 16x16mm, Aluminium Strangprofile mattiert.
Sonstiges Es stehen für verschiedenste Anwendungen unterschiedlichste Frontplatten in folgenen Variationen zur Verfügung:
Kunststoffblenden mit und ohne Ausfräsungen in versch. Farben / Aluminiumblenden mit verschiedenen CNC-Ausfräsungen für DIN-Einbaugeräte.
Individuelle Front- oder Rückblenden fertigen wr Ihnen gern auf Kundenwunsch oder nach Zeichnung.
