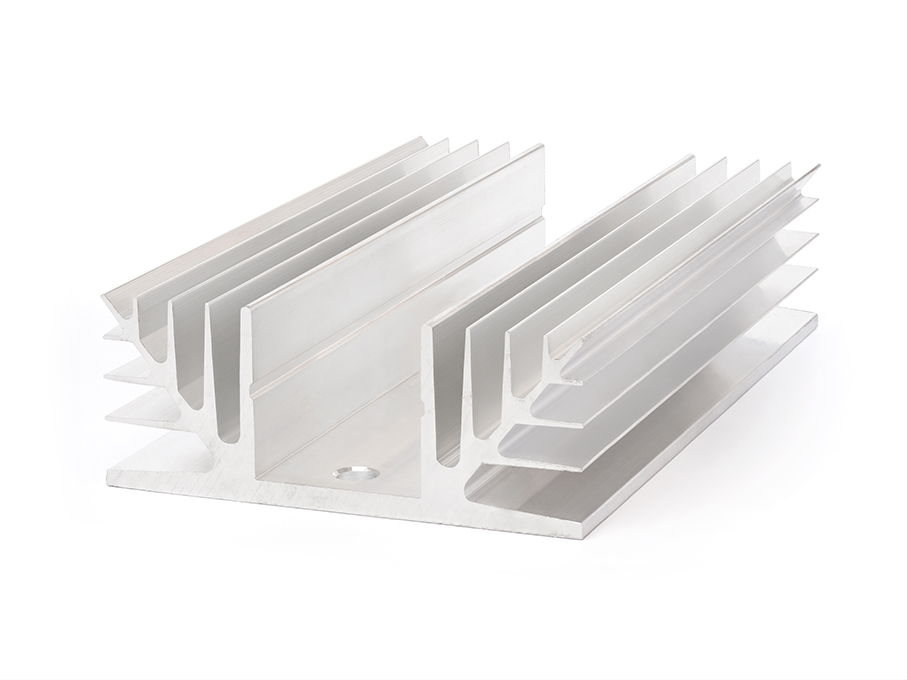

Kühlkörper für SSR Relais, flach für 400V SSR-Relais, 150x90mm

Art.Nr.: KK-530-Mw-l-Mittel

EUR 15,65
inkl. 19 % USt

  • Sofort versandfähig, ausreichende Stückzahl Sofort versandfähig, ausreichende Stückzahl
  • Lieferzeit 1-2 Tage
  • Gewicht 0,36 kg

Produktbeschreibung

Kühlkörper für 3-phasige SSR-Relais, 400V

BESCHREIBUNG

Vollmetall Aluminium Rippenkühler für Solid State Relais 400V bis ca. 40A Laststrom (bei Dauerlast 20A). Befestigung auf ebener Montageplatte. Vorgebohrte Gewinde 4xM4 für 400V Relais. Rechteckmaß der Bohrungen: 47x87mm.

Befestigt wird das SSR-Relais mittels zweier zusätzlicher Bohrungen (Lochdurchmesser 7mm, zentrisch im Abstand von 130mm angebracht).

Der Kühlkörper kann für SSR-Relais verwendet werden, welche eine tatsächlich zu schaltende Dauerlast (ungeachtet der Nennlast der SSR-Relais) von 20 A nicht überschreiten. Alternativ ist der KK-530 auch geeignet zur Aufnahme von bis zu 3 Stck. 1-Phasen SSR-Relais (z.B. unsere Artikenummer SSR-500 oder andere). In diesem Falle müssen zusätzliche Gewindebohrungen angebracht werden.

Technische Daten

Material Vollaluminium
Maße Grundfläche / Montage SSR: 150x90mm
Höhe: ca. 35mm
Befestigung Schraubbefestigung auf ebener Fläche über zwei mittig angebrachte Bohrungen. Abstand: 130mm, Durchmesser: 7mm.
SSR-Befestigung mittels vorhandener M4-Gewinde, Lochabstand passend für alle unsere 3-Phasen SSR-Relais.
Die Verwendung von Wärmeleitpaste wird empfohlen (unsere Artikelnummer: Z-11).
Geeignete SSR-Relais Alle unsere 3-Phasigen Solid State Relais sowie 3-Phasen Thyristorsteller
Verwendbar auch für 1-Phasen SSR-Relais wenn mehrere (max. drei) 1-Phasen SSR-Relais (z.B. unsere Artikelgruppe SSR-500 und SSR/SCR-800).
