Produktbeschreibung

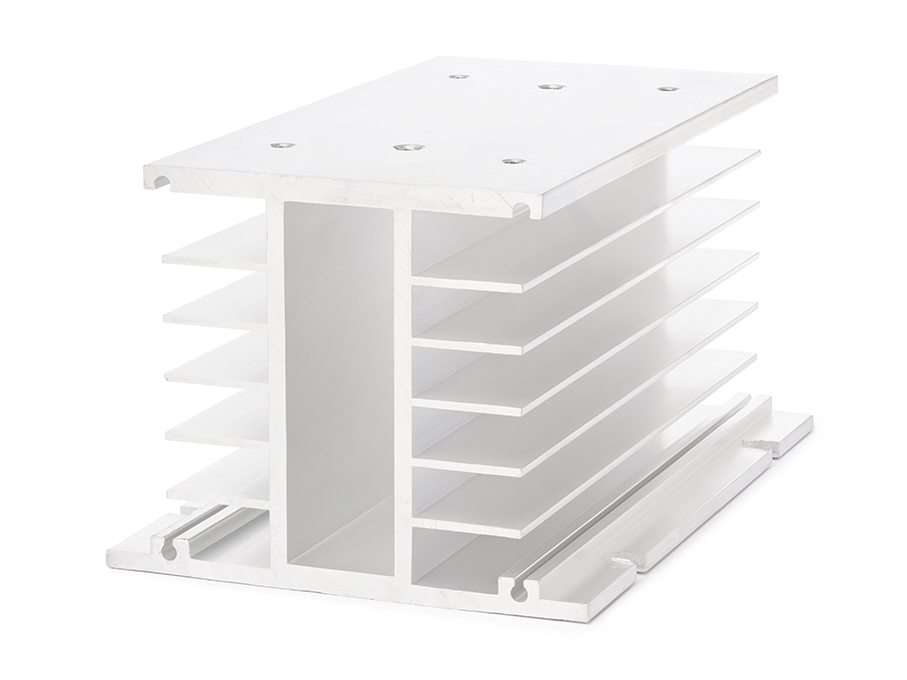

Kühlkörper für SSR Relais mit Lüfterbefestigung
Großzügig dimensionierter Vollmetall Aluminium Rippenkühler für Solid State Relais 400V bis ca. 40A Laststrom. Befestigung auf ebener Montageplatte.
- Außenmaß: ca. 100 x 150 x 80mm (BxLxH), Viereckmaß der Lochbohrungen 90 x 90mm
- Auflagefläche SSR-Relais: ca. 80 x 100mm, Viereckmaß der Lochbohrungen 47 x 87mm
- Möglichkeit zur Anbringung eines Kühlgebläses an der Stirnseite über 4 integrierte Profilbohrung für ca. 3,2mm Blechschrauben. Viereckmaß: ca. 71mm
Technische Daten
Material | Vollaluminium |
---|---|
Maße | Grundfläche: 150 x 100mmm Wärmetauschfläche (Oberseite): 150 x 80mm Höhe: 80mm |
Befestigung | Mittels Aussparungen an der Grundplatte, Befestigung des Kühlers mit max. M5-Schrauben z. B. auf Montageplatte in passendem Schaltschrank oder auf ebenem Untergrund |
Lüfterbefestigung | Vorbereitet für die Anbringung eines elektrischen Lüfters mittels 4 Stück M4x35 Schrauben an beiden Stirnseiten des Kühlers. Viereckmaß der Bohrungen ca. 72mm. |
