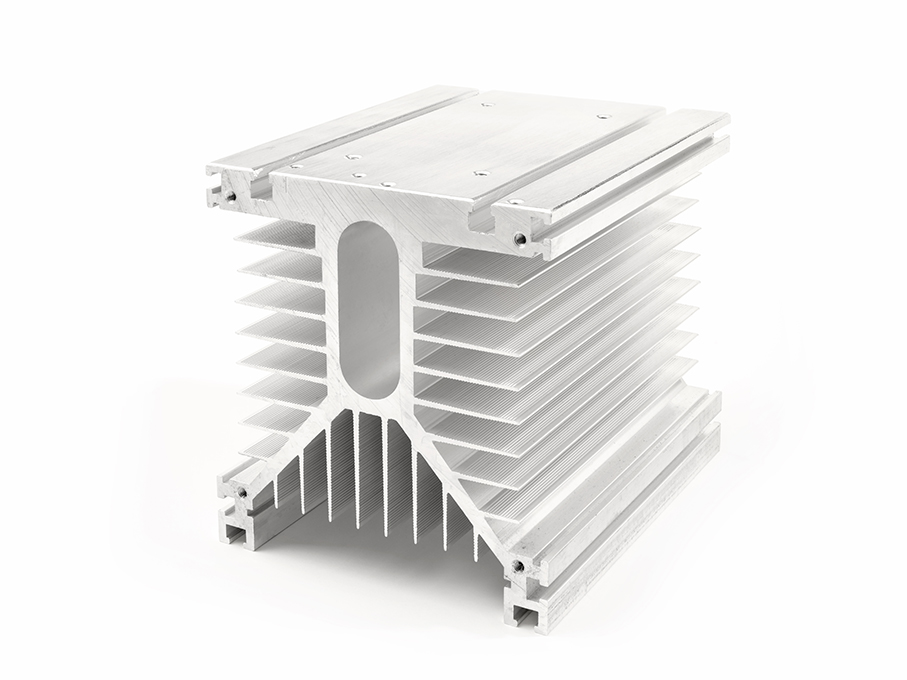

Aluminium Kühlkörper 150x130x140mm mit Befestigungsnuten

Art.Nr.: KK-545-15x12x30Myyb

EUR 58,31
inkl. 19 % USt

zzgl. Versandkosten

Sehr geringe Stückzahl, evtl. Teillieferung mit Lieferzeit
Lieferzeit 1-2 Tage
Gewicht 1,8 kg

Produktbeschreibung

Kühlkörper für SSR Relais 150x130x140mm

BESCHREIBUNG

Großzügig dimensionierter Vollmetall Aluminium Rippenkühler für Solid-State Relais 400V bis ca. 40 A Laststrom, bzw. alle ähnlichen Baugrößen passend für Grundfläche 150x130mm.
Außenmaße des Kühlkörpers: ca. 150 x125 x130mm. Vorgebohrte Gewindegänge M4 für die Verschraubung der von uns angebotenen 400V SSR Relais Baugröße 115 x73 x41.
Vorbereitete Längsnuten für zur Befestigung von unseren Power SSR-Relais SSR-580 bis SSR-590

Technische Daten

Material	Vollaluminium
Maße	Grundfläche: 150 x125mm. Kontaktfläche (Oberseite): 150 x130mm. Gewinde zur Befestigung entweder von 2 x SSR - Relais 230V 10-40A (Puk-Form), oder 1x SSR-Relais 400V 40-100A, sowie der Bauformen SSR-580 und ähnl.. Gewindemaß: M4 Innengew. 4 Gewindebohrungen im Rechteckmaß 47x87mm zentrisch angeordnet.. Weitere M4-Bohrungen zur Befestigung z. B. unserer Bimetallschalter Art.-Nr. SCH-200 bis SCH-250.
Befestigung	Mittels Längsnut (M5 Muttern, alternativ unser Befestigungsset Art.-Nr. Z-69) an der Montageplatte oder sonstiger ebener Fläche in passendem Schaltschrank oder ebenem Untergrund.
Lüfterbefestigung	Vorbereitet für die Anbringung eines el. Lüfters (z. B. unsere Art.-Nr. EB-41) mittels 4St. M4x35 Schrauben an beiden Stirnseiten des Kühlers. Viereckmaß der Bohrungen: Ca. 72mm zentrisch an Stirnseite.
