Sicherheitstemperaturbegrenzer 230V 16A für Labor und Industrie

Unabhängiger Sicherheitstemperaturbegrenzer für Labor, Technik und Industrie

Der Temperaturbegrenzer R4-1k1hXT80BSp dient als unabhängige Sicherheitsabschaltung für elektrische Verbraucher bis 230V / 16A. Das Gerät wird in Reihe zu einer vorhandenen Temperaturregelung betrieben und schützt zuverlässig vor unzulässig hohen Temperaturen.

Wird die eingestellte Grenztemperatur überschritten oder erkennt das Gerät einen Sensorfehler, trennt der Temperaturbegrenzer die angeschlossene Last automatisch vom Stromnetz. Eine erneute Freigabe erfolgt ausschließlich manuell über den integrierten Start-/Reset-Taster.

Damit eignet sich das Gerät insbesondere als zusätzliche Sicherheitseinrichtung für Anwendungen mit erhöhten Anforderungen an den Übertemperaturschutz.

Typische Einsatzbereiche

• Laboranwendungen und Versuchsanlagen
• Heizplatten und Laborheizungen
• Trockenschränke und Wärmeschränke
• Beheizte Bäder und Temperieranlagen
• Sondermaschinenbau
• Prüfstände
• Industrieanlagen
• Forschung und Entwicklung
• Nachrüstung bestehender Temperatursteuerungen

Erhöhte Sicherheit durch unabhängige Abschaltung

Im Gegensatz zu herkömmlichen Temperaturreglern übernimmt der R4-1k1hXT80BSp keine Regelaufgabe, sondern arbeitet als eigenständige Sicherheitseinrichtung.

Das Gerät überwacht permanent die Temperatur über einen externen PT100-Temperaturfühler. Wird die eingestellte Grenztemperatur überschritten, schaltet ein internes Leistungsschütz die angeschlossene Last sicher ab.

Die Last bleibt auch nach dem Absinken der Temperatur abgeschaltet und kann erst nach Beseitigung der Ursache durch Betätigung des Start-/Reset-Tasters wieder freigegeben werden.

Geeignet als Sicherheitstemperaturbegrenzer gemäß TRGS 526

Der Temperaturbegrenzer ist als unabhängige Sicherheitsabschaltung ausgeführt und erfüllt bei bestimmungsgemäßer Verwendung die Anforderungen an eine zusätzliche Abschalteinrichtung gemäß TRGS 526 Abschnitt 5.2.7 (3).

Dies macht das Gerät besonders interessant für Laboratorien, Versuchsanlagen sowie Anwendungen, bei denen eine unbeaufsichtigte Erwärmung sicher verhindert werden muss.

Produktmerkmale

✔ Sicherheitstemperaturbegrenzer für 230V-Verbraucher

✔ Max. Schaltleistung: 230V AC / 16A

✔ Manuelle Wiedereinschaltung nach Auslösung

✔ Interner Lastschütz für sichere Netztrennung

✔ Externer PT100-Temperaturfühler

✔ Integrierte Schuko-Steckdose für den Verbraucher

✔ Start-/Reset-Taster mit Statusanzeige

✔ Sensorbruch- und Sensorfehlererkennung

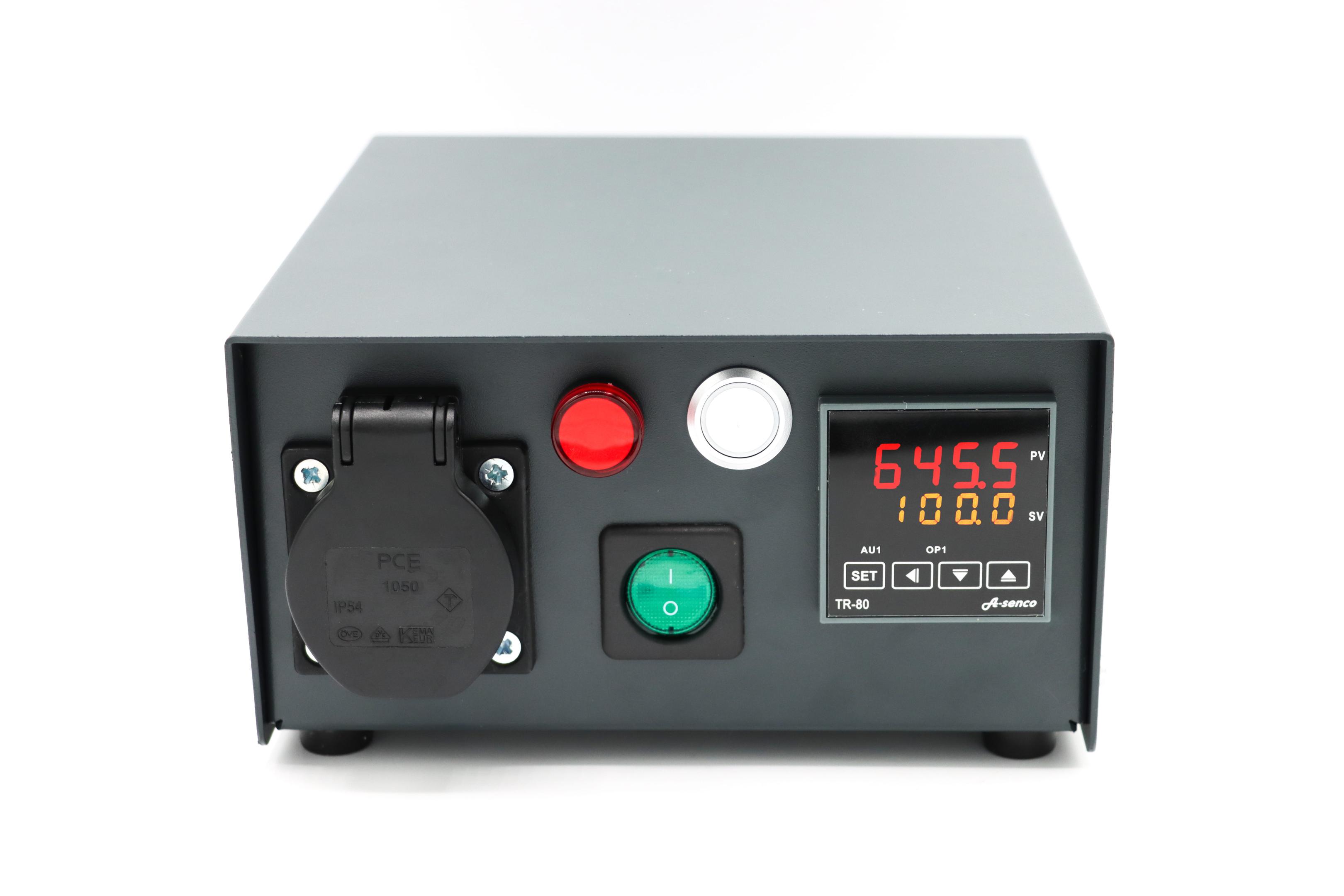

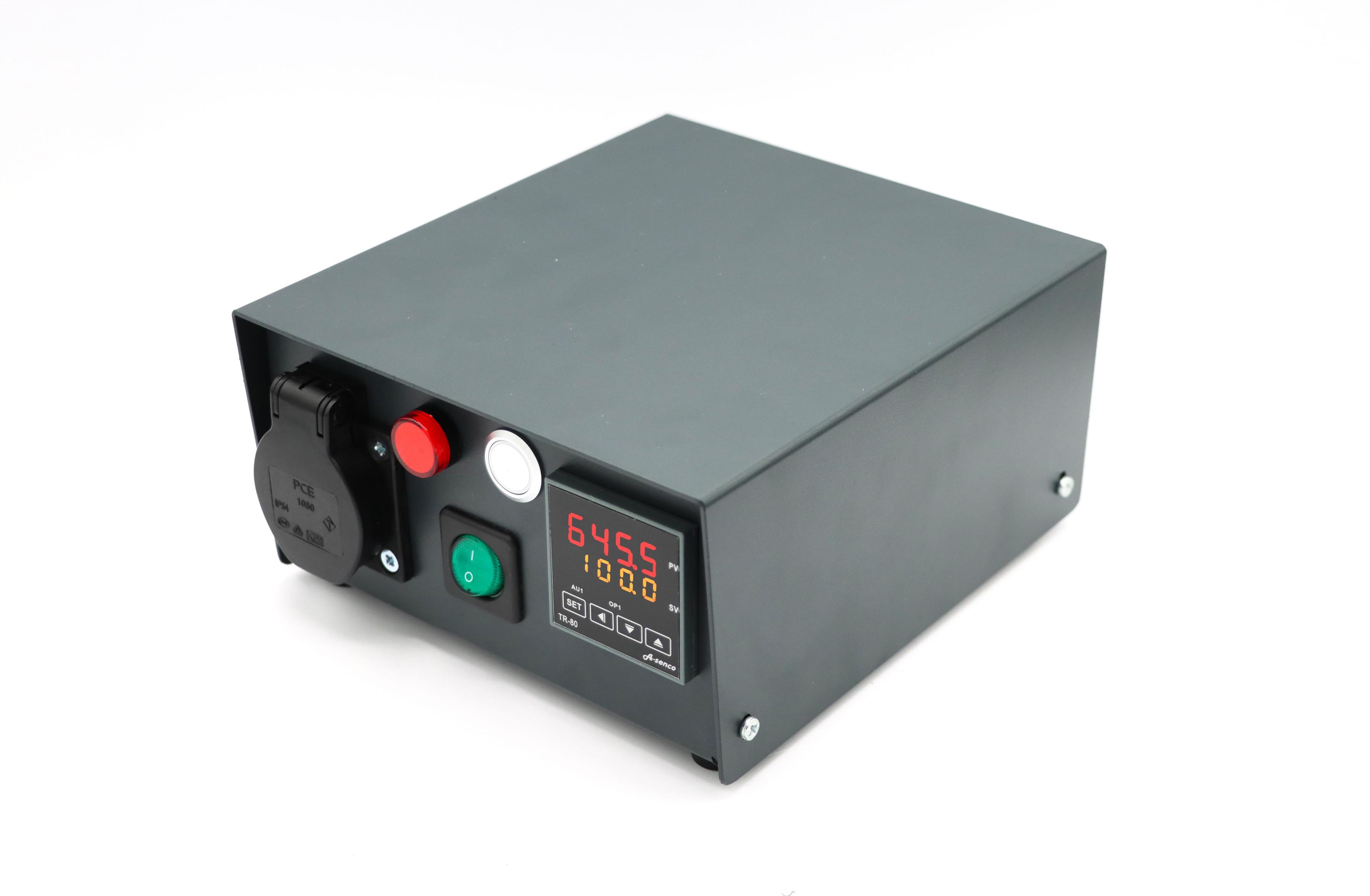

✔ Kompaktes Tischgehäuse aus Aluminium

✔ Sofort betriebsbereit

✔ Ideal zur Nachrüstung bestehender Temperatursteuerungen

Hinweise

Der Temperaturbegrenzer ersetzt keine Temperaturregelung. Das Gerät ist für den Betrieb in Verbindung mit einer vorhandenen Temperatursteuerung bzw. als zusätzliche Sicherheitseinrichtung vorgesehen.

Die Installation und Verwendung darf nur durch sachkundige Personen erfolgen.

Modell: R4-1k1hXT80BSp

Versorgungsspannung: 230V AC / 50Hz

Maximale Last: 16A (ohmsche Last)

Ausgang: Schutzkontakt-Steckdose (Schuko)

Sensortyp: PT100

Schaltprinzip: Abschaltung bei Überschreiten der Grenztemperatur

Wiedereinschaltung: Manuell über Start-/Reset-Taster

Gehäuse: Aluminium-Tischgehäuse

Schutzart: IP4X

Umgebungstemperatur: 0 bis 40 °C
