Produktbeschreibung

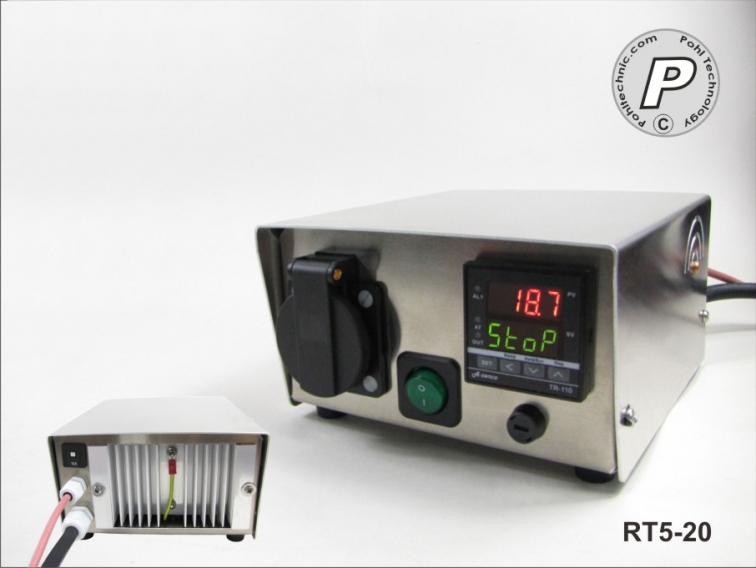

Temperatur- Rampensteuerung bis 16A Last

BESCHREIBUNG

Kompaktes Temperatur-Regelgerät für vielseitigen Einsatz zur Realisierung von Temperatursteuerungen, welche zwischen 1 und 29 Temperaturstufen in beliebig einstellbaren Zeitlängen erfordern. Betrieb sowohl im einfachen ON / OFF-Betrieb, als auch mittels komplexen P.I.D.-Regelstrecken.

Der A-senco RT5-20 Rampen-Temperaturregler ist in erster Linie zur Steuerung von elektischen Heizungen mit folgenden Anforderungen konzipiert:

Wenn eine Temperatur gleichmässig innerhalb eines vorgegebenen Zeitraumes von einer Starttemperatur zu einer Zieltemperatur ansteigen soll.
Wenn verschiedene Temperaturstufen innerhalb eines automatischen Zeitablaufs erreicht und über eine bestimmte Zeit zu halten sind (sowohl aufsteigend, haltend, als auch abfallend).
Wenn mehrere Rampenprofile (mit insgesamt nicht mehr als 29 Steps) abgespeichert und bei Bedarf aufgerufen werden sollen.
Wenn nach Ablauf einer vorgegebenen Heizperiode die Steuerung abschalten soll, oder eine andere Aktion (z. B. Hold, Pause, Schleifenfunktion, etc.) durchgeführt werden soll.

Verschiedene Sonderfunktionen, wie ein zusätzlicher Relaisausgang, Programmierung des Endverhaltens nach Ablauf der letzten Rampe, oder Verhalten bei unerwarteten Temperaturabweichungen, lassen eine Anpassung an viele Anforderungen zu. Fertig montiert im kompakten Tischgehäuse mit den Maßen ca. 150x95x180 mm (BxHxT). Der Regler wird an einer vorschriftsmäßig abgesicherten, haushaltsüblichen Schuko-Steckdose angeschlossen. Die zu steuernde Last an der Gerätesteckdose rueckwärtig am Reglergehäuse eingesteckt (Stecker beiliegend).

Trotz der umfangreichen Funktionen ist dieser Regler durch eine verständliche deutsche Bedienanleitung (DIN A4, 30 Seiten) in gebundener Papierform ausführlich erläutert und mit praktischen Einstellbeispielen auch für nicht sehr erfahrene Anwender geeignet.

Der Temperaturregler ist für den Anschluss von PT100-Sensoren, oder verschiedenen Thermoelementen vorgesehen. Bitte wählen Sie den für Ihre Anwendung und Temperaturbereich passenden Fühler aus unserem Standardprogramm aus! Der Temperaturregler ist für alle in unserem Shop erhältlichen Temperatursensoren konfigurierbar. Bei gleichzeitiger Bestellung eines Sensors, wird dieser von uns am Gerät montiert und konfiguriert.

Die Schaltung der zu regelnden Last erfolgt mittels eingebautem SSR-Relais mit einer großzügig dimensionierten Nennlast von 40A / 230VAC (max. Schaltlast = 16A bei ohmscher Last).
Eine handelsübliche Glasschmelzsicherung der Größe 5x20mm (frontseitig), sorgt für eine Absicherung der Reglereinheit. Die Absicherung der angeschlossenen Last erfolgt über einen internen Sicherungsautomat 16A (Thermoschutzschalter). Der Regler wird nach dem Einstecken über einen frontseitigen EIN/AUS-Schalter eingeschaltet. Die Bedienung erfolgt komplett über die Folientastatur der Reglereinheit.

Zur Anpassung an Ihre Anforderungen bietet der Regler noch eine Vielzahl an Sonderfunktionen, welche über eine einfach zugängliche Parametrierung auswähbar sind:

ON / OFF-Betriebsmodus mit frei vorwählbarer Hysterese.
alternativ P.I.D. Regelstrecke mit Autotuning-Funktion oder wahlweise P.I.D.-Regelstrecke mit unterstützender Fuzzy-Logik.
Passwortgeschütze Parametrierung zur Freigabe einzelner Parameter, welche durch das Bedienpersonal verändert werden dürfen, verhindert Fehleingaben und vereinfacht die laufende Bedienung auf den Aufruf wesentlichen Parameter.
Prozentuale Begrenzung der Leistungsabgabe im On-Betrieb (Maximallastvorgabe)
Prozentuale Vorgabe einer definierten Leitungsabgabe im OFF-Betrieb (Grundlastvorgabe)
Kalibrierfunktion zur Eliminierung von Fühlerabweichungen
Abschaltung der Last bei Fühlerbruch oder Fühlerkurzschluss mit Ausgabe einer Fehlermeldung
Wahlweise Heiz- oder Kühlbetrieb

Der Regelbereich des Gerätes beträgt 0 ...1750°C, je nach verwendetem Fühler bei 1/10-Grad Auflösung, bzw. gradgenauer Auflösung bei Messbereichen >999°C. Der tatsächliche Messbereich ist abhängig vom verwendeten Sensor. Bitte wählen Sie unter "Indiv. Zubehör", bzw. aus unserem Lieferprogramm einen für Ihre Anwendung passenden Fühler aus.
Individuelle Ausführungen dieses Reglers, z. B. zur Schaltung von höherenLasten, mit integrierter Sicherheitsabschaltung, Alarmfunktionen oder individuellen Applikationen sind auf Anfrage möglich.

Technische Daten

Gehäuse	Belüftetes zweiteiliges Aluminiumgehäuse im Edelstahllook. Gehäusemaße ohne Anbauten ca. 150x95x180mm (BxHxT). Vier Standfüße sorgen für ca. 10mm Bodenfreiheit. Im Bodenbereich und an den Seitenwänden eingefräste Lüftungsschlitze, sorgen für eine ausreichende Luftzirkulation im Innern. Aufgrund der Bauweise ist diese Temperatursteuerung nur für den Einsatz in trockenen Räumen geeignet.
Reglereinheit	Einbauregler A-senco TR-88 mit Touch Screen. Parametrierbar als ON/OFF-Regler oder für komfortable P.I.D. Regelstrecken, jeweils mit Rampenfunktion. Mit zweizeiligem Display und Status-LED-Anzeigen bei aktivem Ausgang und Autotuning-Modus. Über Menüfunktion sog. Heizbetrieb, oder wahlweise im Betriebsmodus Kühlbetrieb vorwählbar. Verschiedene sinnvolle Zusatzfunktionen. Detaillierte technische Informationen finden Sie in der Bedienanleitung des Einbaureglers
Temperaturbereich	Messbereich Regler: -199 ...+1750°C in 1/10 Grad genauer Auflösung, bzw. bei Verwendung des Messbereichs > 999,9°C gradgenau. Interne Messauflösung beträgt immer 1/10 Grad C. Sensor nicht im Preis enthalten. Bei gleichzeitiger Bestellung eines für ihre Anwendung passenden Sensors, wird dieser ohne Aufpreis am Gerät montiert und konfiguriert ausgeliefert.
Lastrelais	SSR-Halbleiterrelais. Nennlast 40A 230VAC, mit Nulldurchgangsschaltung. Steuerspannung 3-32VDC inkl. LED-Anzeige bei aktiver Last. Maximale Schaltlast des Reglers: 16A bei 230VAC ohmscher Last (bei induktiven Lasten ist die Schaltlast entsprechend anzupassen).
Sicherungen	1x Glasschmelzsicherung (frontseitig) der Größe 5x20mm 250mA, flink zur Absicherung der Steuerspannung Reglereinheit. Die Absicherung der Last erfolgt extern über Sicherungsautomat Thermoschutzschalter 16A (230VAC).
Lastanschluss	Der Regler ist für die Schaltung einer Last bei 230VAC, max. 16A (AC1) ausgelegt. Induktive Lasten müssen entsprechend den Anforderungen von SSR-Halbleiterrelais mit entsprechendem Abschlag versehen werden. Die Regelung einer Last bedarf zusätzlicher Sicherheitseinrichtungen, sofern bei Ausfall der Regelung eine Gefahr entstehen kann. Für den Anschlus von Lasten beachten Sie bitte auch unsere Hinweise für den bestimmungsgemäßen Betrieb des Reglers in der Bedienanleitung (steht zum Download unten in dieser Tabelle zur Verfügung).
Anschlüsse	Die Schaltung der Last erfolgt über eine rückseitig montierte Schuko-Steckdose IP45. Über eine Kabelverschraubung ist die im Lieferumfang enthaltenen Hauptzuleitung (Gummikabel H07RN-F 3G1,5 od. ähnl.) zur Stromversorgung (230VAC) eingeführt. Eine weitere Kabelverschraubung M12 (max. Kabeldurchmesser ca. 6mm) dient zur Einführung der Messleitung (z. B. Temperatursensor).
Zubehör	Auslieferung steckerfertig und betriebsbereit, sofern ein Sensor gleichzeitig mitbestellt wird. Inkl. Verdrahtungsplan und deutscher CE-konformen Bedienungsanleitung für das Gesamtgerät und den enthaltenen Einbauregler.
Bestimmungsgemäße Verwendung	Verwendungshinweis nach §19, Abs. 2 EMVG: Das Gerät ist für die bestimmungsgemäße Verwendung in industrieller Umgebung geeignet. Die Nutzung in Wohngebieten ohne Netzfilter kann Störungen verursachen und muss vermieden werden.
Sonstige Angaben	Bei Auslieferung des Geräts mit Schutzfolie, ist diese vor dem Betrieb abzuziehen. Max. Umgebungstemperatur 45°C. Max. zul. Luftfeuchtigkeit: 85% in nicht aggressiver Umgebung (z. B. nicht in der Nähe von säurehaltigen Batterien aufstellen).
