Thyristorsteller 3x Phasenanschnitt 2 - 10V DC

Art.Nr.: SCR-707-3da40-0-10v

EUR 158,13
inkl. 19 % USt

  • Sofort versandfähig, ausreichende Stückzahl Sofort versandfähig, ausreichende Stückzahl
  • Lieferzeit 1-2 Tage
  • Gewicht 0,56 kg
  • Ansteuerung: 0 - 10V DC





Zu diesem Artikel existieren noch keine Bewertungen

Produktbeschreibung

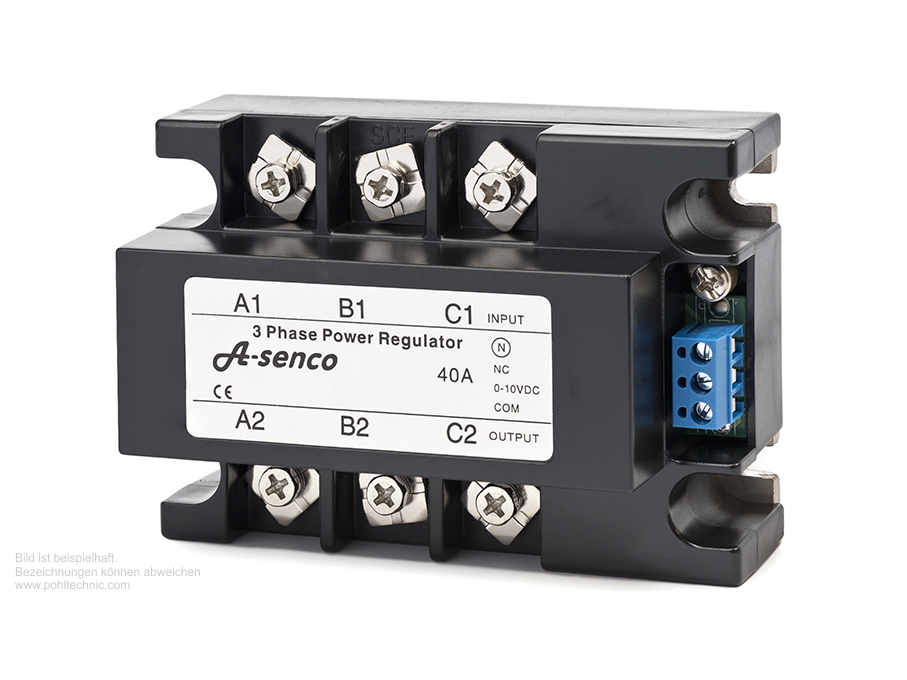

3 Phase Power Regulator 40A, Ansteuerung 2 ...10V DC

Beschreibung

Solid-State Thyristorsteller werden ähnlich wie Solid-State Relais zur Leistungsregelung von Lasten eingesetzt. Im Unterschied zu SSR-Relais erfolgt bei Thyristorstellern die Leistungsregelung nicht durch Taktung des Ausgangs (Pulsweitenmodulation), sondern stufenlos über einen sogenannten Phasenanschnitt der Sinuskurve des Laststromes. Vorzugsweise wird diese Technik zur stufenlosen Regelung bei ohmschen Lasten angewandt (z.B. elektrische Heizungen).

Die Vorteile der A-senco Leistungssteller sind:

  • Sfufenlose Leistungsregelung von Lasten, welche an Starkstrom betrieben werden. Die Verdrahtung kann sowohl in Stern-, Parallel-, als auch in Dreieck-Schaltung erfolgen. Durch die Steuerspannung 2 ..10V DC werden alle 3 Phasen gleichzeitig angesprochen.
  • Verschleißarme Regelung, da ohne mechanische Komponenten.
  • Kompakte Baumaße.
  • Hohe Schaltleistungen (abhängig von verw. Kühlkörper)  mit hoher Peakleistung für induktive Lasten, bzw. ausreichend Kurzzeitkapazität bei Verwendung von Schmelzsicherungen (nur Betriebsklasse aR oder gR)
  • Geringe Verlustleistung unter Volllast


Es ist zu beachten, dass nicht alle elektrischen Lasten durch Phasenanschnitt geregelt werden können (siehe unten). Sehr gut lassen sich damit el. Heizungen, sowie Asyncronmotoren und ähnliche Lasten ansteuern. Die bei Phasenanschnittsteuerung grundsätzlich entstehende Verzerrungsblindleistung wird von den Netzbetreibern nur bei kleinen Leistungen akzeptiert. Im Zweifelsfall erkundigen Sie sich bei Ihrem zuständigen Elektrizitäts-Versorgungsunternehmen nach den in Ihrer Region gültigen Vorschriften. In Verbindung mit den durch uns angebotenen passiven Kühlkörpern ist bei diesen Thyristorstellers eine Schaltleistung von max. 3x6 KW bei 100% Einschaltdauer ohne Weiteres zu realisieren. Höhere Schaltlasten erfordern den Einsatz aktiver Kühlkörper.

Technische Daten

Schaltungsart Thyristorschaltung Phasenanschnitt.
Montage Auf ebenem, wärmeableitendem Untergrund, wie z. B. Montageplatte oder Metallgehäuse bei kleinen Lasten. Bei größeren Schaltleistungen finden Sie in unserem Sortiment geeignete Kühlkörper bis zu einer Schaltlast ca. 6 KW pro Phase. Größere Schaltlasten erfordern den Einsatz von aktiven Kühlkörpern. Montage erfolgt üblicherweise mit M4-Schrauben. Zur besseren Wärmeübertragung verwenden Sie unsere Wärmeleitpaste.
Schaltlast 70 - 660V AC / 40A / 50-60Hz
Ansteuerung 2 - 10V DC Steuerspannung analog
Maße Grundfläche: ca. 105x75mm.
Höhe gesamt: ca. 50mm.
Abwärmfaktor Phasenanschnittsteuerungen erzeugen unabhängig der gewählten Größe eine Wärmemenge von kontinuierlich ca. 1,2 Watt pro Ampere geschalteter Last. Die max. Betriebstemperatur an der Wärmeableitfläche sollte 60° nicht übersteigen.

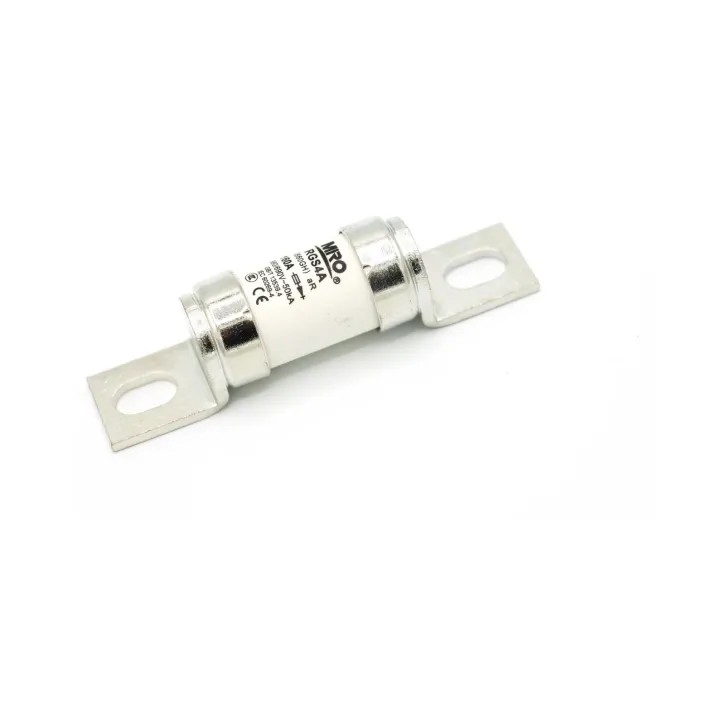

Sicherungen Zur Absicherung der Last empfehlen wir superflinke Halbleiter-Schmelzsicherungen der Betriebsklasse aR oder gR. Sie finden diese unter unserer Produktkategorie "Sicherungen"
Schutzart Für den Einbau in Schaltschränke, welche Schutzart IP20 erfordern ist der SCR-Thyristorsteller mit einer transparenten Kunststoff-Abdeckplatte zu versehen (Berührungsschutz).
Sonstige Angaben Auslieferung CE-konform mit deutscher Bedienungsanleitung.
Zubehör Als Zubehör erhalten Sie in unserem Shop unter Anderem Kühlkörper und für die Montage notwendige Wärmeleitpaste
