4-Kanal sicherheits Temperatursteuerung

Kompakte Mehrkanal Temperatursteuerung im Tischgehäuse.

Für bis zu 4 unabhängig zu regelnde Lasten mit zentraler Sicherheitsabschaltung.

Der A-senco R4-4k4h 4-Kanal Temperaturregler ist in erster Linie zur Steuerung von elektrischen Heizungen  mit folgenden Anforderungen konzipiert:

• Für die Steuerung von Anlagen bis zu 4 Heizzonen, sofern jede Heizzone einen eigenen Sensor mit Regelkreis benötigt.
• Für die Steuerung einer Gesamt-Anschlusslast von max. 3,5 KW (16A).
• Für den Betrieb von Lasten, welche mit einem gemeinsamen Hauptschalter, sowie mit einem gemeinsamen Sicherheitskreislauf mit Hardwareabschaltung der gesamten Steuerung im Falle von Übertemperatur betrieben werden können.
• Sensoreingang: 4 x Thermoelement Typ K, Typ J oder PT100 (bitte oben auswählen)

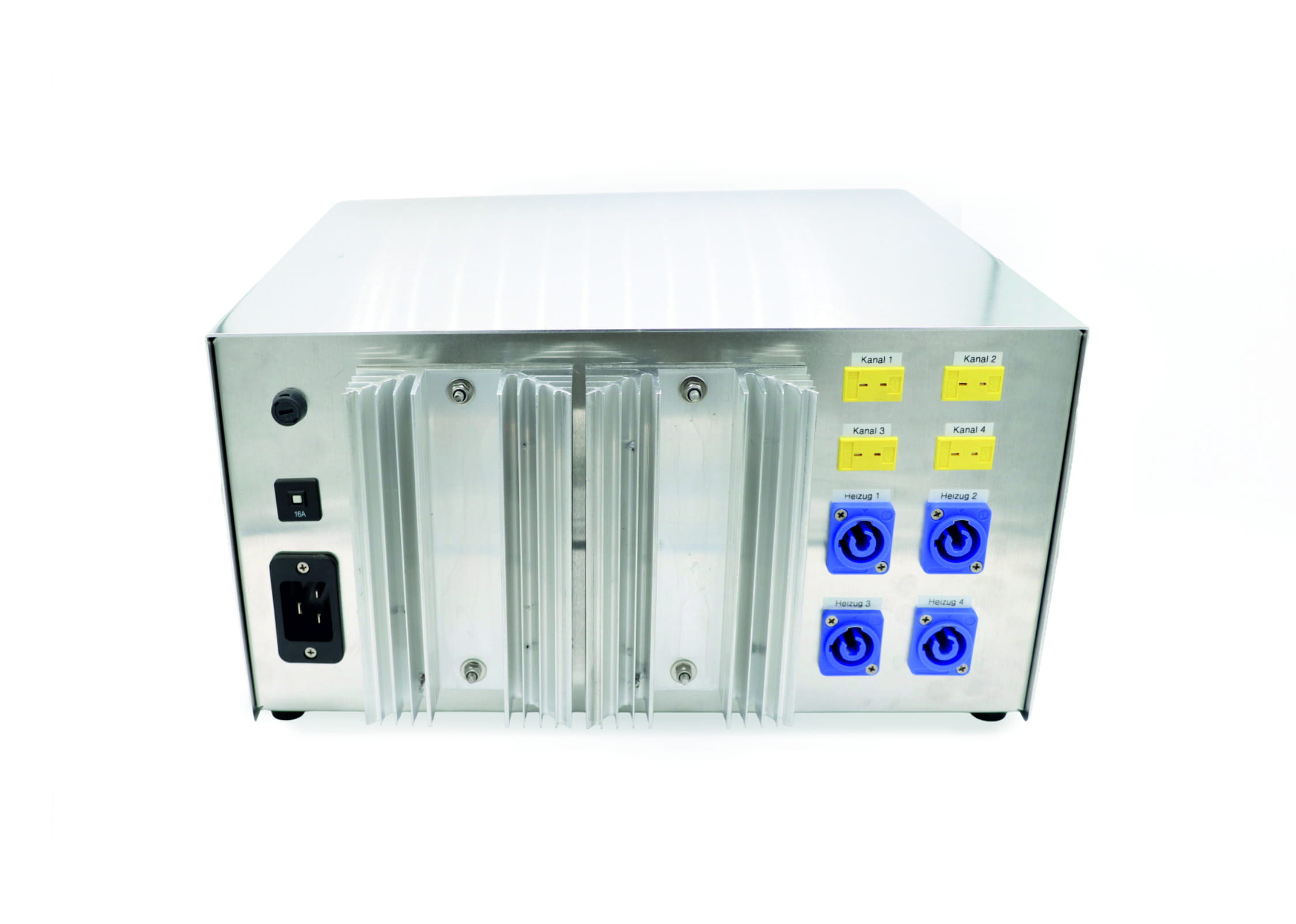

Der Lastausgang des Gerätes wurde in dieser Version mit 4 Kaltgerätebuchsen realisiert. Auf Anfrage können auch individuelle Anschlussbuchsen verbaut werden.
Die Temperatursteuerung ist fertig montiert im kompakten Tischgehäuse mit den Maßen ca. 350x180x300 mm (BxHxT). Der Regler wird an einer vorschriftsmäßig abgesicherten, haushaltsüblichen Schukosteckdose angeschlossen.  Die zu steuernde Last kann an der Gerätesteckdose rückwärtig am Reglergehäuse eingesteckt werden (Stecker beiliegend).

Die Bedienung des A-senco R4-4k4h wird durch eine verständliche deutsche Bedienanleitung in gebundener Papierform, zusammen mit der Betriebsanleitung der verwendeten 4 Stück A-senco TR-81 Einbauregler ausführlich erläutert. Diese steht unten zum Download zur Verfügung.

Bei gleichzeitiger Bestellung eines Sensors, wird dieser von uns am Gerät montiert und konfiguriert.

Die Schaltung der zu regelnden Last erfolgt mittels eingebautem SSR-Relais mit einer großzügig dimensionierten Nennlast von 25A / 230VAC (max. Schaltlast = 10A bei ohmscher Last).

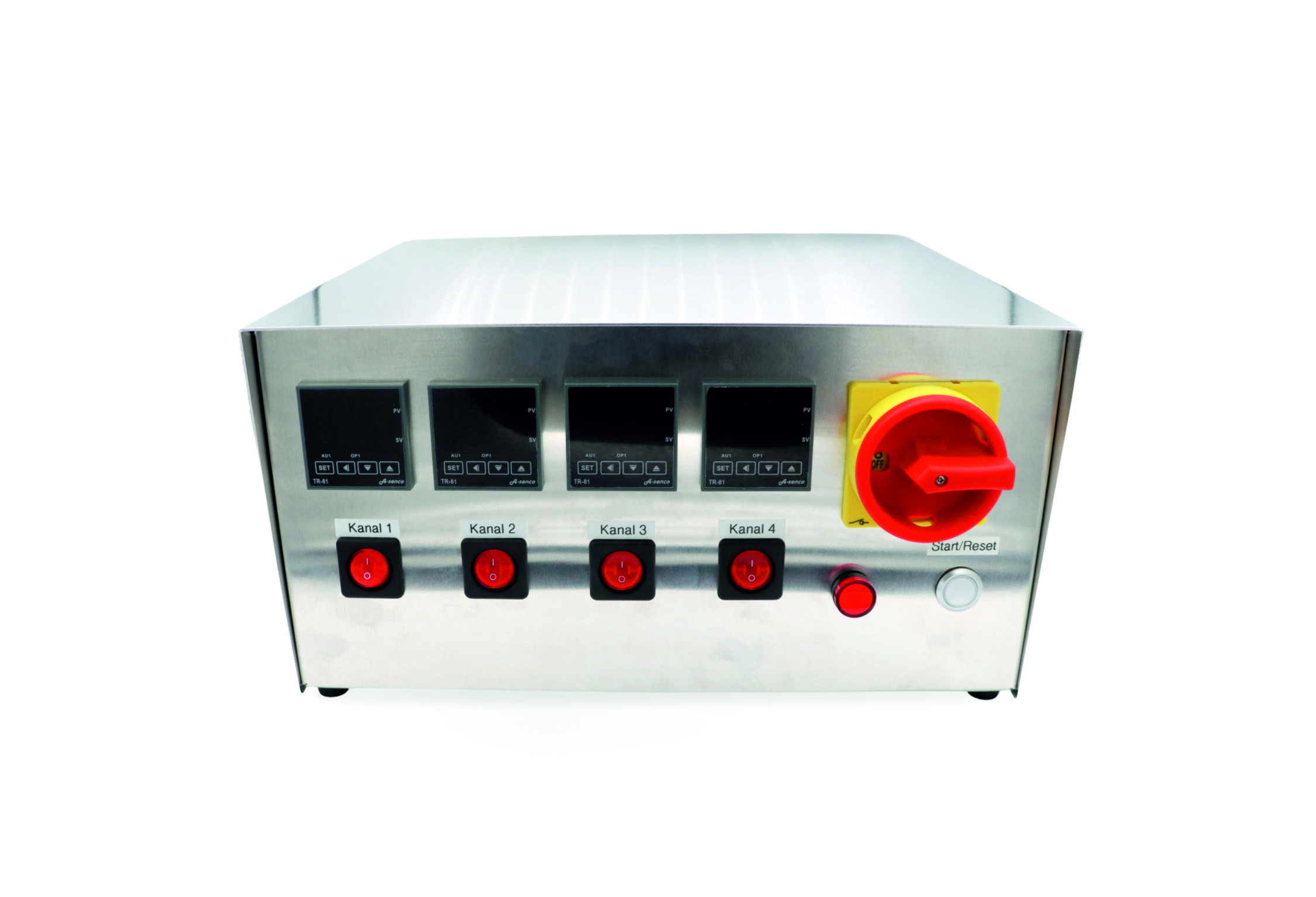

Die gesamte Steuerung besitzt einen allpoligen Hauptschalter mit Not-Aus-Funktion, sowie für jeden Kanal einen getrennten ON / OFF - Schalter (beleuchtet).  Die Bedienung erfolgt komplett über die Touch-Displays der Regeleinheiten.
Die Steuerung besitzt eine Temperaturüberwachung mit zentralen sicherheitsgerichtetem allpoligem Lastabfall bei Erreichen eines konfigurierbaren Alarmtemperatur, welche in den Einstellungen einzeln oder parallel parametriert werden kann (Low- und High-Alarm, jeweils abweichend vom Sollwert, oder Low- und Hig-Alarm als absoluter Temperaturwert). Grundsätzlich ist eine Deaktivierung der Alarme möglich.

Zur Anpassung an Ihre Anforderungen bietet der Regler noch eine Vielzahl an Sonderfunktionen:

• P.I.D. Regelstrecke mit Autotuning-Funktion.
• Wahlweise ON / OFF-Betriebsmodus mit frei vor-wählbarer Hysterese (Mischbetrieb möglich).
• Passwortgeschütze Parametrierung (Bei Bedarf).
• Begrenzung der max. Einstelltemperatur zur Verhinderung von Fehlbedienung.
• Sicherheitsabschaltung bei Fühlerbruch, Übertemperatur (vor-wählbar) oder Regelausfall über zusätzlich integriertes Sicherheitsrelais . Hardwareabschaltung durch abfallenden Sicherheitskreislauf.  Mit Anzeigefunktion nach Abschaltung, wahlweise auch über  Flash-LED und akustischen Signal-Melder.
• Kalibrierfunktion zur Eliminierung von Fühlerabweichungen
• Wahlweise Heiz- oder Kühlbetrieb

Der Regelbereich des Gerätes beträgt 0 ...1750°C, je nach verwendetem Fühler bei 1/10-Grad Auflösung, bzw. Grad genauer Auflösung bei Messbereichen >999°C. Der tatsächliche Messbereich ist abhängig vom verwendeten Sensor. Bitte wählen Sie unter "Temperaturfühler", bzw. aus unserem Lieferprogramm die für Ihre Anwendung passenden Fühler aus.
Individuelle Ausführungen dieses Reglers, z.B. zur Schaltung von stärkeren Lasten, für Anschluss an 400VAC Starkstromnetze,  Sonder-Anschlussbuchsen, Alarmfunktionen oder individuellen Applikationen sind auf Anfrage möglich.
