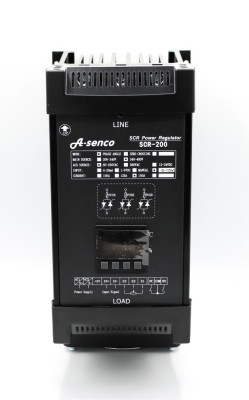

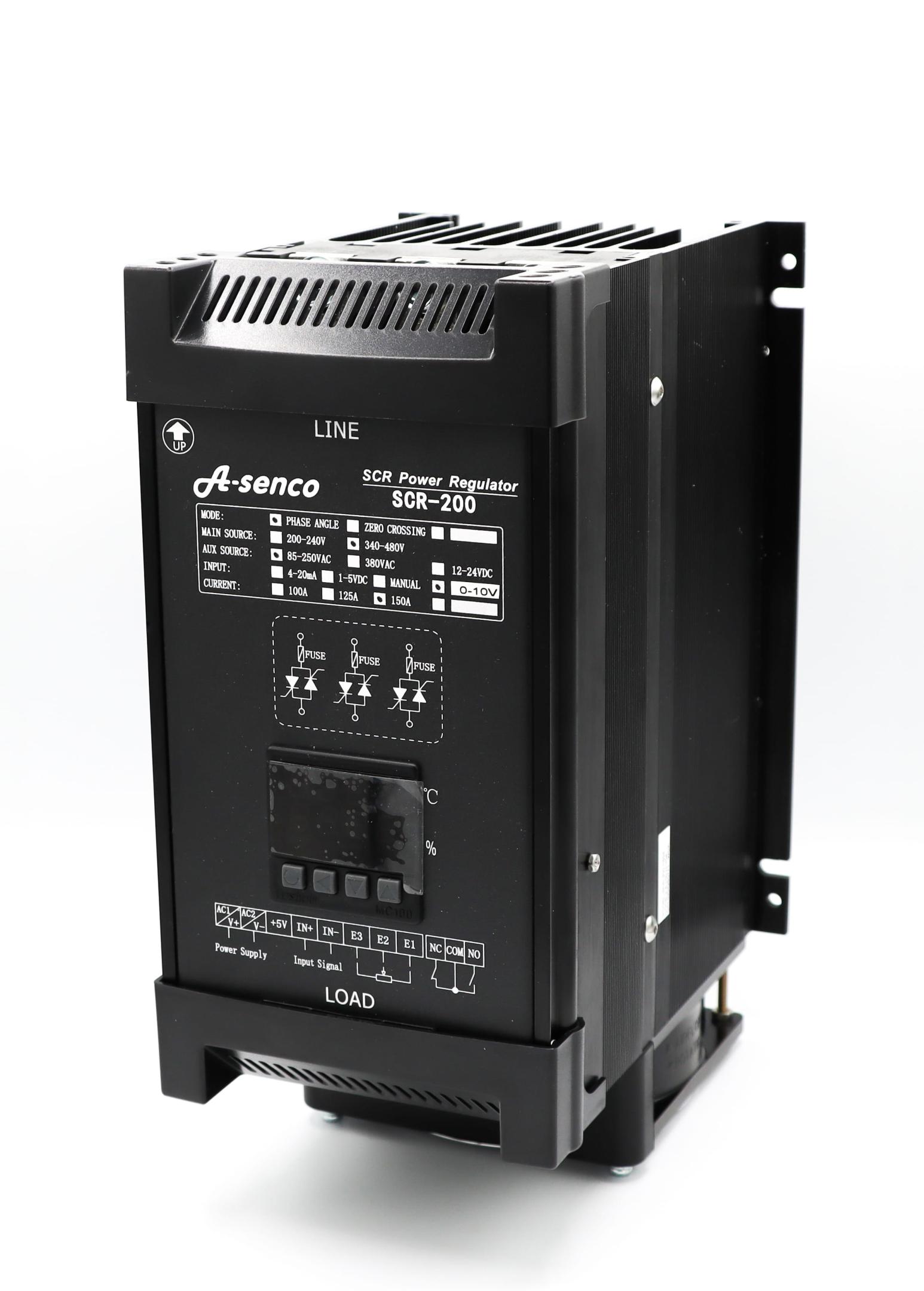

3-Phasen Thyristorsteller SCR-200 100-200A

3 ~ Phasen Thyristorsteller SCR-Modul, für Dreieck- und Sternschaltung

Beschreibung

Solid-State Thyristorsteller werden ähnlich wie Solid-State Relais zur  Leistungsregelung von Lasten eingesetzt. Im Unterschied zu SSR-Relais erfolgt bei Thyristorstellern die Leistungsregelung nicht durch Taktung des Ausgangs (Pulsweitenmodulation), sondern stufenlos über einen sogenannten Phasenanschnitt der Sinuskurve des Laststromes. Vorzugsweise wird diese Technik zur stufenlosen Regelung und für Stellbetrieb bei ohmschen Lasten angewandt (z.B. elektrische Heizungen). Der SCR-200 ist mit einem Konfigurationsmenü ausgestattet, welches in der Grundausstattung bereits verschiedene nützliche Funktionen bereithält.

• Kompakte Bauweise mit vormontierten Modulen. Thyristorsteller inkl. Halbleiter-Schmelz-Sicherungseinsätzen Typ aR.

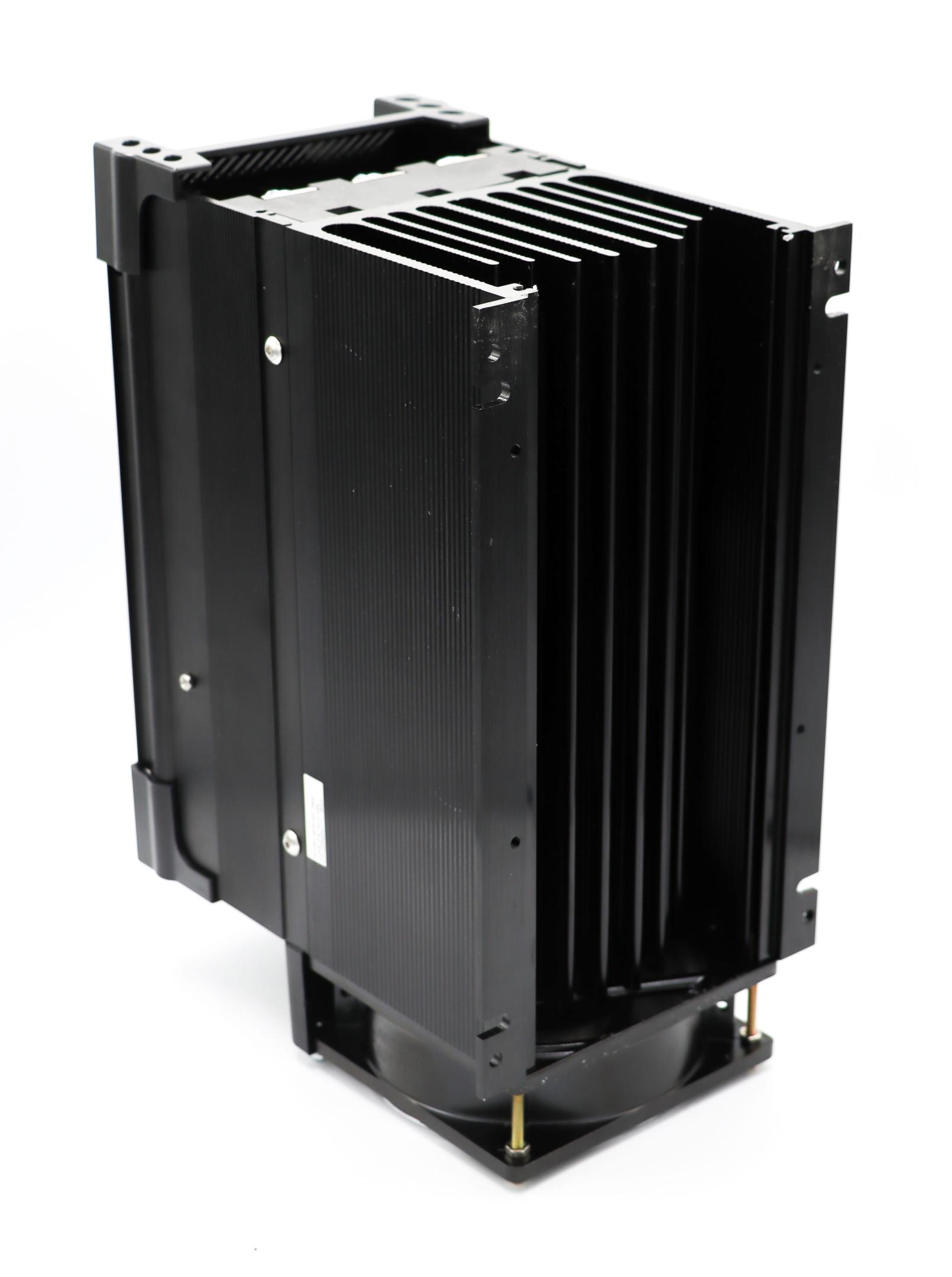

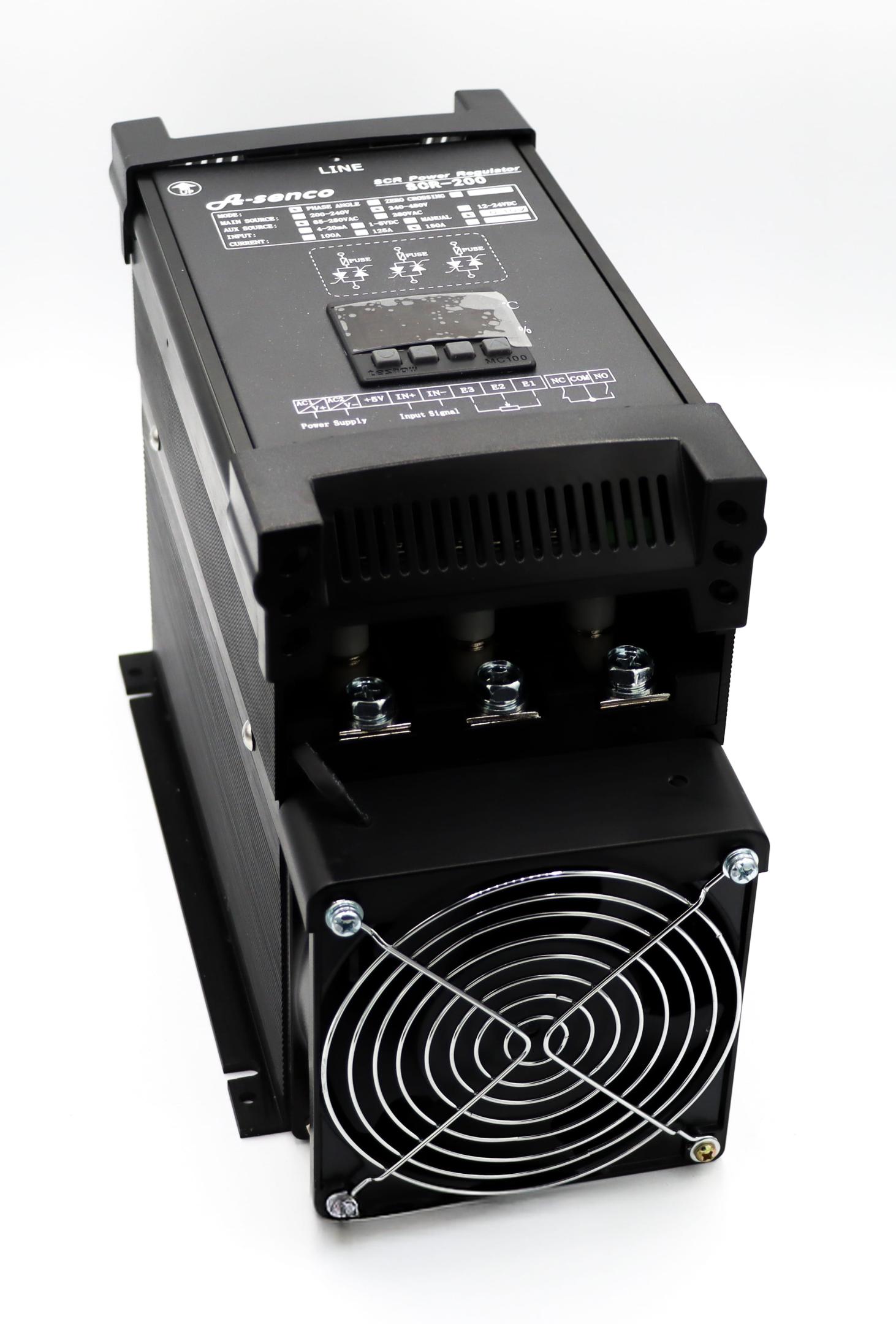

• Mit integriertem Kühlkörper und Lüfter als Funktionsmodul zur Integration innerhalb einer Gesamtanlage.
• Minimallastvorgabe und Maximallastbegrenzung in Prozent mittels Konfigurationsmenü, Sanftanlauf per Menü einstellbar zwischen 0 und 10 Sekunden.
• Integriertes Sicherheitskonzept: Ausgangsleistung-Indikator, Temperaturanzeige, Übertemperaturüberwachung mit automatischer Lastreduktion, Alarmfunktion, Rs485 Schnittstelle und mehr je nach ausgewählter Variante.
• Zweizeiliges Display mit Tastatur und Parameterfunktion.
• Die Gehäusekonstruktion besteht aus Aluminium und flammwidrigen Kunststoffen, widerstandsfähig gegen mechanische und thermische Belastung.



Ausstattungsmerkmale SCR-200:

• Dreiphasiger Leistungsregler mit automatischer Phasenerkennung
• Einstellbare Soft-start-Funktion
• Integriertes Display zur Status- und Fehleranzeige
• Integrierter Kühlkörper mit Lüfter, temperaturgesteuert
• Übertemperaturalarm mit Ausgangsschutz
• Maximum und minimum Output konfigurierbar
• Stoß freie Umschaltung zwischen Automatischer und manueller Steuerung
• RS-485 Modbus RTU-Schnittstelle (auswahlabhängig)
• 1 Alarm mit Relaisausgang (No+Nc) bereits in der Standardausführung
• Verschiedene Lastspanungen und Verdrahtungsmöglichkeiten (auswahlabhängig)
• Stromversorgung SCR wahlweise 85-265Vac oder 12-24Vdc (auswahlabhängig)
• Input, 0-10Vdc, 0-5Vdc & 0-20mA oder 2-10Vdc, 1-5Vdc & 4-20mA (auswahlabhängig)
• Nennlaststrom-Optionen: 100A,150A, 200A.
• SCR-200 ist ausschließlich für ohmsche Lasten geeignet.

Hinweis:
Die bei Phasenanschnittsteuerung grundsätzlich entstehende Verzerrungsblindleistung ist entsprechend geltenden Normen nicht eingeschränkt, wird jedoch meist in den technischen Anschlussbedingungen der örtlichen Netzbetreiber eingeschränkt auf kleine Leistungen. Im Zweifelsfall erkundigen Sie sich bei Ihrem zuständigen Elektrizitäts-Versorgungsunternehmen nach den in Ihrer Region gültigen Vorschriften.
Die Angaben der Peaklast (z. B. 40A) ist die max. Schaltlast einschl. evtl. Anlaufströme oder Induktivströme bei Lasteinschaltung, die grundsätzlich großzügig mitberechnet werden müssen. Halbleiterschalter sind nicht überlast fähig, was bei der Auswahl von Sicherungssystemen berücksichtigt werden muss.
In Verbindung mit dem integriertem Kühlkörper ist ein 100A Thyristorsteller mit einer ohmschen Lasten von ca. 50 - 60A bei 100% Einschaltdauer ohne weiteres zu realisieren. Die Angaben gehen von üblichen Umgebungsbedingungen (Raumtemperatur und Luftzirkulation) aus. Nach Inbetriebnahme ist die Temperaturerwärmung am Thyristor während des Betriebs empirisch zu prüfen (max. 50°C) und ggf. weitere Maßnahmen für eine bessere Wärmeableitung zu treffen.
Für Rechenkünstler: Die Wärmeleistung am Thyristor kann durchschnittlich mit 1,2Watt / Ampere Schaltlast während der Durchschaltung angenommen werden.
Für Geräte und Anlagen, welche Thyristoren enthalten, müssen meist zusätzliche Filter zur Einhaltung der Europäische EMV-Richtlinie 2014/30/EU verwendet werden.
