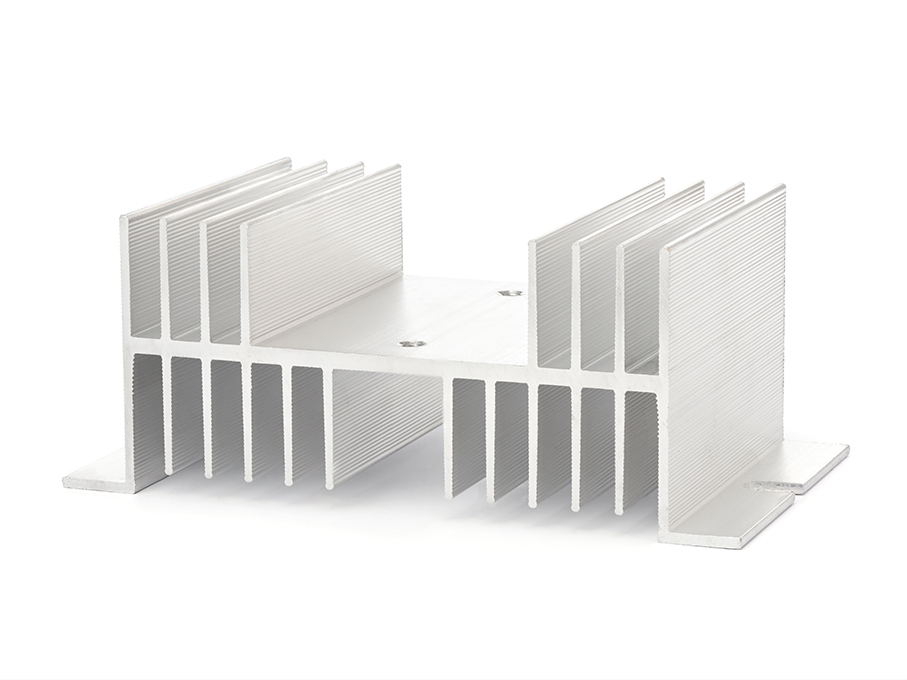

Kühlkörper für SSR Relais, flache Bauform 125x70mm

Art.Nr.: KK-505-Mw-w-aFlach

EUR 9,34
inkl. 19 % USt

  • Sofort versandfähig, ausreichende Stückzahl Sofort versandfähig, ausreichende Stückzahl
  • Lieferzeit 1-2 Tage
  • Gewicht 0,18 kg

Produktbeschreibung

Vollmetall-Aluminium-Kühlkörper für mittlere Lasten

Beschreibung

Flacher Profil-Kühlkörper aus Vollaluminium zur Befestigung auf einer Montageplatte (z.B. im Schaltschrank).
Lochabstand zur Befestigung ca. 115mm, Lochmaß ca. 5 x 7mm mittig auf Längsachse. Grundfläche ca. 125 x 70mm. Montagefläche für SSR: 50 x 70mm mit zwei Befestigungsgewinden M4, Lochabstand für Montage SSR-Relais: 48mm mittig angeordnet

Technische Daten

MaterialVollaluminium
MaßeGesamt: 125 x 70mm (Lochabstand 115mm)
Höhe: ca. 50mm
Montagefläche SSR: 50 x 70mm (Lochabstand 48mm)
BefestigungSchraubbefestigung auf ebener Fläche über mittig angebrachte Langlöcher, jeweils 5 x 7mm. Lochabstand: 115mm
SSR-Befestigung mittels vorhandener M4-Gewinde, Lochabstand 48mm mittig angeordnet.
Die Verwendung von Wärmeleitpaste wird empfohlen (unsere Artikelnummer: Z-11).
Geeignete SSR-RelaisSolid-State-Relais wie z. B. unsere Art.-Nr. SSR-500 oder ähnliche gleicher Baugröße. Für zu schaltende Lasten bis ca. 3,5 kW im Dauerbetrieb oder entsprechned größere Lasten im Intervallbetrieb.
