3-Phasen Halbleiter Solid State Relais 230-400V AC / DC Steuerspannung

Art.Nr.: SSR-602-604x

ab EUR 73,15
inkl. 19 % USt

  • Sofort versandfähig, ausreichende Stückzahl Sofort versandfähig, ausreichende Stückzahl
  • Lieferzeit 1-2 Tage
  • Gewicht 0,3 kg
  • Nennlast:



Bitte wählen Sie Ihre gewünschte Variation um das Produkt in den Warenkorb zu legen.

Produktbeschreibung

3-phasiges Halbleiterrelais

Beschreibung

SSR-Solid-State-Relais zur Schaltung von Lastströmen im Bereich 48 -480VAC, (üblicherweise 230 - 400 VAC) bis zu einer Stromstärke von max. 3x40 bzw. 3x80 Ampere (Nennlast bitte oben auswählen).

  • Lastschaltung: 24 ...480V AC
  • Steuerspannung: 3 ...32VDC
  • Beidseitige Nulldurchgangsschaltung
  • Galvanische Trennung der Last durch Optokoppler
  • Mit Berührungsschutz IP20 z.B. für Schaltschrankeinbau
  • Signalisierung des Schaltzustandes über LED


Geeignet zur Schaltung von unterschiedlichsten Lasten, insbesondere in Verbindung mit P.I.D.-Regelstrecken oder bei hoher Schalthäufigkeit. Durch die beidseitige Nulldurchgangsschaltung zur Schaltung von elektrischen Heizungen sehr gut geeignet.
SSR-Relais arbeiten geräuschlos. Prellfreie Schaltung und lange Lebensdauer auch bei hohen Schaltfrequenzen zeichnen diese Relais aus.



Technische Daten

Schaltungsart Thyristorschaltung mit Nullspannungsdurchgang beidseitig (zero-crossing-detection) für die meisten Anwendungen geeignet.
Eingangsspannung 3 ...32V DC Steuerspannnung
Lastschaltung Der mögliche Spannungsbereich in dem die Last geschaltet wird, beträgt 24 ...480V AC.
Zur Absicherung der Last bei Verwendung von SSR-Relais empfehlen wir Ihnen die Verwendung von superflinken Schmelzsicherungen mit Eignung zur Absicherung von Halbleiterschaltern.
Abwärmfaktor SSR-Relais erzeugen unabhängig der gewählten Größe eine Wärmemenge von ca. 1,2 Watt / Ampere, während der Durchschaltung der Last. Die max. Betriebstemperatur sollte 60°C nicht übersteigen.

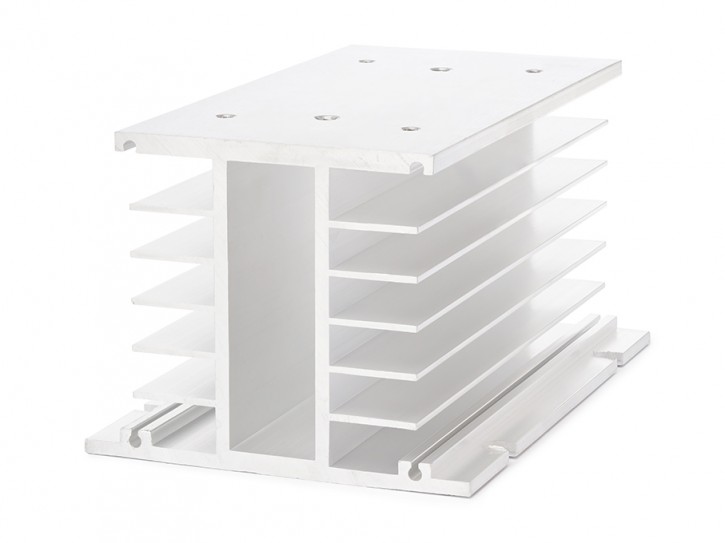

Montage Auf ebenem, wärmeableitendem Untergrund, wie z.B. Montageplatte oder Schaltschrank bei mittleren Leistunge. Bei größeren Schaltleistungen finden Sie bei uns passende Kühlkörper. Für kleine Schaltleistungen unterhalb von 2 -3 Ampere besteht die Möglichkeit zur Montage z.B. auf einer metallischen Gehäuserückwand.
Lochbild rechteckig, zentrisch 47 x 94mm (4 Bohrungen, Rechteckmaß, zentrisch auf Grundplatte)
Maße Außenabmessungen ca. 75x105x37mm (LxBxH mit Schutzkappe). Gehäuse aus flammwidriger Epoxy-/ Kunststoffkonstruktion. Als Wärmetauschfläche ausgestalteter Edelstahlboden.
Schutzart IP20
