A-Senco Temperaturregler TR-80y Output: 2x Relais

Bedienungsanleitung

A-Senco Temperaturregler TR-80y Output: 2x Relais

Art.Nr.: TR-80y-G21rel

EUR 56,18
inkl. 19 % USt

zzgl. Versandkosten

Sofort versandfähig, ausreichende Stückzahl
Lieferzeit 1-2 Tage
Gewicht 0,35 kg

Stück

Produktbeschreibung

Vielseitig einsetzbar- als P.I.D. und On/Off-Regler

Beschreibung

Der Modelltyp A-Senco TR-80y ist sowohl für Heiz- und Kühlbetrieb konfigurierbar.

Trotz seiner sehr vielseitigen Programmierungsmöglichkeit bleibt der TR-80y einfach in der Bedienung und zeichnet sich durch zuverlässigen Betrieb aus.

Am Fühlereingang des Reglers können verschiedene Sensoren (siehe Tabelle unten) angeschlossen werden. Zusätzlich bietet der TR-80y die Möglichkeit, wahlweise Analogsignale wie z. B. 0 ...5V als Standardsignal anstelle eines Sensorsignals einzuspeisen und auszuwerten.

Der TR-80y hält zwei separate Regelausgänge bereit, wovon jedem Ausgang ein separater Sollwert zugeordnet werden kann. Üblicherweise geschieht die Belegung des ersten Ausgangs 1 als Regelausgang (wahlweise P.I.D. oder On/Off-Regelstrecke). Der zweite Ausgang kann als Alarmausgang (High- oder Low-Alarm) konfiguriert werden. Beim TR-80y sind beide Ausgänge als potentialfreie Relaiskontakte mit einer max. Belastbarkeit von 2A bei 230VAC ausgeführt. Wobei Ausgang 1 als potentialfreier Relaisausgang (negierbar für Kühl oder Heizbetrieb) und Ausgang 2 als potentialfreier Wechselkontakt (3 Anschlusspunkte) ausgeführt ist.

Neben den Standardfunktionen besitzt der TR-80y weitere sinnvolle Features wie z. B. eine Begrenzung des durch den Bediener vorwählbaren Sollwertes (wirksam in beide Richtungen), eine automatische vorübergehende Alarmdeaktivierung direkt nach dem Einschalten des Reglers , Passwortschutz für den Zugang zu den Konfigurationsparametern oder wahlweise auch verriegelte Sollwerteinstellung (z. B. bei öffentlich zugänglichem Betrieb zur Verhinderung von versehentlicher Eingabe).
Für den P.I.D.-Betrieb steht eine Autotuning-Funktion (selbstständige Anpassung der P.I.D.-Parameter an Ihren Prozess) zur Verfügung. Eine manuelle minimale Taktzeitvorgabe, z. B. bei Verwendung mech. Lastschütze, ermöglicht eine individuelle Anpassung der P.I.D.-Regelstrecke an Ihren Prozess, z. B. für Anwendungen, bei denen keine SSR-Relais zur Lastschaltung verwendet werden können.

Technische Daten

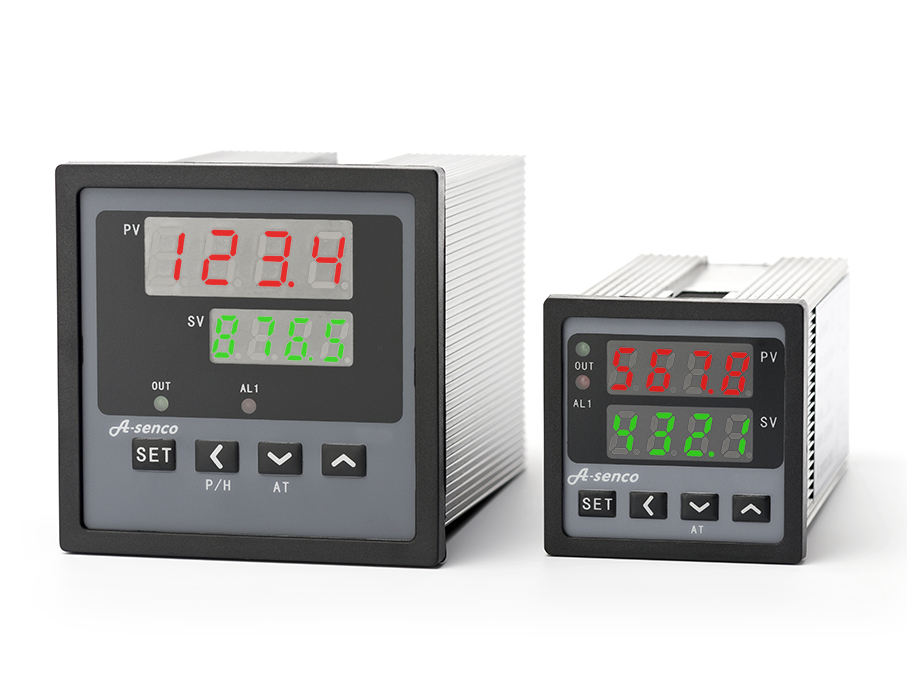

Gerätebezeichnung	TR80y (DIN 1/8 = 72 x 72mm)
Betriebsart	On/Off-Betrieb mit frei einstellbarer Hysterese oder wahlweise PID-Regelstrecke mit Autotunefunktion
Steuerspannung	230V AC. (Akzeptanz: 85 -260VAC / DC) Absicherung mit ca. 250mA empfohlen.

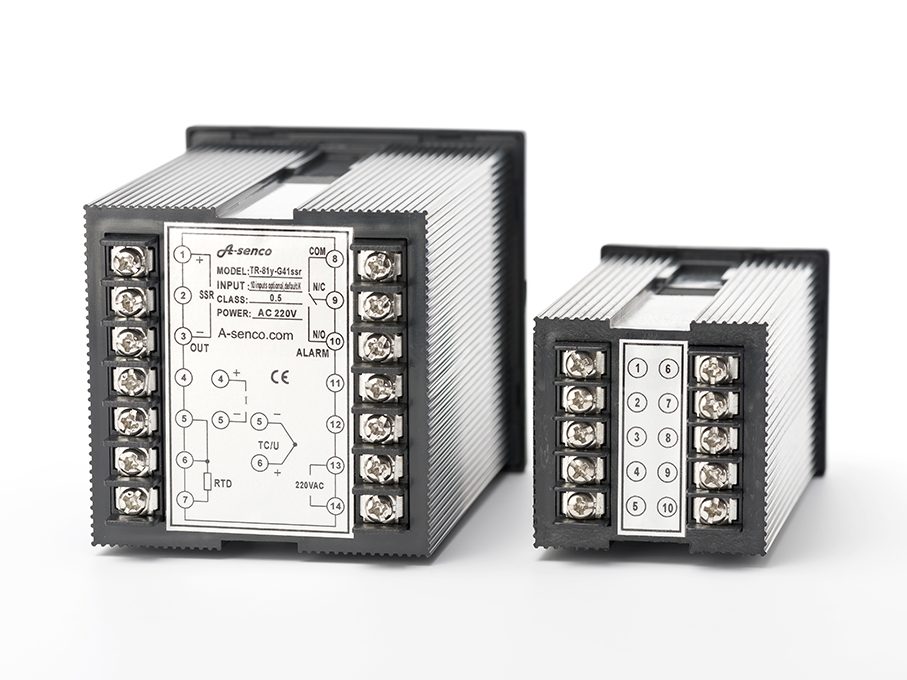

Output	1x Regelausgang Relais potentialfreier Kontakt, negierbar für Kühlbetrieb. 1x Regelausgang potentialfrei als Wechselkontakt ausgeführt. Max. Belastung 2A bei 230VAC (ohmsche Last)
Input	Der Anschluss folgender Fühlertypen ist möglich: PT100 / Cu50 Thermoelemente der Typen K, S, E, J Folgende Analogsignale sind als Eingang möglich: 0 ...5V / 1 ...5V
Messbereich	-200,0... +1750,0 Grad C in Abhängigkeit des verwendeten Fühlertyps. Bzw. theoretischer Messbereich -1999 ...+9999 bei Verwendung eines Analogsignals als Input.
Anzeigeeinheit	Zweizeilige LED-Anzeige Obere Zeile (PV): Kontinuierliche Anzeige der momentanen Temperatur. Untere Anzeige (SV): Kontinuierliche Anzeige des eingegebenen Sollwertes. Über ein Menüparameter kann die Anzeigeauflösung je nach verwendetem Input gradgenau, oder wahlweise mit Anzeige einer Nachkommastelle (000.0) eingestellt werden. Bei Analogwertinput stehen Ihnen max. 3 Nachkommastellen zur Verfügung. Unabhängig der Anzeigeauflösung beträgt die Messwertauflösung immer 1/10 Grad bzw. Anzeigeeinheit.
Features	Autotune zur Selbstfindung der optimalen P.I.D.-Regelstrecke Kalibrierfunktion bei Fühlerabweichungen (nicht eichfähig) Menüzugang Codegesichert gegen unbefugten Eingriff Schnellzugriff zur Veränderung der Solltemperatur bei laufendem Betrieb (bei Bedarf blockierbar). Passwortschutz gegen unbefugte Bedienung Sollwertbegrenzung high und low verschiedene Alarmmodi
Hysterese	Frei programmierbare Hysterese im Bereich 0,0 ...200.0 (bzw. 0 ...2000) einstellbar, für jeden Ausgang separat. Beidseitig wirkend.
Permanentspeicher	Die vorgewählte Parametrierung bleibt auch nach Stromausfall erhalten.
Sicherheitsausrüstung	Codegeschützter Menüzugriff. Fühlerbruch- und Fühlerkurzschlusserkennung mit Fehlermeldung und Notabschaltung. Bei Bedarf automatische temporäre Deaktivierung des Alarms beim Einschalten mit autom. Selbsaktivierung nach Erreichen der Betriebsparameter.
Maße	DIN 1/8 = Einbaumaß 72 x 72 x 98mm (HxBxT), Ausschnittsmaß Fronttafel 68 x 68mm Bitte beachten Sie, dass das kleinere Modell dieses Reglers so nicht mehr verfügbar ist und ersetzt wurde durch eine modifizierte Variante: TR-80
Sonstiges	Auslieferung erfolgt mit ausführlicher Bedienungsanleitung, welche auch unten zum Download zur Verfügung steht. A-senco ist eine eingetragene Marke der Pohltechnic.com GbR
