Temperaturregler A-senco TR-45 TR-46 TR-47 SSR- und Relais-Ausgang

Art.Nr.: TR-45-47x

EUR 59,98
inkl. 19 % USt

zzgl. Versandkosten

Sofort versandfähig, ausreichende Stückzahl
Lieferzeit 1-2 Tage
Gewicht 0,07 kg

Bitte wählen Sie Ihre gewünschte Variation um das Produkt in den Warenkorb zu legen.

Produktbeschreibung

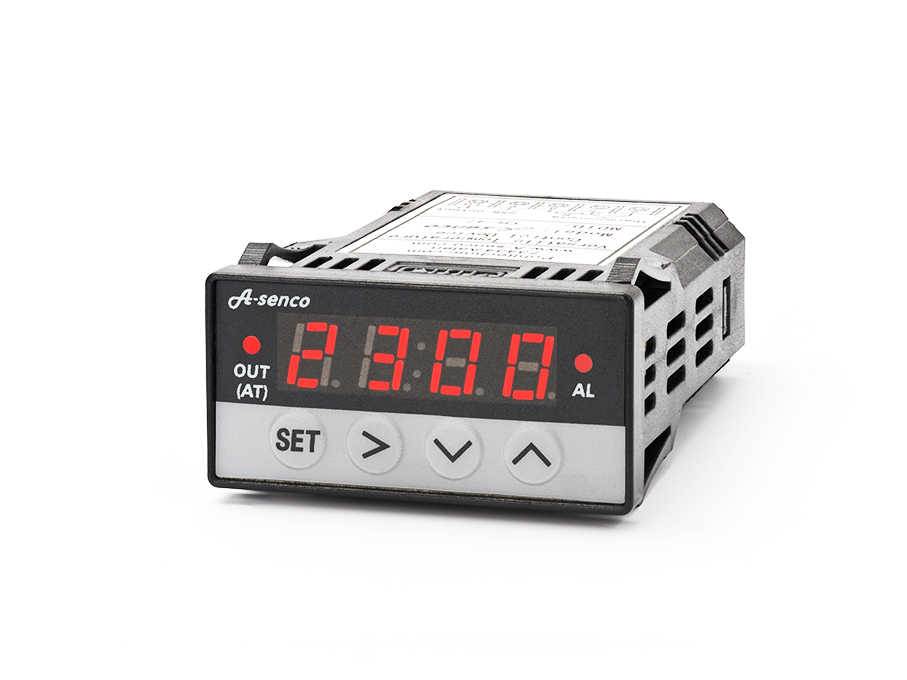

A-senco Universal-Temperaturregler DIN 1/32

Beschreibung

Unsere Temperaturregler der Bezeichnungen TR-45, TR-46 und TR-47 sind hochwertige Regelgeräte sowohl für ON/OFF Zweipunkt-Regelungen, oder wahlweise komfortabler P.I.D. Regelstrecke.
Der A-senco Temperaturregler besitzt einen konfigurierbaren Eingang für eine Vielzahl von Widerstand-Temperatursensoren und Thermoelemente (siehe Tabelle unten). Der Regler ist für den Heiz und Kühlbetrieb konfigurierbar. Der Messbereich wird durch den verwendeten Fühlertyp bestimmt und ist geräteseitig erst im Bereich -199°C ...+2.300°C limitiert. Durch in dieser Ausführung zusätzlich implementierte sinnvolle Funktionen, ist der Regler in dieser Variante für einen weiten Anwendungsbereich in Industrie und Labors geeignet.

Fühlerbrucherkennung mit autom. Lastabschaltung
Frei konfigurierbarer zusätzlicher Schaltausgang
4 vorwählbare Betriebsmodies mit versch. Konfiguration der Ausgänge
Dreileiteranschluß mit Leitungskompensation für PT100 -Fühler
unbegrenzt frei konfigurierbare Hysterese im On / OFF-Betrieb
Autotune-Funktion zur optimalen P.I.D.-Regelstrecke ohne manuelle Parametrierung
Zusätzliche digitale Filter u. manuelle Schwingungsunterdrückung im P.I.D.-Betrieb
Kalibrierfunktion etc.,

Der Bediener kann über Schnellzugriffstasten auch bei laufendem Betrieb die voreingestellten Sollwerte mittels Tastendruck verändern. Der Regelausgang 1 ist mit einem Kleinspanungsausgang ca. 10 VDC für den Anschluß eines SSR-Halbleiterrelais vorgesehen. Der Schaltausgang 2 ist als potentialfreier Kontakt (programmierbar als Öffner od. Schließer) vorgesehen.

Im ON / OFF-Betrieb lässt der Regler eine unbegrenzte Hysterese zu, welche auch als mit dem Sollwert mitlaufend eingestellt werden kann. Zur Ermittlung einer optimalen Regelstrecke im P.I.D.-Betrieb enthält der XMT7100 eine Autotunefunktion. Ein manueller Eingriff ist möglich, jedoch in der Regel nicht erforderlich.
Eine mitgelieferte ausführliche Betriebsanleitung in deutscher Sprache erläutert Installaton, Inbetriebnahme und Bedienung in verständlicher Weise.

Technische Daten

Gerätebezeichnung	A-senco TR-45 (230V AC/DC), TR-46 (24V DC) , TR-47 (12V DC)
Betriebsmodus	P.I.D.-Betriebsmodus mit Autotunefunktion oder On/Off-Betrieb mit einstellbarer Hysterese
Steuerspannung	bitte wählen Sie oben Ihre benötigte Versorgungsspannung: 230V AC/DC 24V DC 12V DC
Output	Schaltausgang 1: SSR-Kleinspannungsausgang ca. 10V DC Schaltausgang 2: Relaisausgang potentialfrei max. 2 Ampere. Als Öffner oder Schließer konfigurierbar
Input	Multisensorfähig: Widerstandssensoren PT100 und Cu50 sowie Thermoelemente der Typen T, R, J, B, S, K, E und Wre/Wre25
Hysterese	Im Zweipunktbetrieb (On/Off) frei vorwählbare Hysterese (Wiedereinschaltverzögerung). Mitlaufend mit dem Sollwert fixiert.
Autotuning	Bei Verwendung einer P.I.D.-Regelstrecke enthält der Regler eine Funktion zur Ermittlung optimaler Einstellwerte bei angeschlossenem Verbraucher. Zusätzliche Optimierung über Filter bzw. Schwingungsunterdrückung möglich.
Messbereich	-199,0 bis 2.300°C (fühlerabhängig). Kontinuierliche Istwert-Anzeige mittels Display. Displayhöhe ca. 10mm auch bei Tageslicht gut lesbar.
Messauflösung	1/10°C bei Verwendung Fühlertyp PT100, ansonsten 1°C. Anzeige umstellbar von Celsius in Fahrenheit.
Kalbrierung	Kalibrierfunktion zur Kompensation von Fühlertoleranzen. Nicht eichfähig.
Statusmeldungen	LED-Signal für Ausgang 1 / Ausgang 2 aktiv, Autotune-Funktion aktiv.
Ruhestromverbrauch	1-3Watt
Umgebungsbedingungen	Max. 45°C, max. 85% rel. Luftfeuchte ohne Kondensatbildung. Nicht aggressive Umgebung (z. B. nicht in der Nähe säurehaltiger Batterien installieren)
Abmessungen	ca.24 x 48 x 80mm (HxBxT), Ausschnittsmaß: 22 x 45mm = DIN 1/32
Sonstiges	Auslieferung erfolgt mit detaillierter Bedienungsanleitung, welche auch unten zum Download bereit steht. A-senco ist eine eingetragene Marke der Pohltechnic.com GbR
