Produktbeschreibung

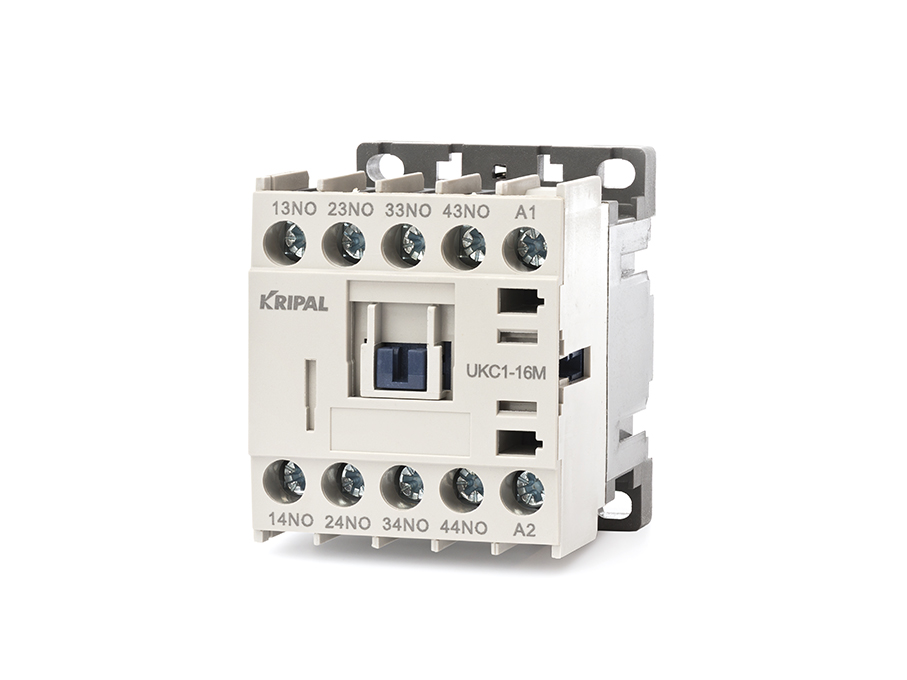

Lastrelais mit 4 x NO-Kontakten, jew. 20A
BESCHREIBUNG
Mechanisches Universalrelais zur Schaltung unterschiedlichster Lasten. Steuerspannung 230VAC.
4 gleichwertig ausgelegte Schaltkontakte NO (in Ruhestellung geöffnet).
Geeignet zur Montage auf 35mm Standardhutschiene oder wahlweise Montage auf Montageplatte mittels Schraubbefestigung. Kompakte Bauform. Die angegebene Schaltleistung bezieht sich auf rein ohmsche Lasten (AC1 = th= 20A)
Technische Daten
| Montage | auf Hutschiene 35 mm oder wahlweise auf Montageplatte mittels Schraubbefestigung. |
|---|---|
| Schalttyp | Mechanisch mittels Magnetspule mit Spulenspannung 230 VAC (Anschluss an A1 und A2). |
| Schaltlast | AC1 = 20A max. Bei Schaltung von Motoren oder ähnlichen Lasten ist die Induktivlast zu berücksichtigen. Geeignet für den Einsatz im Spannungsbereich : 230VAC (AC3 = max. 4 KW) 400VAC (AC3 = max. 7,5 KW) ... 690VAC (AC3 = max. 4 KW) |
| Kontakte | 4 x NO stromlos geöffnet Kontaktbelastung jeweils ,max. 20A (AC=1) |
| Maße | Breite ca. 45 mm Höhe ca. 58 mm Tiefe ca. 58 mm |
| Techn. Normen | CE, IEC60947, VDE0660, BS5424. |
| Schutzart | IP20 (für den Einbau in Schaltschränke od. ähnl. Gehäuse) |
