Produktbeschreibung

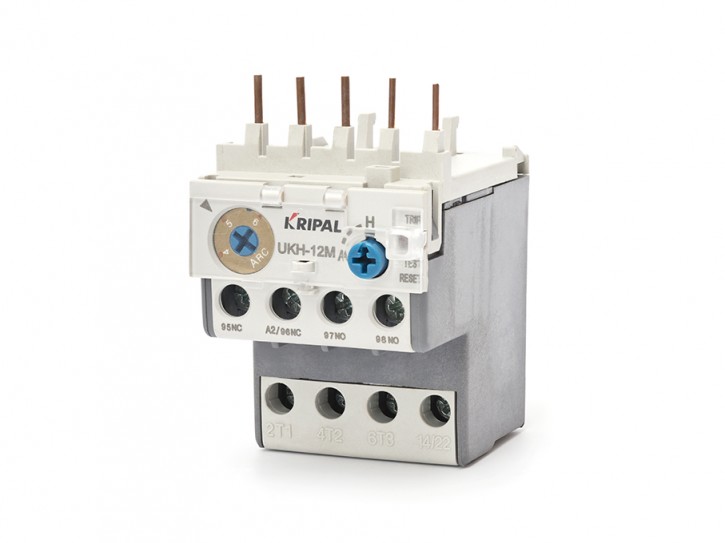

Motorschutzschalter für Lastrelais
Beschreibung
Motorschutzschalter für unsere Lastrelais SLR-5 und SLR-52 (aufsteckbar).
Als Überlastrelais mit einstellbarer Auslöseempfindlichkeit im Bereich 0,1A bis 16A Auslöselast für Kleinmotoren 230V / 400VAC. Wählen Sie den für Ihre Anwendung notwendigen Auslösebereich mittels dem Auswahlfeld im oberen Bereich der Artikel-Ansicht. Der genaue Wert in Ampere ist dann am Motorschutzschalter individuell für Ihren Motor einzustellen.
Wahlweise Autoresetfunktion (schaltet sich nach Auslösung automatisch nach Abkühlphase wieder ein) oder Handreset (manuell mittels Taster) einstellbar.

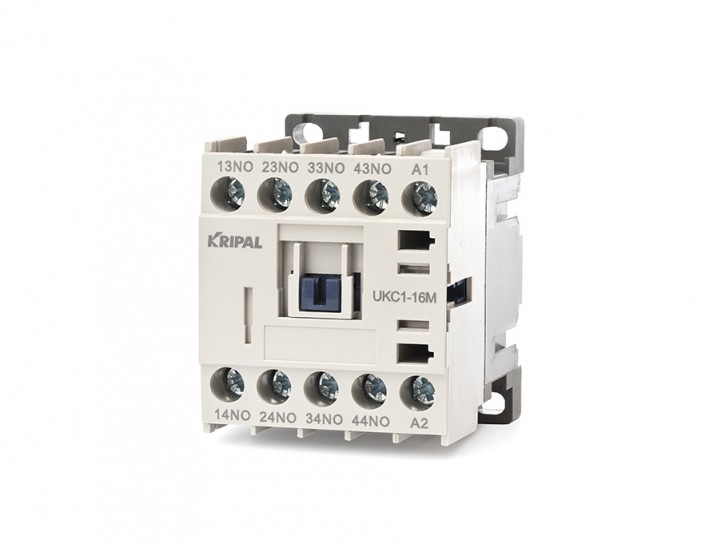

Die Montage erfolgt durch Direktverbindung der Kontaktleiste mit der unteren Kontaktleiste unseres mech. Lastrelais Art.-Nr. SLR-5 od. SLR 51.
| Art.-Nr. | Absicherungsbereich |
|---|---|
| SLR-53 | 0,10 ...0,16 Ampere |
| SLR-54 | 0,16 ...0,25 Ampere |
| SLR-55 | 0,25 ...0,40 Ampere |
| SLR-56 | 0,40 ...0,63 Ampere |
| SLR-57 | 0,63 ...1,00 Ampere |
| SLR-58 | 1,00 ...1,60 Ampere |
| SLR-59 | 1,60 ...2,50 Ampere |
| SLR-60 | 2,50 ...4,00 Ampere |
| SLR-61 | 4,00 ...6,00 Ampere |
| SLR-62 | 5,00 ...8,00 Ampere |
| SLR-63 | 6,00 ...9,00 Ampere |
| SLR-64 | 7,00 ...10,0 Ampere |
| SLR-65 | 9,00 ...13,0 Ampere |
| SLR-66 | 12,0 ...16,0 Ampere |
Technische Daten
| Aufbau | 46 x 69 x 67 mm (BxHxT ohne Adapterplatte) 46 x 90 x 76 mm (BxHxT mit Adapterplatte) |
|---|---|

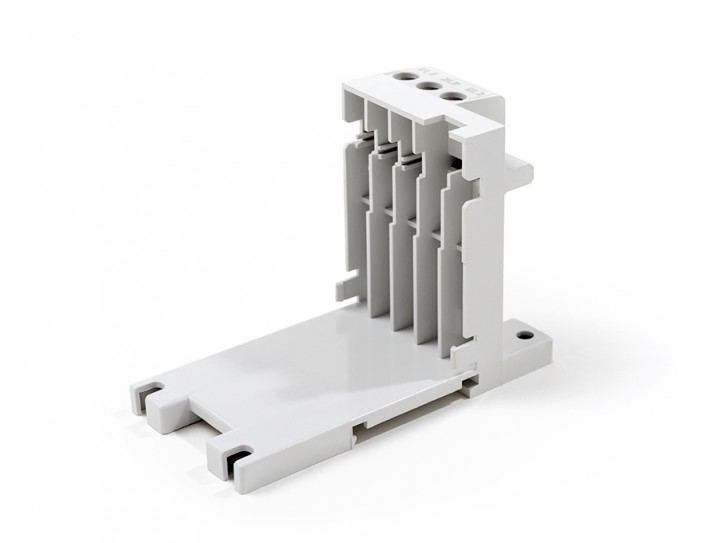

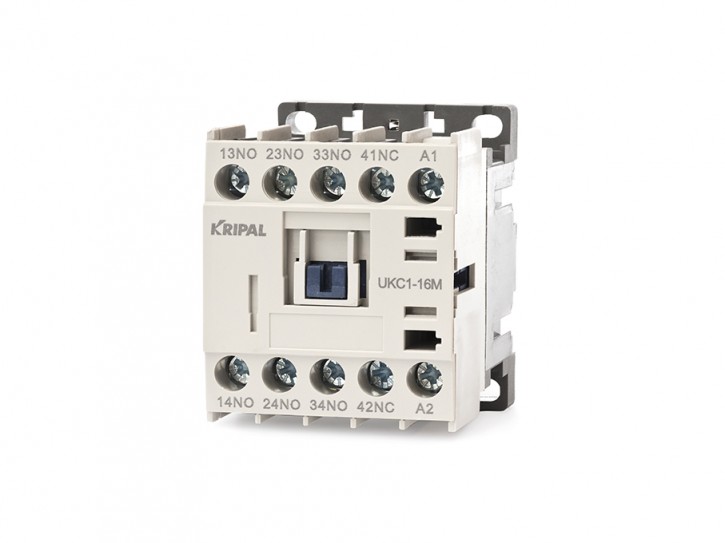

| Anschluss | Durch Aufstecken an Lastschütz SLR-5 oder SLR-52 mit separat zu bestellender Adapterplatte Art.-Nr. HSA-2 kann das Sicherungsmodul auch direkt auf Hutschiene montiert werden. |
| Verwendung | Überlastschutz von Kleinmotoren 1-phasig oder 3-phasig 230V AC oder 400V AC zwischen 0,1 bis max. 16 Ampere |
