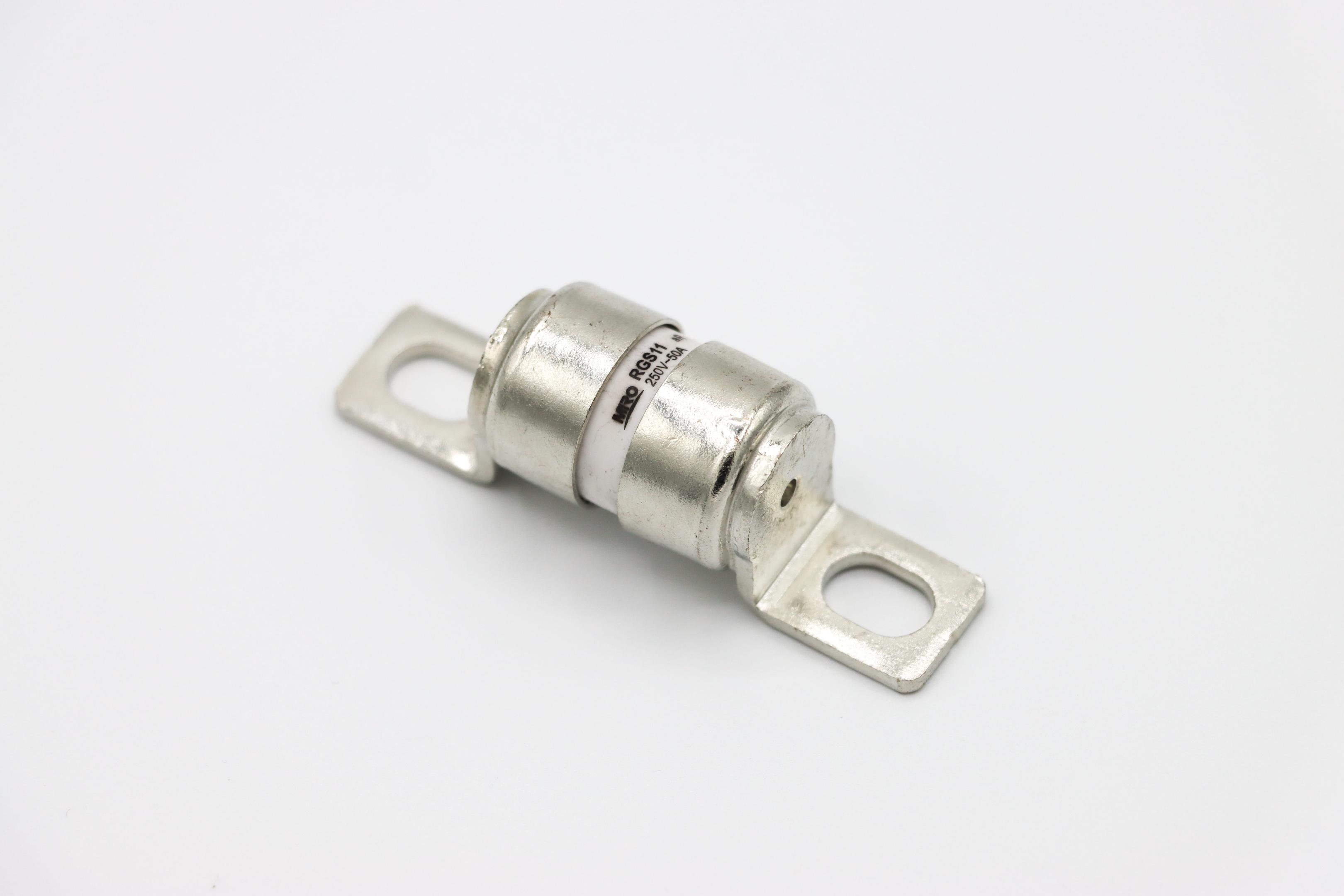

RGS11 für SCR-700 Halbleiter-Sicherungseinsatz aR
Art.Nr.: SICH-37-XX
Hersteller: Pohltechnic.com GbR
EUR 6,68 - EUR 7,85
inkl. 19 % USt
-
Sofort versandfähig, ausreichende Stückzahl
- Lieferzeit 1-2 Tage
- Gewicht 0,03 kg
Produktbeschreibung
RGS11 Schmelzsicherungseinsätze der Betriebsklasse aR
Bitte wählen Sie oben Ihre gewünschten Nennstrom (Auslösebereich in Ampere) aus.
Beschreibung
Verwenden Sie diese Keramik-Sicherungen speziell zur Absicherung von Halbleiterschaltern wie SSR-Relais oder SCR-Phasenanschnittsteuerungen.
Dieser Typ Sicherung ist passend für unsere Thyristorsteller-Serie SCR-700
| Betriebsklasse aR |
|---|
| Die Betriebsklasse aR kennzeichnet die Eignung des Sicherungseinsatzes als superflinken Kurzschlussschutz für Halbleiterbauelemente. (Teilbereichsschutz). Sicherungen der Betriebsklasse aR beinhalten speziellen Schutz gegen Kurzschlussströme und sichern nicht gegen Überlast. Der Schutz vor Überlast muss über eine herkömmliche Absicherung gewährleistet werden. Beispiel: Ist Ihre Last z. B. bereits an einer haushaltsüblichen Schuko-Steckdose 230V angeschlossen und wird über ein SSR-Relais geschaltet, verwenden Sie als zusätzliche Sicherung einen Sicherungseinsatz der Betriebsklasse aR zur Absicherung gegen Kurzschluss. |
Bitte beachten Sie die Angaben zur Auswahl der Sicherungsgröße. Schmelzsicherungen zur Halbleiterabsicherung sind superflink und verwenden als Schmelzdraht eine Silberlegierung. Durch die für Halbleiterschalter notwendige schnelle Auslösecharakteristik arbeiten diese Sicherungen mit Vorheizung und werden im Betrieb warm.
In der Auslegung der Sicherungsgröße ist ein ausreichender Sicherungsstand tatsächliche Schaltlast zur Auslöselast der Sicherung herzustellen. Darüber hinaus sollte die Nennlast des SSR-Relais die Auslöselast der Sicherung mind. um 30% oder auch deutlich darüber, übersteigen.
Beachten Sie, dass eine Auslegung mit zu geringem Abstand zur Nennlast eine übermäßige Erwärmung mit dadurch fühzeitigem Verschleiß (Sicherungsbruch innerhalb der Nennlast) auslösen kann.
Technische Daten

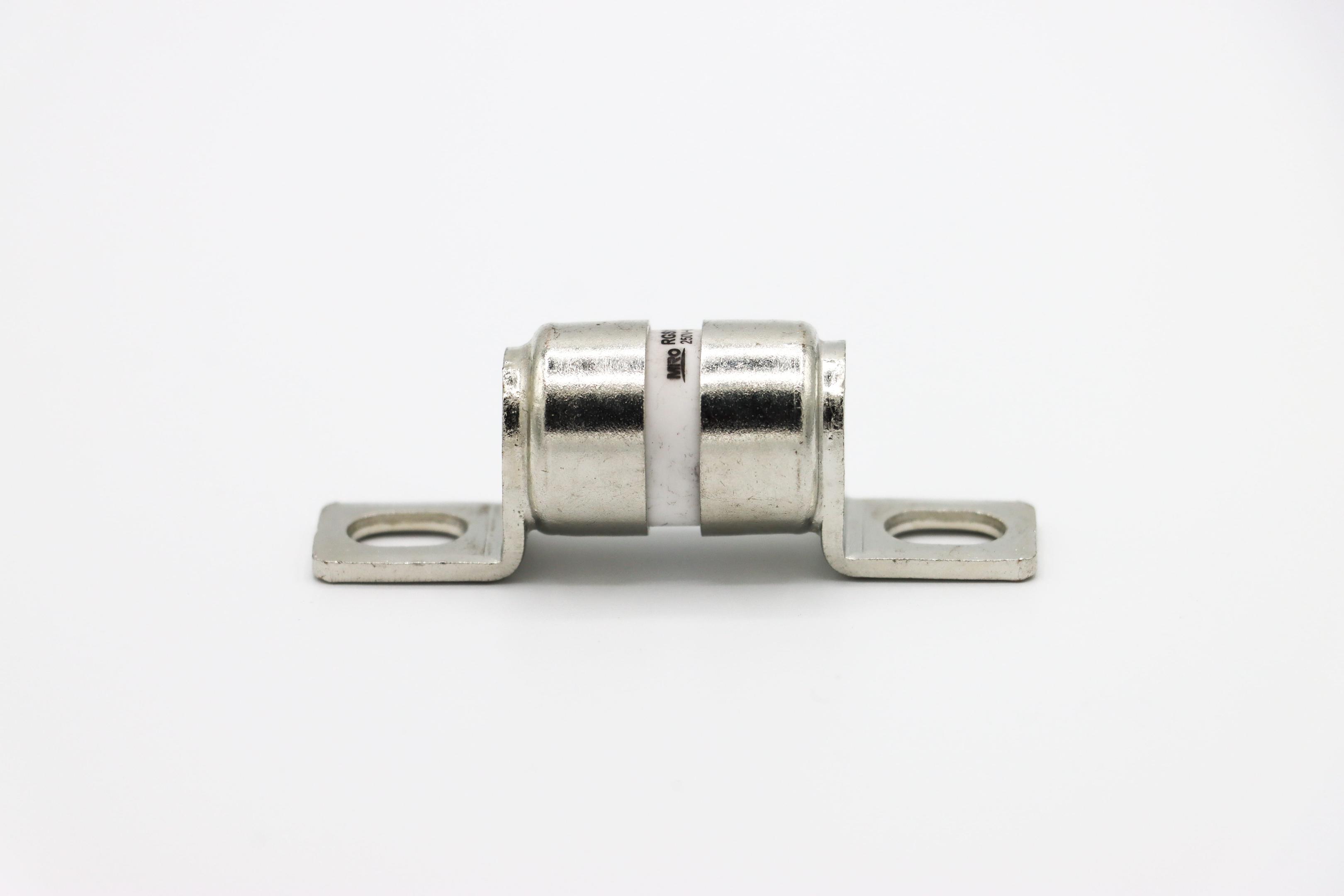

| Aufbau | Keramik-Korpus mit beidseitig metallischen Kontaktkappen mit Anschraublaschen. Schmelzeinsatz: Silberdraht entsprechend der angegebenen Sicherungsgröße |
|---|---|
| Maße | Korpus: ⌀ 15 x 26mm Anschraublaschen Bohrungsabstand: 42mm |
| Auslösebereiche | bitte oben wählen:
|
| Sicherungsklassen |
|
| Hinweis zur Sicherungsklasse aR | Bei Verwendung von Sicherungen der Betriebsklasse aR ist die abzusichernde Last zusätzlich gegen Überlast abzusichern. Beachten Sie, dass Sicherungen dieser Betriebsklasse ausschließlich eine Absicherung von Halbleiterschaltern im Kurzschlussfall beinhalten. Solid-State-Relais und ähnliche Halbleiter-Lastschalter sind mit herkömmlichen Schmelzsicherungen oder Sicherungsautomaten nicht gegen Kurzschluss gesichert, da Standardsicherungen durch Ihre Trägheit kurzzeitig eine sehr hohe Stromlast transportieren können, bevor diese abschalten. Lastschalter auf Halbleiterbasis können durch übliche Sicherungen deshalb nur gegen ansteigende Überlast gesichert werden (z. B. gegen den Anschluss von zu hohen Heizlasten). |
