Drahtloser Sender / Empfänger zur Statuskontrolle des PLC
Beschreibung

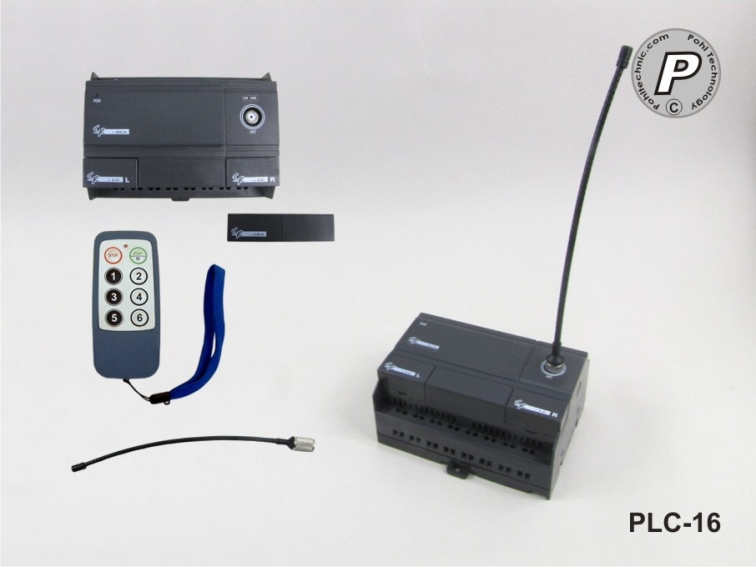

Das Fernsteuerungsmodul für die SR-Kleinsteuerung besteht aus einer Sendestation, einem Empfänger, sowie einer Verbindungsbrücke für einen kabellosen Anschluss zu einem Basismodul oder deren Erweiterungseinheit.
Zur Erhöhung der Reichweite auf bis zu 100m, kann eine Zusatzantenne (Art.-Nr. PLC-19) als Zubehör verwendet werden.
Mit dieser Zusatzausrüstung für die SR-Basismodule können bis zu 6 Schaltausgänge der SR-Kleinsteuerung auf die Sendereinheit gelegt werden.
Durch den modularen Aufbau kann das Fernsteuermodul auch in Verbindung mit Erweiterungsmodulen oder dem Voice-Modul kombiniert werden. Die Verbindung zwischen den Komponenten geschieht hierbei über die beiliegenden Verbindungsbrücken (bei Hutschienenmontage), oder den als Zubehör erhältlichen Kabelsätzen (Art.-Nr. PLC-26). Es ist jedoch strikt darauf zu achten, daß nur Module gleicher Spannungsart (AC oder DC) untereinander kombiniert werden können.
Technische Daten
| Sendereinheit | Robustes, stoßfestes KS-Gehäuse. Ca. 129 x54x26mm (HxBxT). Stop / Start-Tasten, sowie 6 frei zuzuordnende Funktionstasten. Stromversorgung über 2 handelsübliche 1,5V AA Size AA-Batterien (R6-UM3), bzw. entsprechende Akkus. |
|---|---|
| Frequenz, Reichweite | Arbeitsfrequenzen: VHF (310 MHz -340MHz) UHF (415MHz-460Mhz) 1,5W, max. 100m Reichweite (Transmitter Power 3dbm) |
| Steuerspannung | 24V DC. Der Akzeptanzbereich der Anschlussspannung liegt zwischen 12VDC ...24VDC. Eine Absicherung der Steuerspannung mittels Feinsicherung wird empfohlen. |
| Features | Kabellose Kontrolle von max. 6 Outputfunktionen (ON / OFF) der SR-Kleinsteuerung. Lieferumfang: Sender, Empfänger und Verbindungsbrücke zum Basismodul. Belegung von max. 6 Funktionen. Zum Betrieb wird ein Basisgerät benötigt. Der Empänger hat keine eigenen Ausgänge. |
| Montage | Auf Standard-Hutschiene z. B. 35x7. Betrieb nur eingebaut in einem zulässigen Schaltschrank oder Gehäuse zugelassen. |
| Maße | Ca. 126x98x64mm (BxHxT) |
| Erweiterung | Erweiterbar mit allen passenden Modulen der SR-Serie für Steuerspannung 24 V DC (Auf identische Steuerspannung achten). Durch optional erhältliche Zusatzantenne (Art.-Nr. PLC-19) wird eine Reichweitenverbesserung auf max. ca. 100m erzielt. |
| Technische Normen | CE, RoHS, IEC801-3, EN55011 Limit clas B1 |
| Sonstiges | Ausführliche techn. Dokumentationen finden Sie in unserem Forumsbereich unter https://www.kleinsteuerung.org |
