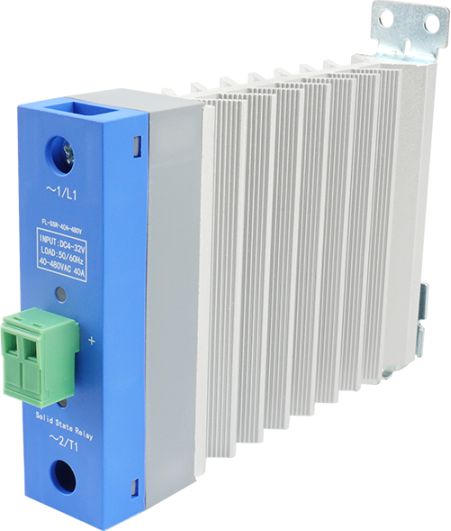

Slim-Line SSR- Relais inkl. Kühlkörper & Hutschienenbefestigung

Art.Nr.: SSR-400-40x

Hersteller: Pohltechnic.com GbR

ab EUR 39,73
inkl. 19 % USt

  • Sofort versandfähig, ausreichende Stückzahl Sofort versandfähig, ausreichende Stückzahl
  • Lieferzeit 1-2 Tage
  • Gewicht 0,23 kg
  • Nennlast:



Bitte wählen Sie Ihre gewünschte Variation um das Produkt in den Warenkorb zu legen.

Produktbeschreibung

SSR - Halbleiterrelais DC / AC

Beschreibung

SSR-Solid-State-Relais zur Schaltung von Lastströmen im Bereich 24 -680VAC, (üblicherweise 230 VAC) bis zu einer Stromstärke von 10 - 55 Ampere (Nennlast bitte oben auswählen).

  • Beidseitige Nulldurchgangsschaltung
  • Vollaluminium Kühlkörper
  • Hutschienenmontage über Schnellspanner auf 35mm Schiene
  • Galvanische Trennung der Last durch Optokoppler
  • Mit Berührungsschutz IP20 z. B. für Schaltschrankeinbau
  • Signalisierung des Schaltzustandes über LED

Geeignet zur Schaltung von unterschiedlichsten Lasten, insbesondere in Verbindung mit P.I.D.-Regelstrecken oder bei hoher Schalthäufigkeit. Durch die beidseitige Nulldurchgangsschaltung zur Schaltung von elektrischen Heizungen sehr gut geeignet.
SSR-Relais arbeiten geräuschlos. Prellfreie Schaltung und lange Lebensdauer auch bei hohen Schaltfrequenzen zeichnen diese Relais aus.

Technische Daten

Lastschaltung

Der mögliche Spannungsbereich in dem die Last geschaltet wird, beträgt 24 - 680 V AC.
Zur Absicherung der Last bei Verwendung von SSR-Relais empfehlen wir Ihnen die Verwendung von superflinken Schmelzsicherungen Klassifzierung aR (Teilbereichs- oder Kurzschluss-schutz) oder gR (Ganzbereichsschutz, oder elektronische Halbleitersicherungen) welche speziell zur Absicherung von Halbleiterschaltern geeignet sind.
Das folgende Beispiel ist nicht für ein bestimmtes SSR-Relais berechnet und dient nur der Veranschaulichung des allgemeinen Prinzips zur Absicherung von SSR-Relais:

El. Heizung 1,5KW  = tatsächliche Last bei 230V AC: 6,5A Absicherung z..B Schmelzsicheurng f. Halbleiterschalter superflink : 8A SSR-Relais mit Nennlast:40A
Anmerkung: Beispiel ohne Gewähr. Die Auslegung des SSR-Relais mit einem Mehrfachen des Nennwertes trägt der physikalischen Tatsache Rechnung, dass Schmelzsicherungen kurzzeitig (z. B. <1sek) ein Mehrfaches des angegebenen Auslösestromes vor Abschaltung durchleiten, Halbleiterschalter besitzen keine Überlasttoleranz. Ein vollständiger Schutz wäre deshalb theoretisch nur bei Auslegung Nennlast = Kurzschlussstrom gegeben.

Eingangsspannung4 ...32V DC Steuerspannung.
SchaltungsartThyristorschaltung mit Nullspannungsdurchgang beidseitig (zero-crossing detection) für die meisten Anwendungen geeignet.
AbwärmfaktorSSR-Relais erzeugen unabhängig der gewählten Größe eine Wärmemenge von ca. 1,2 Watt / Ampere während der Durchschaltung der Last. Die max. Betriebstemperatur sollte 60°C nicht übersteigen.
MontageFür die Montage auf 35mm Hutschiene mittels Schnellspanner.

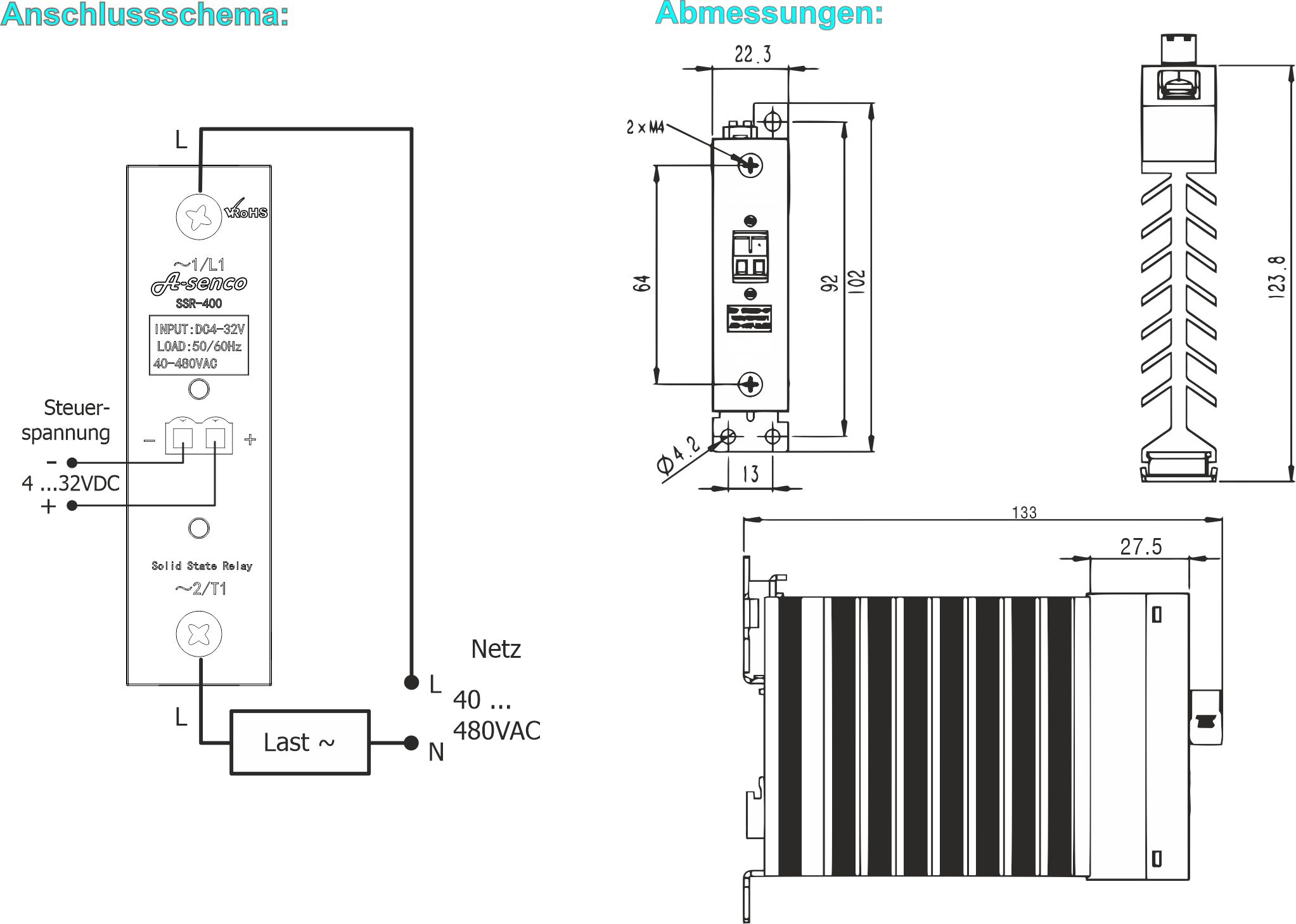

MaßeAußenabmessungen ca. 102x22x133mm (LxBxH mit Schutzkappe). Gehäuse aus flammwidriger Epoxy-/Kunststoffkonstruktion als Wärmetauschfläche ausgestaltetem Edelstahlboden.
SchutzartIP20
