Produktbeschreibung
Temperatursteuerung bis 230V / 2,3 KW im P.I.D. oder ON/OFF-Betrieb
Beschreibung
1-Kanal Temperatursteuerung für Lasten 230VAC bis max. 2,3 Kw einsatzfertig aufgebaut für die Regelung von Heizungen und ähnlichen Lasten.
Es sind 2 Varianten auswählbar:
- Lastanschluss über frontseitig montioerte beschaltete Steckdose
- Lastanschlus inn im Schaltschrank an beschrifteten Reihenklemmen
(Individuelle Ausstattungsvarianten sind auf Nachfrage möglich)
Durch die Verwendung von sog. Halbleiterrelais ist das Gerät besonders geeignet für die Regelung von el. Heizlasten durch eine sog. P.I.D.- Regelstrecke. Dabei wird durch eine intelligente Funktion die Heizleistung schonend dem tatsächlichen Bedarf ständig angepasst, um die vorgewählte Temperatur ohne nennenswerte Schwankungen konstant zu halten. Dabei gibt die Steuerung nach Erreichen des Sollwertes über Taktimpulse nur soviel Heizleistung frei wie zur Einhaltung des vorgewählten Temperaturpunktes notwendig ist. Im Gegensatz zu herkömmlichen und mit diesem Gerät ebenfalls möglicher ON / OFF-Schaltung mit frei wählbarer Hysterese, kann bei Verwendung einer P.I.D.-Regelstrecke eine sehr lineare Temperaturkurve ohne Schwankungsbreite erzielt werden.
Der Regler ist für sog. Heiz- oder wahlweise auch für Kühlbetrieb umschaltbar.
Die max. zu schaltende Last beträgt bei hoher Einschaltdauer (100%) ca. 2,3 KW.
Die Steuerung ist geeignet für nicht kritische Heizaufgaben. Sollte Ihre Anwendung im Fehlerfall eine Gefahr durch Überhitzung erzeugen können, benötigen Sie eine Ausführung mit sicherheitsgerichteter Übertemperaturabschaltung im Alarmfall. Beachten Sie dazu unsere weiteren Angebote oder fragen sie nach einem indiv. Angebot. Sonderausführungen sind meist kurzfristig lieferbar.
Die verwendete Controllereinheit (unsere Art.-Nr. TR-81) ist multisensorfähig. Je nach verwendetem Temperaturfühler ist die Messung in Bereichen zwischen -199°C ...+1700°C möglich.
Im Lieferumfang ist kein Sensor enthalten. Aufgrund der Vielfalt an unterschiedlichen Sensoren, bitten wir diesen separat zu bestellen. Bei gleichzeitiger Bestellung eines Sensors, wird dieser an der Steuerung montiert und parametriert ausgeliefert.
Durch die zus. Verwendung von wirksamen EMV-Filtern ist der Einsatz der Steuerung sowohl in gewerblicher Umgebung als auch für den Einsatz in wohnungsnahem Bereich verwendbar.

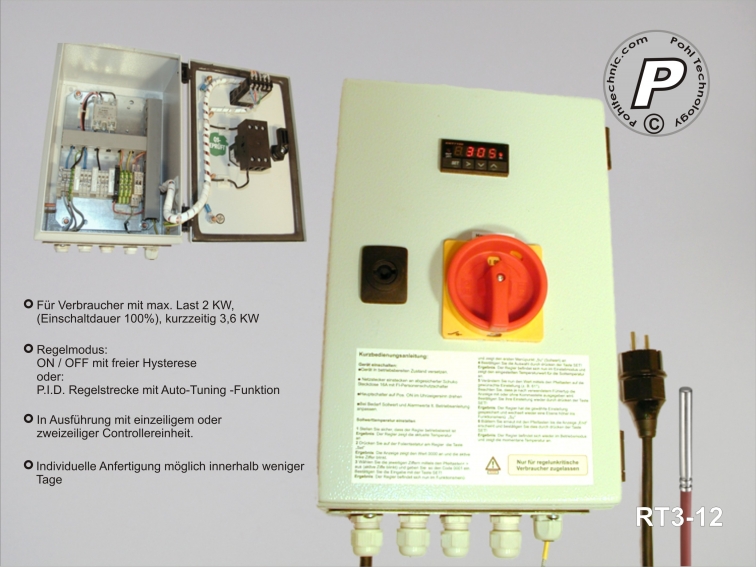

Im Lieferumfang enthalten ist der betriebsfertige Regler wie oben abgebildet, vorkonfiguriert mit einem evtl. ausgewählten Fühler.
Der Schaltschrank ist für Wandmontage geeignet. Die zu schaltenden Verbraucher werden frontseitig über eine beschaltete Laststeckdose, bzw. über vorbereitete Kabeleinführungen und Klemmen direkt im Schaltschrank angeschlossen (vor Bestellung auswählbar).
Die Steuerung ist weitgehend wartungsarm. Durch den klassischen Aufbau Made in Germany in eigener Elektrowerkstatt ist ein nachhaltiger Betrieb über viele Jahre gewährleistet. Durch die Verwendung von Normbauteilen ist eine kostengünstige Wartung auch noch nach sehr vielen Jahren kostengünstig möglicht.
Eine Dokumentation des verbauten DIN 1/16 Controllers A-senco Tr-81, sowie eine CE-konforme Gesamtdokumentation des Steuerschrankes in deutscher Sprache liegt der Sendung bei, bzw. kann als PDF-Datei downgeloadet werden.
Technische Daten
| Gehäuse | Wand-Stahlschrank mit den Maßen ca. 300x200x150mm (HxBxT) ohne Anbauten. Individuell CNC-gefräste Ausschnitte. Grau, pulverbeschichtet. |
|---|---|
| Reglereinheit | Industrieregler in Größe DIN 1/16 A-senco TR-81. Display zweizeilig, Höhe ca. 12mm (PV) und 8mm (SV). Auflösung: 1/10° oder gradgenau. Anzeige in Celsius oder Fahrenheit umstellbar. Ruhestromverbrauch <3W. Max. Umgebungstemperatur 45°C. Max. zul. Luftfeuchtigkeit: 85% in nicht aggressiver Umgebung (z.B. nicht in der Nähe von säurehaltigen Batterien aufstellen). Hinweis: Abweichende Ausführungen auf Nachfrage möglich. |
| Temperaturbereich | Der Messbereich der verwendeten Controllereinheit liegt zwischen -199 ...+2100°C. Je nach verwendetem Temperatusensor wird der Messbereich des Controllers auf dessen möglichen Messbereich angepasst. Der verwendete Fühler ist in der Parametrierung vorwählbar (werksseitig bereits eingestellt). |
| Lastrelais | SSR Halbleiter Relais mit Peaklast 25A |
| Sicherungen | 1x Glasschmelzsicherung der Größe 5x20mm max.0,4A, flink zur Absicherung der Steuerspannung Reglereinheit. Lastabsicherung B10 Automat |
| Lastanschluss | Tatsächlich anzuschließende Maximallast: Ca. 10A ohmsche Last (z. B. el. Heizkörper) |
| Anschlüsse | Lastanschluss mittels frontseitig angebrachter beschalteter Steckdose, oder wahlweise Kabeldurchführung an der Unterseite der Steuerung an innen liegenden Reihenklemmen |
| Zubehör | 1 Schaltschrankschlüssel, Bedienungsanleitunmg Controller, Handbuch RT3-12 mit Verdrahtungsplan und Hinweise für bestimmungsgemäße Verwendung und sicheren Betrieb (Siehe Downloadmöglichkeit). |
| Sonstige Angaben | Für den Betrieb von sicherheitsunkritischen Heizungen geeignet. Bei Anwendungen, welche bei Ausfall des Regelkreises (unkontrollierter Dauerbetrieb) eine Gefahr erzeugen können, sind weitergehende Alarmfunktionen individuell möglich. Beachten Sie dazu auch unsere weiteren Angebote. Durch die Verwendung von geeigneten EMV-Filtern für Anwendungen sowohl in gewerblicher, als auch in wohnungsnaher Umgebung geeignet. |
