RT3-13 P.I.D.-Temperaturregler RT3-13 Lastschaltung 230VAC 16A

Art.Nr.: RT3-13-Ssr230XmtKk

EUR 411,00
inkl. 19 % USt

  • Sofort versandfähig, ausreichende Stückzahl Sofort versandfähig, ausreichende Stückzahl



Zu diesem Artikel existieren noch keine Bewertungen

Produktbeschreibung

Temperatur Regelgerät im Schaltschrank

Lastschaltung 230VAC bis 3,6KW im ON / OFF oder P.I.D-Betrieb

Beschreibung

Regelgerät einsatzfertig aufgebaut für die temperaturabhängige Steuerung von Heizungen und ähnlichen Lasten. Durch die Verwendung von sog. Halbleiterrelais ist das Gerät besonders geeignet für die Regelung von Lasten durch eine sog. P.I.D.- Regelstrecke.  Durch den Einsatz eines Mikrocontrollers wird dabei durch eine intelligente Funktion eine Einschaltzeit  vorberechnet, welche geeignet ist, die vorgewählte Temperatur ohne  nennenswerte Schwankungen konstant zu halten. Dabei gibt der Regler nach Erreichen des Sollwertes über  Taktimpulse nur soviel Heizleistung frei, wie zur  Einhaltung des vorgewählten Temperaturpunktes notwendig ist. Im Gegensatz zu herkömmlichen und mit diesem Gerät ebenfalls möglicher ON / OFF-Schaltung mit frei wählbarer Hysterese, kann bei Verwendung einer P.I.D.-Regelstrecke eine sehr lineare Temperaturkurve ohne Schwankungsbreite erzielt werden.

Der  Regler ist  für sog. Heiz- oder wahlweise auch für Kühlbetrieb  umschaltbar.

Die max. zu schaltende Last beträgt  bei 3,6 KW/h, auch im Dauerbetrieb.
Die zu schaltende Last wird hierbei mittels eine sog. SSR-Relais mit einer Nennleistung von mx. 40A geschaltet (die für SSR-Relais üblichen Abschläge zur tatsächlich zu schaltenden Last, insbesondere bei Schaltung von induktiven Lasten müssen berücksichtigt werden) .

Die verwendete Controllereinheit  (unsere Art.-Nr. TR-50) ist multisensorfähig. Je nach verwendetem Sensor  ist die Messung in Bereichen zwischen -199°C ...+2.300°C möglich. Für Messungen bis max. +500° empfehlen wir die Auswahl Fühlertyp PT100, da diese eine Messauflösung von 1/10° erzeugen. Die Verwendung eines Thermolements erzeugt in diesem  Regler, bedingt durch die 4-stellige Anzeige und den höheren Messbereich eine gradgenaue Auflösung. Im Lieferumfang enthalten ist unser Fühlertyp Pt100-2 (PT100 sensor mit 50x6m Tauchhülse und 2m Silikonleitung), Messbereich -90 ...+200°C. Wahlweise ohne Aufpreis unseren Fühler Art.-Nr.  PT100-110 bis +500°

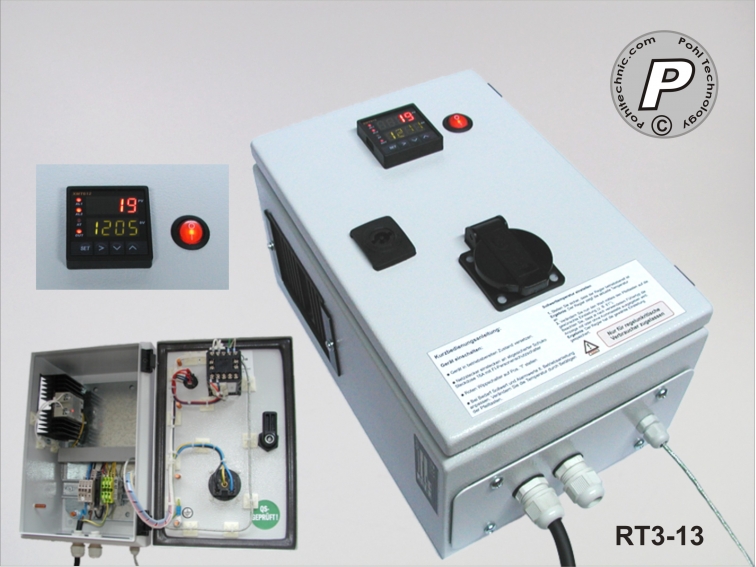

Im Lieferumfang enthalten ist der betriebsfertige Regler wie oben abgebildet, vorkonfiguriert mit dem ausgewählten Fühler.

Der Schaltschrank ist für Wandmontage geeignet. Die zu schaltenden Verbraucher werden über eine frontseitig angebrachte Schuko-Steckdose eingesteckt. Alternativ kann die zu schaltende Last an vorbereiteten Kabeleinführungen und Klemmen direkt im Schaltschrank angeschlossen werden.

Technische Daten

Regelstrecke Wahlweise Betrieb als On-/Off-Regelstrecke mit frei wählbarer Hysterese (Schaltabstand) oder komfortabler P.I.D.-Regelstrecke mit Auto-Tuning-Funktion (selbständiges Justieren der optimalen Einstellparameter)
Reglereinheit Multisensor-fähiger Temperaturcontroller (unsere Art.-Nr. TR-50). Auf Wunsch liefern wir diesen Regler auch in Ausstattung mit individueller Controllereinheit aus unserem Sortiment.
Sensor Kompatibel zu allen von uns angebotenen Temperaturfühlern
Im Lieferumfang enthalten ist ein Pt100 Kabelsensor mit 50x6 Tauchhülse für einen Temperaturbereich zwischen ´30 ...+180°C und 2m Silikonmessleitung
Ausstattung Komplettsteuerung, einsatzfertig aufgebaut in
  • Industrieschaltschrank Stahl, pulverbeschichtet RAL 7035 lichtgrau.
  • inkl. 2m Anschlussleitung 3x1,5qmm Qualität H07RN-F
  • konfiguriert mit 230V Schuko-Stecker Typ CEE7/4 oder CEE7/7 für haushaltsübliche Steckdosen mit bauseitiger Absicherung 16A
Bestimmungsgemäße Verwendung Einsatz unter äußeren Bedingungen, die der elektrischen Schutzart IP444 entsprechen.
Der Regler besitzt eine Funktion zur Kalibrierung der Temperatur, ist jedoch nicht für eichfähige Messungen zugelassen.
Der Einsatz in Maschinen und Anlagen, bei welchen bei Ausfall oder Störung des Regelkreises eine Gefährdung entstehen kann, erfordert zusätzliche Sicherheitsmaßnahmen.
Bedienung Die Bedienung erfolgt nach fachgerechter Montage und Anschluss der Last ausschließlich über die frontseitig am Regler angebrachten Bedienelemente.
Ein ausführliches Handbuch wird mitgeliefert und ist auch unten im Downloadbereich verfügbar.
Maße 200x300x155mm (ohne Aufbauten und Leitungen)
