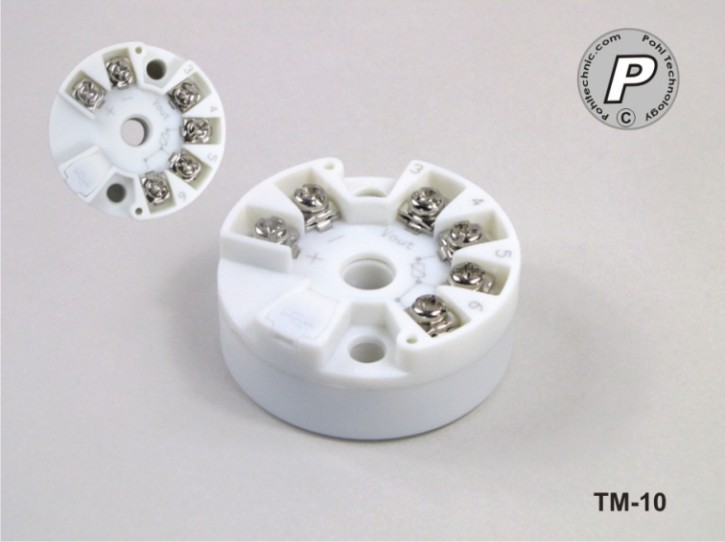

TM-10 Temperaturkopftransmitter 0 ...10V

Art.Nr.: TM-10-0-10vB

EUR 41,97
inkl. 19 % USt

  • Sofort versandfähig, ausreichende Stückzahl Sofort versandfähig, ausreichende Stückzahl



Zu diesem Artikel existieren noch keine Bewertungen

Produktbeschreibung

Temperaturtransmitter mit Spannungsausgang 0...10V

BESCHREIBUNG

Temperaturkopftransmitter zur Umwandlung eines Eingangssignals in ein analoges, skalierbares 0 ...10V Ausgangssignal.  Ohne galv. Trennung, passend für Kopfgröße B.
Alternativ kann der Transmitter in einen Verteilerkasten eingebaut werden.
Bei Bestellung der Transmitter ist es notwendig, Ihren gewünschten Messbereich vorzugeben. Die Einstellung erfolgt vor Versand des Transmitters entsprechend Ihren Angaben.
Die Angabe des Messbereichs bezieht sich auf den Ausgangswert 0 -10Volt.
OV entspricht dabei dem untersten Messwert, 10V entspricht dem oberen angegeben Messwert.
Beispiel:
Messbereich = -10 - +150 Grad C.
-10 Grad entspricht einem Ausgangssignal von 0 V.
+100 Grad entspricht einem Ausgangssignal von 10V

Der Anschluss des Transmitters erfordert eine externe Steuerspannung von 13-45VDC zur Erzeugung des Ausgangssignals. Anschlussschema siehe technisches Datenblatt, bzw. Bedienungsanleitung zu diesem Artikel.



Technische Daten

Technische Daten

Messgenauigkeit

ca. 0,15% von gesamtem Messbereich

Versorgungsspannung

13 ...45VDC

Eingang

RTD Typ Pt100 3-Leiter

Ausgangssignal

0 ...10V Auflösung ca. 1 µA

Dokumentation

Eine ausführliche Bedienungsanleitung in deutscher Sprache steht Ihnen hier zum Download bereit

Abmessungen

Außendurchmesser: 44mm
Höhe: Ca. 18mm
Mittelbohrung zur Befestigung: 7mm

Messbereich

Werkseitige Programmierung des Messbereichs nach Ihren Angaben.
Bitte geben Sie bei Bestellung den gewünschten Mesbereich an.
Messbereichsgrenzen: -200 ...800°C bei 10K (°C) minimaler Messspanne. Nutzen Sie dazu das Kommentarfeld  während des Bestellvorgangs.
