Produktbeschreibung

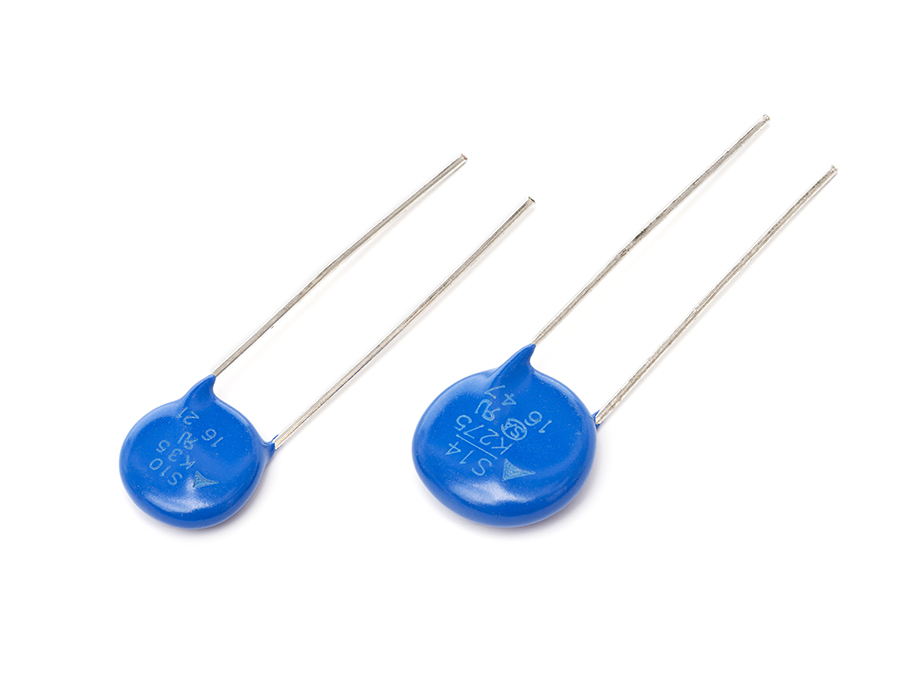

Metalloxid-Varistoren in Scheibenausführung
Beschreibung
Bleihaltige Varistoren in zwei verschiedenen Ausführungen (bitte oben wählen):
- 35V AC / 45V DC
- 275V AC / 350V DC für erhöhte Impulsenergie-Anforderungen
Zubehör für SSR-Relais (Gleichstrom- und Wechselstrom schaltende Mosfet- und Thyristorschalter), sowie SCR`s (Phasenanschnittsteuerungen). Zum Schutz vor Überspannungsspitzen im Netz, welche zur Zerstörung z. B. von Halbleiterschaltern (SSR-Relais, SCR-Phasenanschnittsteuerungen, etc.) führen können.
Der Varistor wird als Brücke an den beiden lastseitigen Ausgangsterminals zusammen mit der zu schaltenden Phase angeklemmt.
Es ist darauf zu achten, daß die durch das SSR oder SCR zu schaltende Spannung deutlich unterhalb der angegebenen Varistorspannung liegt. Die 35VAC / 45VDC-Variante wird typischerweise zur Schaltungen von Gleichstrom-SSR`s (Mosfetschalter) verwendet, der 275VAC/350VDC Varistor wird üblicherweise für 230VAC schaltende SSR oder SCR`s verwendet.
Pro zu schaltende Phase wird ein Varistor benötigt.
Varistoren werden vorbeugend eingesetzt und bieten einen bedingten Schutz gegen kurze Überspannungsspitzen im Netz.
Technische Daten
Nennspannung | 35V AC / 45V DC | 275V AC / 350V DC |
---|---|---|
Scheibendurchmesser | 12 mm | 15,5 mm |
max. Stoßstrom | 500 A | 6 kA |
Temperaturbereich | -40 bis +85°C | -40 bis +85°C |
