Produktbeschreibung
Das Erweiterungsmodul ergänzt das Basisgerät SR-12MRAC (Art.-Nr. PLC-1) oder SR-22MRAC (Art.-Nr. PLC-6) um weitere 12 Eingänge und 8 Relais-Ausgänge.

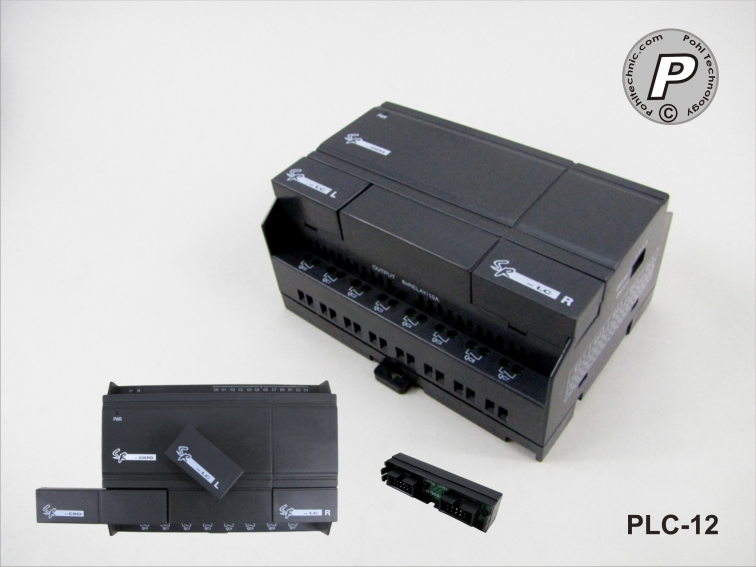

Die Lieferung erfolgt mit Verbindungsbrücke (siehe Abb.) Wird das Erweiterungsmodul nicht direkt neben das Basisgerät montiert, ist eine Verbindung über ein Kabelset (Art.-Nr. PLC-26) zur Distanzüberbrückung möglich.
Die SR-Serie vereint komplexe Funktionen einer SPS mit einfacher Programmierung über grafische Bausteine, welche per Drag und Drop in Windows platziert und über einfache Linienfunktionen miteinander verknüpft werden. Die dazu benötigte Software steht in deutscher Sprache als Freeware weiter unten zum Download zur Verfügung. Besuchen Sie auch unsere SR-Projektplattform im Netz unter https://www.kleinsteuerung.org
Bitte beachten Sie, dass dieses Erweiterugsmodul nur für Basisgeräte mit Spannungsversorgung 230V AC passend ist.
Software
Hier finden Sie die Aktuelle kostenlose Version unserer Software.
Download: SuperCAD PLC Software v1.0
Treiber für das USB Verbindungskabel.
Download: SuperCAD-PLC-USB-Driver-v1.0
Technische Daten
| Gerätebezeichnung | SR-20ERA Art.-Nr. : PLC-12 |
|---|---|
| Eingänge | 12 x digitale Spannungseingänge |
| Ausgänge | 8 x Relaisausgänge potentialfrei. Belastbar bis max. 2A (ohmsche Last) |
| Steuerspannung | 230V AC. Der Akzeptanzbereich der Anschlussspannung liegt zwischen 110VAC ...240VAC. Eine Absicherung der Steuerspannung mittels Feinsicherung wird empfohlen. |
| Erweiterung | Erweiterbar mit allen passenden Modulen der SR-Serie für Steuerspannung 230 V AC (Auf identische Steuerspannung achten) |
| Maße | ca. 126x98x64mm (BxHxT) |
| Montage | Auf Standard-Hutschiene z. B. 35x7. Betrieb nur eingebaut in einem zulässigen Schaltschrank oder Gehäuse zugelassen. |
| Sonstiges | Weitergehende Informationen, kostenloses Beispieldateien oder vielfältige Downloadmöglichkeiten finden Sie im Projektforum zu unseren Kleinsteuerungen https://www.kleinsteuerung.org |
