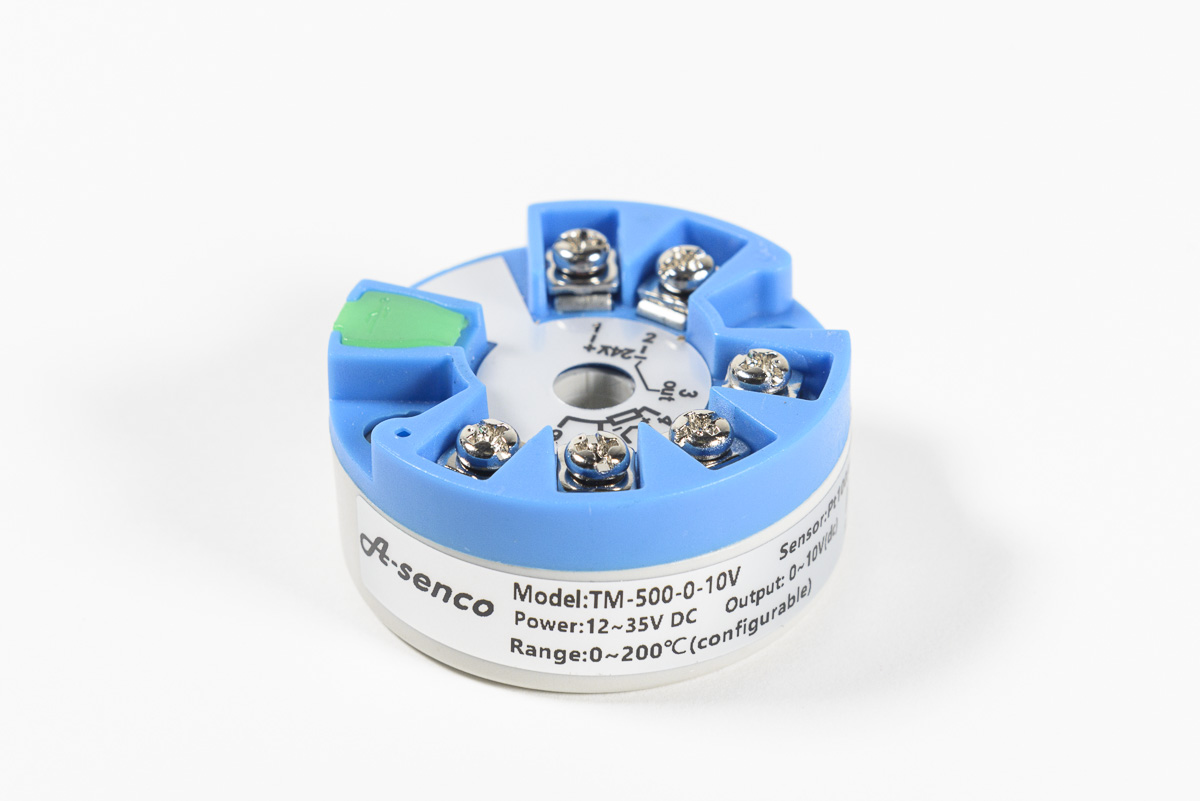

Temperaturkopftransmitter 0 - 10V

Art.Nr.: TM-500-0-10v

EUR 43,15
inkl. 19 % USt

  • Sofort versandfähig, ausreichende Stückzahl Sofort versandfähig, ausreichende Stückzahl
  • Lieferzeit 1-2 Tage
  • Gewicht 0,05 kg
  • Ausgangssignal: 0 - 10V





Zu diesem Artikel existieren noch keine Bewertungen

Produktbeschreibung

Temperaturtransmitter mit Spannungsausgang 0...10V oder 4 ...20mA

BESCHREIBUNG

Temperaturkopftransmitter zur Umwandlung eines Eingangssignals in ein analoges, skalierbares 0 ...10V bzw. 4 - 20 mA Ausgangssignal. Ohne galvanische Trennung, passend für Kopfgröße B.
Alternativ kann der Transmitter in einen Verteilerkasten eingebaut werden.

Bei Bestellung der Transmitter ist es notwendig, Ihren gewünschten Messbereich vorzugeben. Die Einstellung erfolgt vor Versand des Transmitters entsprechend Ihren Angaben.
Die Angabe des Messbereichs bezieht sich auf den Ausgangswert 0 -10Volt oder 4 - 20mA.
OV entspricht dabei dem untersten Messwert, 10V entspricht dem oberen angegeben Messwert.
Beispiel:
Messbereich = -10 - +150 Grad C.
-10 Grad entspricht einem Ausgangssignal von 0 V.
+100 Grad entspricht einem Ausgangssignal von 10V

Der Anschluss des Transmitters erfordert eine externe Steuerspannung von 13-45VDC zur Erzeugung des Ausgangssignals. Anschlussschema siehe technisches Datenblatt, bzw. Bedienungsanleitung zu diesem Artikel.



Technische Daten

Versorgungsspannung 13 ...45V DC
Eingang RTD Typ Pt100 3-Leiter
Ausgangssignal bitte wählen zwischen
4 ...20mA oder
0 ...10V Auflösung ca. 1 µA
Messbereich Werkseitige Programmierung des Messbereichs nach Ihren Angaben.
Bitte geben Sie bei Bestellung den gewünschten Messbereich im Bestelltext an.
Messbereichsgrenzen: -200 ...800°C bei 10 K (°C) minimaler Messspanne.
Messgenauigkeit ca. 0,15% vom gesamten Messbereich
Abmessungen Außendurchmesser: 44mm
Höhe: 18mm
Mittelbohrung zur Befestigung: 7mm
