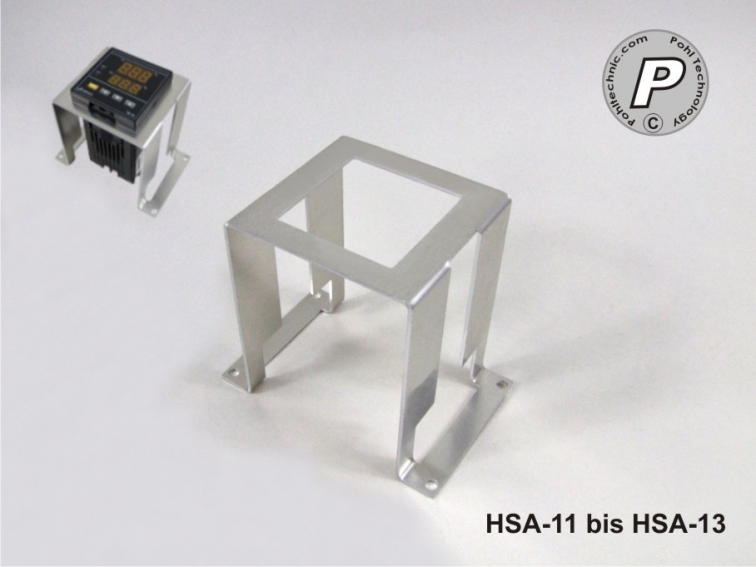

U-Adapterrahmen für Einbauregler

Art.Nr.: HSA-11-13

EUR 8,91 - EUR 10,46
inkl. 19 % USt

  • Sofort versandfähig, ausreichende Stückzahl Sofort versandfähig, ausreichende Stückzahl
  • Varianten:



Bitte wählen Sie Ihre gewünschte Variation um das Produkt in den Warenkorb zu legen.

Produktbeschreibung

Für DIN 1/16 Einbauregler 48x48mm

Beschreibung

Adapterrahmen CNC-gefräst aus Aluminium-Blech im Edelstahl - Look (t= ca. 1,5mm)  zur Montage unserer DIN 1/16-Controller auf Montageplatte (z.B. in Schaltschrank). Diese erfolgt mittels vier symmetrischer Bohrungen (4,2mm) durch welche der U-Rahmen auf die Montageplatte aufgeschraubt werden kann. Bitte beachten Sie die untenstehenden Maßangaben der oben gewählten Ausführung.

Technische Daten

Material

Aluminium Qualität AlMg3, t= 1,5mm

Montage

Mittels vier symmetrischer Bohrungen (4,2mm) durch welche der U-Rahmen auf die Montageplatte aufgeschraubt werden kann.

Kompatibilität
  • Art.-Nr. HSA-11-Urahm48Min:
    unter anderem zu verwenden für alle unsere A-Senco Regler der Baugröße 1/16 DIN (48x48mm) mit Minustoleranzen und mit maximalen Seitenmaßen von 43,6mm (z. B. Controllertypen TR-10 bis TR-18
  • Art.-Nr. HSA-12-Urahm48norm:
    unter anderem zu verwenden für alle unsere A-Senco Regler der Baugröße 1/16 DIN (48x48mm) und mit maximalen Seitenmaßen von 44,7mm (z.B. Controllertypen TR-80 bis TR-88)
  • Art.-Nr. HSA-13-Urahm48tief:
    unter anderem zu verwenden für alle unsere A-Senco Regler der Baugröße 1/16 DIN (48x48mm) mit größerer Einbautiefe und mit maximalen Seitenmaßen von 44,7mm
Maße
  • Art.-Nr. HSA-11-Urahm48Min:
    Außenmaß: 64x100 (Grundfläche ) x 86,5mm (Einbauhöhe)
    Durchmesser Bohrung: 4,2mm
    Ausschnittsmaß: 43,7 x 43,7mm
    Für 48x48mm Controller
  • Art.-Nr. HSA-12-Urahm48norm:
    Außenmaß: 64x100 (Grundfläche) x 86,5mm (Einbauhöhe)
    Durchmesser Bohrung: 4,2mm
    Ausschnittsmaß: 44,9 x 44,9mm
    Für 48x48mm Controller
  • Art.-Nr. HSA-13-Urahm48tief:
    Außenmaß: 64x100 (Grundfläche) x 105mm (Einbauhöhe)
    Durchmesser Bohrung: 4,2mm
    Ausschnittsmaß: 44,9x44,9mm
    Für 48x48mm Controller
Zubehör

4 Stück Schrauben M4 aus Aluminium eloxiert.
