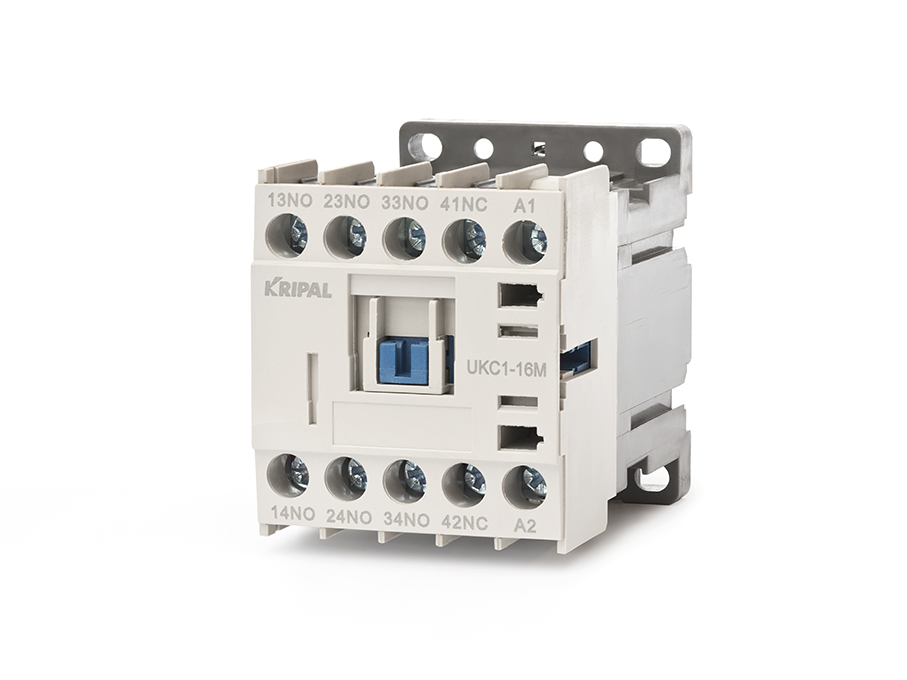

Universal Lastrelais für 24 VDC 3xNO 1xNC 20A

Art.Nr.: SLR-4-UKD1-16M3No24V

EUR 21,86
inkl. 19 % USt

  • Sofort versandfähig, ausreichende Stückzahl Sofort versandfähig, ausreichende Stückzahl



Zu diesem Artikel existieren noch keine Bewertungen

Produktbeschreibung

Mechanisches Lastrelais 24 VDC 3xNO 1xNC jew. 20A

BESCHREIBUNG

Mechanisches Universalrelais zur Schaltung unterschiedlichster Lasten. Steuerspannung 24 VDC.

4 gleichwertig ausgelegte Schaltkontakte 3NO (in Ruhestellung geöffnet) 1xNC (in Ruhestellung geschlossen).
Geeignet zur Montage auf 35mm Standardhutschiene oder wahlweise Montage auf Montageplatte mittels Schraubbefestigung. Kompakte Bauform. Die angegebene Schaltleistung bezieht sich auf rein ohmsche Lasten (AC1 = th= 20A)



Technische Daten

Montage auf Hutschiene 35mm oder mit 4x M4 Schrauben.
Lochmaß: 36x50mm, symmetrisch.
Schalttyp Mechanisch mittels Magnetspule mit Spulenspannung 24 VDC (Anschluss an A1 und A2).
Schaltlast AC1 = 20A max. Bei Schaltung von Motoren oder ähnlichen Lasten ist die Induktivlast zu berücksichtigen. Geeignet für den Einsatz im Spannungsbereich :
230VAC (AC3 = max. 3,4 KW)
400VAC (AC3 = max. 6,4 KW)
... 690VAC (AC3 = max. 4 KW)
Kontakte 3 x NO stromlos geöffnet, 1xNC stromlos geschlossen!
Kontaktbelastung jeweils ,max. 20A (AC=1)
Alle Kontakte können jeweils mit gleicher Stromstärke belastet werden
Maße Grundfläche: 58x45mm
Höhe: 70mm
Techn. Normen CE, IEC60947, VDE0660, BS5424.
Schutzart IP20 (für den Einbau in Schaltschränke od. ähnl. Gehäuse)
