Produktbeschreibung
P.I.D. oder ON/OFF - Rampensteuerung
BESCHREIBUNG
Kompaktes Temperatur-Regelgerät für vielseitigen Einsatz zur Realisierung von Temperatursteuerungen, welche zwischen 1 und 29 Temperaturstufen in beliebig einstellbaren Zeitlängen erfordern. Betrieb sowohl im einfachen ON / OFF-Betrieb, als auch mittels komplexen P.I.D.-Regelstrecken.
Der A-senco RT5-19 Rampen-Temperaturregler ist in erster Linie zur Steuerung von elektischen Heizungen mit folgenden Anforderungen konzipiert:
- Wenn eine Temperatur gleichmäßig innerhalb eines vorgegebenen Zeitraumes von einer Starttemperatur zu einer Zieltemperatur ansteigen soll.
- Wenn verschiedene Temperaturstufen innerhalb eines automatischen Zeitablaufs erreicht und über eine bestimmte Zeit zu halten sind (sowohl aufsteigend, haltend, als auch abfallend).
- Wenn mehrere Rampenprofile (mit insgesamt nicht mehr als 29 Steps) abgespeichert und bei Bedarf aufgerufen werden sollen.
- Wenn nach Ablauf einer vorgegebenen Heizperiode die Steuerung abschalten soll, oder eine andere Aktion (z. B. Hold, Pause, Schleifenfunktion, etc.) durchgeführt werden soll.

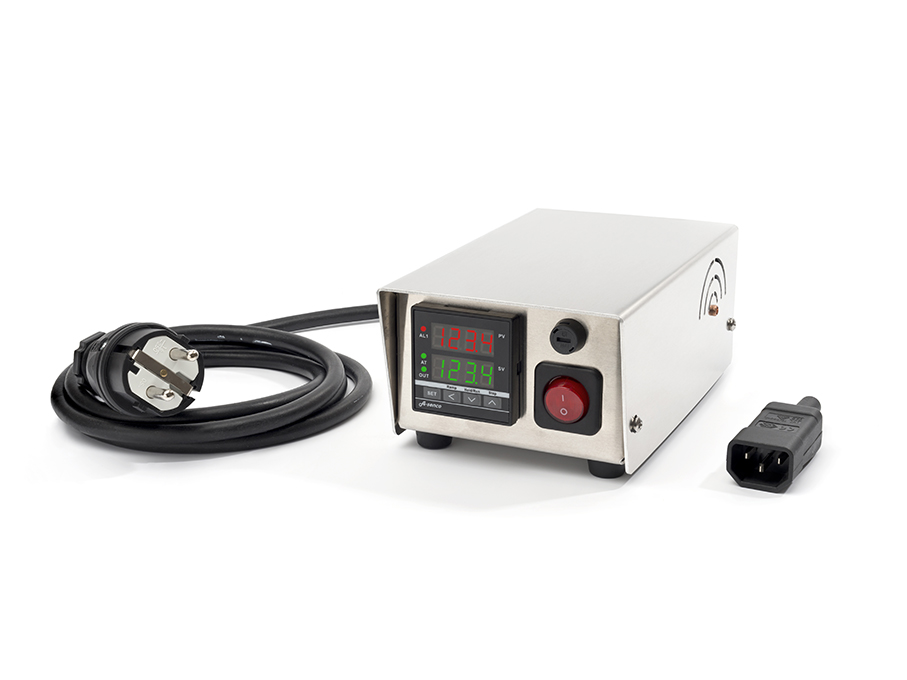

Verschiedene Sonderfunktionen, wie ein zusätzlicher Relaisausgang, Programmierung des Endverhaltens nach Ablauf der letzten Rampe, oder Verhalten bei unerwarteten Temperaturabweichungen, lassen eine Anpassung an viele Anforderungen zu. Fertig montiert im kompaktem Tischgehäuse mit den Maßen ca. 100x80x180 mm (BxHxT). Der Regler wird an einer vorschriftsmäßig abgesicherten, haushaltsüblichen Schuko-Steckdose angeschlossen. Die zu steuernde Last wird an der Gerätesteckdose rückwärtig am Reglergehäuse eingesteckt (Stecker beiliegend).
Trotz der umfangreichen Funktionen ist dieser Regler durch eine verständliche deutsche Bedienungsanleitung (DIN A4, 33 Seiten) in gebundener Papierform ausführlich erläutert und mit praktischen Einstellbeispielen auch für nicht sehr erfahrene Anwender geeignet.
Der Temperaturregler ist für den Anschluss von PT100-Sensoren, oder verschiedenen Thermoelementen vorgesehen. Bitte wählen Sie den für Ihre Anwendung und Temperaturbereich passenden Fühler aus unserem Standardprogramm aus! Der Temperaturregler ist für alle in unserem Shop erhältlichen Temperatursensoren konfigurierbar. Bei gleichzeitiger Bestellung eines Sensors wird dieser von uns am Gerät montiert und konfiguriert (über die Varianten-Auswahl können Sie oben die Art des Sensor-Anschlusses am Gerät wählen)
Die Schaltung der zu regelnden Last erfolgt mittels eingebautem SSR-Relais mit einer großzügig dimensionierten Nennlast von 25A / 230VAC (max. Schaltlast = 10A bei ohmscher Last).
Eine handelsübliche Glasschmelzsicherung der Größe 5x20mm (frontseitig), sorgt für eine Absicherung der Reglereinheit. Die Absicherung der angeschlossenen Last erfolgt über einen internen Sicherungsautomat 10A (Thermoschutzschalter). Der Regler wird nach dem Einstecken über einen frontseitigen EIN/AUS-Schalter eingeschaltet. Die Bedienung erfolgt komplett über die Folientastatur der Reglereinheit.
Zur Anpassung an Ihre Anforderungen bietet der Regler noch eine Vielzahl an Sonderfunktionen, welche über eine einfach zugängliche Parametrierung auswählbar sind:
- ON / OFF-Betriebsmodus mit frei vorwählbarer Hysterese.
- alternativ P.I.D. Regelstrecke mit Autotuning-Funktion oder wahlweise P.I.D.-Regelstrecke mit unterstützender Fuzzy-Logik.
- Passwortgeschütze Parametrierung zur Freigabe einzelner Parameter, welche durch das Bedienpersonal verändert werden dürfen, verhindert Fehleingaben und vereinfacht die laufende Bedienung auf den Aufruf wesentlichen Parameter.
- Prozentuale Begrenzung der Leistungsabgabe im On-Betrieb (Maximallastvorgabe)
- Prozentuale Vorgabe einer definierten Leitungsabgabe im OFF-Betrieb (Grundlastvorgabe)
- Kalibrierfunktion zur Eliminierung von Fühlerabweichungen
- Abschaltung der Last bei Fühlerbruch oder Fühlerkurzschluss mit Ausgabe einer Fehlermeldung
- Wahlweise Heiz- oder Kühlbetrieb
Individuelle Ausführungen dieses Reglers, z. B. zur Schaltung von höheren Lasten, mit integrierter Sicherheitsabschaltung, Alarmfunktionen oder individuellen Applikationen sind auf Anfrage jederzeit möglich.
Technische Daten
Reglereinheit | Einbauregler A-senco TR-88 mit Touch-Screen. Parametrierbar als ON/OFF-Regler oder für komfortable P.I.D. Regelstrecken, jeweils mit Rampenfunktion. Mit zweizeiligem Display und Status-LED-Anzeigen bei aktivem Ausgang und Autotuning-Modus. Über Menüfunktion sog. Heizbetrieb, oder wahlweise im Betriebsmodus Kühlbetrieb vorwählbar. Verschiedene sinnvolle Zusatzfunktionen. Detaillierte technische Informationen finden Sie in der Bedienungsanleitung des Einbaureglers, welche unten zum Download zur Verfügung steht. |
---|---|
Temperaturbereich | Messbereich Regler: -199 ...+1750°C in 1/10 Grad genauer Auflösung, bzw. bei Verwendung des Messbereichs > 999,9°C gradgenau. Interne Messauflösung beträgt immer 1/10 Grad C. Sensor nicht im Preis enthalten. Bei gleichzeitiger Bestellung eines für ihre Anwendung passenden Sensors, wird dieser ohne Aufpreis am Gerät montiert und konfiguriert ausgeliefert. |
Gehäuse | Belüftetes zweiteiliges Aluminiumgehäuse im Edelstahllook. Gehäusemaße ohne Anbauten ca. 100x80x180mm (BxHxT). Vier Standfüße sorgen für ca. 10mm Bodenfreiheit. Im Bodenbereich und an den Seitenwänden eingefräste Lüftungsschlitze sorgen für eine ausreichende Luftzirkulation im Innern. Aufgrund der Bauweise ist diese Temperatursteuerung nur für den Einsatz in trockenen Räumen geeignet. |
Lastrelais | SSR-Halbleiterrelais. Nennlast 25A 230VAC, mit Nulldurchgangsschaltung. Steuerspannung 3-32V DC inkl. LED-Anzeige bei aktiver Last. Maximale Schaltlast des Reglers: 16A bei 230VAC ohmscher Last (bei induktiven Lasten ist die Schaltlast entsprechend anzupassen). |
Lastanschluss | Der Regler ist für die Schaltung einer Last bei 230VAC, max. 10A (AC1) ausgelegt. Induktive Lasten müssen entsprechend den Anforderungen von SSR-Halbleiterrelais mit entsprechendem Abschlag versehen werden. Die Regelung einer Last bedarf zusätzlicher Sicherheitseinrichtungen, sofern bei Ausfall der Regelung eine Gefahr entstehen kann. Für den Anschluss von Lasten beachten Sie bitte auch unsere Hinweise für den bestimmungsgemäßen Betrieb des Reglers in der Bedienanleitung. |
Sicherungen | 1x Glasschmelzsicherung (frontseitig) der Größe 5x20mm 250mA, flink zur Absicherung der Steuerspannung Reglereinheit. Die Absicherung der Last erfolgt extern über Sicherungsautomat Thermoschutzschalter 10A (230VAC). |
Anschlüsse | Die Schaltung der Last erfolgt über eine rückseitig montierte Kaltgerätebuchse C13, mit Stecker C14 gem. Norm IEC-60320. Über eine Kabelverschraubung ist die im Lieferumfang enthaltenen Hauptzuleitung (Gummikabel H07RN-F 3G1,0 od. ähnl.) zur Stromversorgung (230VAC) eingeführt. Eine weitere Kabelverschraubung M12 (max. Kabeldurchmesser ca. 6mm) dient zur Einführung der Messleitung (z. B. Temperatursensor). |
Zubehör | Auslieferung steckerfertig und betriebsbereit, sofern ein Sensor gleichzeitig mitbestellt wird. Inkl. Verdrahtungsplan und deutscher CE-konformen Bedienungsanleitung für das Gesamtgerät und den enthaltenen Einbauregler. |
Sonstige Angaben | Bei Auslieferung des Geräts mit Schutzfolie, ist diese vor dem Betrieb abzuziehen. Max. Umgebungstemperatur 45°C. Max. zul. Luftfeuchtigkeit: 85% in nicht aggressiver Umgebung (z. B. nicht in der Nähe von säurehaltigen Batterien aufstellen). |
Hinweise zu Varianten |
|
Bestimmungsgemäße Verwendung | Verwendungshinweis nach §19, Abs. 2 EMVG: Das Gerät ist für die bestimmungsgemäße Verwendung in industrieller Umgebung geeignet. Die Nutzung in Wohngebieten ohne Netzfilter kann Störungen verursachen und muss vermieden werden. |
Downloads
Handbuch_RT5-19-1xTr110-10A_web.pdf (0.51 MB)
Bedienungsanl_A-senco_T7-86+TR-88web.pdf (1.33 MB)
