ON/OFF-Temperaturregler mit Schuko-Steckdose

Art.Nr.: RT1-1-pt100-110

EUR 199,00
inkl. 19 % USt

  • Sofort versandfähig, ausreichende Stückzahl Sofort versandfähig, ausreichende Stückzahl


Zu diesem Artikel existieren noch keine Bewertungen

Produktbeschreibung

ON/OFF-Temperaturregelung max. 16A mit beliebiger Hysterese

BESCHREIBUNG

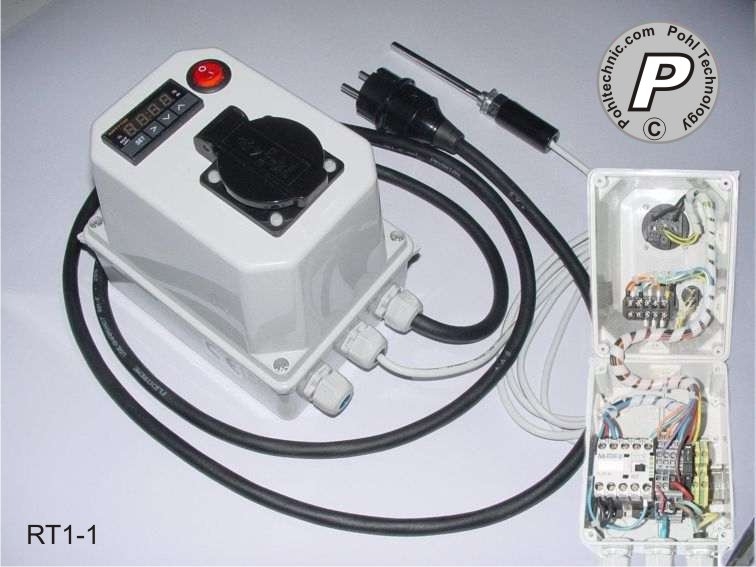

Kompaktes Temperatur-Regelgerät für vielseitigen Einsatz zur temperaturabhängigen Schaltung von verschiedensten Lasten, welche durch Ein- und Ausschalten gesteuert werden können. Fertig montiert im kompakten Kunststoffgehäuse aus ABS mit den Maßen ca. 154x114x141mm (HxBxT).
Den Regler in eine vorschriftsmäßig abgesicherte, haushaltsübliche Schuko-Steckdose einstecken und Ihren zu steuernden Verbraucher an der Gerätesteckdose des Reglergehäuses einstecken - Fertig.

Im Lieferumfang enthalten ist unser PT100 Standardfühler Art.-Nr. PT100-110 mit 90x7mm Edelstahl Tauchhülse und 2m Kunststoff-Messleitung in Dreileiterausführung, für die Messung im Temperaturbereich ...500°C. Weitere Fühler sind individuell auswählbar.  Die Schaltung der zu regelnden Last erfolgt mittels eingebautem mechanischen Lastschütz mit einer großzügig dimensionierten Nennlast von 25A / 230VAC (max. Schaltlast  = 16A bei ohmscher Last entsprechend  Absicherung der hausseitigen Steckdose).
Eine handelsübliche Glasschmelzsicherung der Größe 5x20mm (ca. 400mA) im Gerät sorgt für eine Absicherung der Reglereinheit. Die Bedienung erfolgt komplett über die Folientastatur der Reglereinheit.

Zur Anpassung an Ihre Regelaufgabe bietet der Regler noch eine Vielzahl an Sonderfunktionen, welche über eine einfach zugängliche Parametrierung auswähbar sind:

  • ON / OFF-Betriebsmodus mit frei vorwählbarer Hysterese 0 ...unendlich°C.
  • Umschaltbar auf sog. Heiz- oder Kühlbetrieb, Anzeige von Grad Celsius oder Grad Fahrenheit.
  • Betriebszustandsanzeige bei geschalteter Steckdose, sowie Extraschalter für Dauerbetrieb.
  • Kompatibel zu folgenden Fühlertypen: PT100 / Cu50 / Wre3 und Wre25/, sowie Thermoelemente der Klassen T, R, J, B, S, K und E. Regelbereich abhängig des verwendeten Fühlers:  -199°C ... +2100°C.
  • Kalibrierfunktion zur Eliminierung von Fühlerabweichungen.
  • Direktanschluss der Last über Kabeldurchführung und vorbereitete Klemmen im Gerät möglich.
  • Abschaltung der Last bei Fühlerbruch oder Fühlerkurzschluss mit Ausgabe einer Fehlermeldung.
  • Ausführliches CE-konformes Betriebsandbuch in deutscher Sprache.

Technische Daten

Gehäuse Kunststoffgehäuse aus ABS, hellgrau durchgefärbt. Maße ca. 154x114x141mm (HxBxT) . Verwendbar als Wand- oder Tischgehäuse. Mit integrierter Steckdose für handelsübliche Verbraucher 230V AV bis max. 16A.
Reglereinheit Industrieregler in Größe DIN 1/32 mit integrierter Folientastatur. Display Höhe: Ca. 12/10mm einzeilig mit Status-LED-Anzeigen bei aktivem Ausgang. Bei Betrieb mit Sensoren des Typs PT100 ist wahlweise eine Messauflösung und Anzeige mit 1 Nachkommastelle (z. B. 123,7) möglich. Bei Verwendung von Thermoelementen wird aufgrund der höheren Messbereiche eine gradgenaue vierstellige Anzeige ausgegeben. Ruhestromverbrauch <3W. Sample Rate 0,5 sek. Max. Umgebungstemperatur 45°C. Max. zul. Luftfeuchtigkeit: 85% in nicht aggressiver Umgebung (z. b. nicht in der Nähe von säurehaltigen Batterien aufstellen).
Parametrierbar als ON/OFF-Regler oder für komfortable P.I.D. Regelstrecken.
Temperaturbereich Der Messbereich der verwendeten Controllereinheit liegt zwischen -199 ...+2100°C. Je nach verwendetem Temperatusensor wird der Messbereich des Controllers auf dessen möglichen Messbereich angepasst. Der verwendete Fühler ist in der Parametrierung vorwählbar (werksseitig bereits eingestellt).
Lastrelais Mechanischer Lastschütz. Nennlast AC1= 25A 230VAC. Steuerspannung 230V AC.  Bei induktiven Lasten ist die Schaltlast entsprechend anzupassen und evtl. separat abzusichern. Zur Schaltung von Motoren, beachten Sie unser Angebot an speziellen Fertiggeräten mit entsprechender Motorabsicherung.
Sicherungen 1x Glasschmelzsicherung der Größe 5x20mm max.0,4A, flink zur Absicherung der Steuerspannung Reglereinheit.
Lastanschluss Frontseitig angebrachte Steckdose für 230V AC, max. 16A.  Induktive Lasten müssen entsprechend den Anforderungen Ihrer hausseitigen Absicherung mit entsprechendem Abschlag versehen werden. Evtl. müssen individuelle Lasten zusätzlich abgesichert  werden.
Sonstige Angaben Der Regler RT1-1 ist für die Aufstellung und den Betrieb in trockenen Räumen, oder geschützt im Freien gefertigt. (Schutzart IP44). Der Aufstellort muss trocken und vor Feuchtigkeitskondensation geschützt sein.
Die Steuerung einer Last, welche im Fehlerfall eine Gefährdung von Menschen verursachen kann, erfordert zusätzliche Sicherheitseinrichtungen.
Zubehör Der Regler wird betriebsfertig und mit dem ausgewählten Temperatursensor montiert und konfiguriert geliefert.
Ausführliches Bedienungshandbuch, gebunden, in Papierform in deutscher Sprache liegt der Lieferung bei.
