RT3-156 Sicherheits-Temperatursteuerung 400V

Art.Nr.: RT3-156-9kwTr50SiBu

EUR 699,72
inkl. 19 % USt

  • Sofort versandfähig, ausreichende Stückzahl Sofort versandfähig, ausreichende Stückzahl
  • Gewicht 9 kg


Zu diesem Artikel existieren noch keine Bewertungen

Produktbeschreibung

Lastschaltung inkl. Übertemperaturabschaltung bis ca. 9 KW

Beschreibung

Temperatursteuerung inkl. Voralarm u. sicherheitsgereichteter Notabschaltung bei Übertemperatur. Einsatzfertig aufgebaut für die temperaturabhängige Steuerung von Starkstrom-Heizungen, welche mit einer Spannung von 400VAC (3x230V) betrieben werden und üblicherweise in Brennöfen oder ähnlichen Geräten vorhanden sind. Auch die Schaltung ähnlicher Lasten ist möglich. Durch die Verwendung von sog. Halbleiterrelais zur Schaltung der Last, ist das Gerät besonders geeignet für die Regelung durch eine sog. P.I.D.- Regelstrecke.  Ein intelligenter Mikrocontrollers berechnet eine definierte Heizleistung, welche geeignet ist, die vorgewählte Temperatur ohne  nennenswerte Schwankungen definiert zu erreichen und konstant zu halten. Dabei gibt der Regler nach Erreichen des Sollwertes über  Taktimpulse nur soviel Heizleistung frei, wie zur  Einhaltung des vorgewählten Temperaturpunktes notwendig ist. Im Gegensatz zu herkömmlichen und mit diesem Gerät ebenfalls möglicher ON / OFF-Schaltung mit frei wählbarer Hysterese, kann bei Verwendung einer P.I.D.-Regelstrecke eine sehr lineare Temperaturkurve ohne Schwankungsbreite erzielt werden.
Ein integrierter optisch / akustischer Voralarm wird bei Erreichen einer dafür einzugebenden Temperatur ausgelöst. Dabei erfolgt kein Eingriff in die Regelfunktion. Nach Abkühlung unterhalb des Alarmwertes erlischt der Alarm automatisch.
Bei weiterem unzulässigem Temperaturanstieg erfolgt ein sicherheitsgerichteter Lastabwurf mittels Abfall der Steuerspannung an einem im Lastkreislauf integriertem Sicherheitsschütz. Durch eine zwangsweise Selbsthaltung ist ein Wiedereinschalten erst nach Abkühlung auf Normaltemperatur und drücken der "START / Reset" Taste möglich.

Der  Regler ist  für sog. Heiz- oder wahlweise auch für Kühlbetrieb umschaltbar (z B. zur Steuerung von Kühlventilatoren oder ähnlichen Anwendungen).

Die max. zu schaltende Last beträgt  ca. 9 KW (AC1) im Dauerbetrieb.
Die zu schaltende Last wird hierbei mittels eine sog. SSR-Relais mit einer Nennleistung von max. 400V /40A geschaltet (Max. tatsächliche Schaltlast: max. 10,5 KW) .

Die verwendete Controllereinheit  (unsere Art.-Nr. TR-50) ist multisensorfähig. Je nach verwendetem Sensor  ist die Messung in Bereichen zwischen -199°C ...+2.300°C möglich. Für Messungen bis max. +500° empfehlen wir die Auswahl Fühlertyp PT100, da diese eine Messauflösung von 1/10° C. erzeugen. Die Verwendung eines Thermolements erzeugt in diesem  Regler, bedingt durch die 4-stellige Anzeige und den höheren Messbereich eine gradgenaue Auflösung. Im Lieferumfang ist generell kein Sensor enthalten. Die Auslieferung erfolgt jedoch bei Bestellung ohne Sensor, inkl. einem Testsensor PT100 ohne Spezifikation.

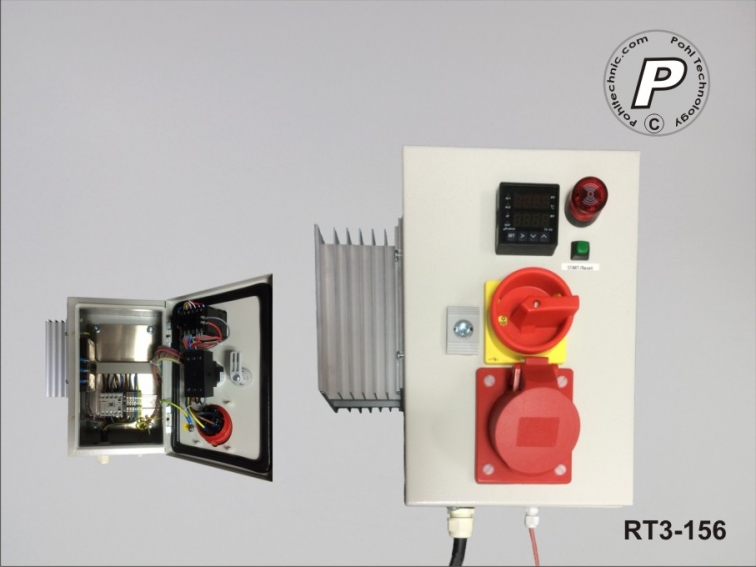

Im Lieferumfang enthalten ist der betriebsfertige Regler  wie oben abgebildet, vorkonfiguriert für PT100.

Der Schaltschrank ist für Wandmontage geeignet. Die zu schaltenden Verbraucher werden entweder über eine frontseitig angebrachte Cekon-Steckdose eingesteckt. Alternativ oder je nach Ausführung kann die zu schaltende Last an vorbereiteten Kabeleinführungen und Klemmen direkt im Schaltschrank angeschlossen werden. Optional können in dieser Steuerung auch weitere Sicheheitskomponenten wie z. B. Not-Aus-Taster, Tüschalter, Bimetallwächter, Niveaumelder, etc. in die vorhandene Sicherheitsabschaltung integriert werden.

Technische Daten

Reglereinheit Multisensor-fähiger Temperaturcontroller (unsere Art.-Nr. TR-50). Auf Wunsch individuelle Controller-Einheit aus unserem Sortiment
Regelstrecke Wahlweise Betrieb als On-/Off-Regelstrecke mit frei wählbarer Hysterese (Schaltabstand) oder komfortabler P.I.D.-Regelstrecke mit Auto-Tuning-Funktion (selbständiges Justieren der optimalen Einstellparameter)
Sensor Wahlweise Pt100 als 2- oder 3-Leiter / Cu50 oder Thermoelemente der Typen K, T, R, J, B, S, E sowie Wre-Wre25
Im Lieferumfang enthalten ist ein Pt100 zu Testzwecken. Bei Bestellung eines Sensors wird dieser am Gerät montiert ausgeliefert.
Ausstattung Komplettsteuerung einsatzferit aufgebaut in
  • Industrieschaltschrank Stahl pulverbeschichtet RAL 7035 lichtgrau
  • inkl. 2m Anschlussleitung 5x2,5qmm Qualität H07RN-F oder ähnl.
  • CEKON-Stecker 400V / 16A 3P+N+6-h-Stecker
  • Anschluss der Last erfolgt über im Schaltschrank vorbereitete Klemmen
Not-Aus Funktion Am Regler können neben dem Sollwert 2 zusätzliche Temperaturwerte eingegeben werden:
  • Voralarm:
    Auslösung eines optisch / akustischen Voralarms mittels Buzzer (<80dB(A)) und rotem Flashlight-LED. Selbständige Abschaltung nach Abkühlung.
  • Sicherheitsgerichtete Abschaltung:
    Lastabwurf über im Lastkreislauf zusätzlich integrierten Sicherheitsrelais mit Selbsthaltefunktion.
    Wiedereinschaltung nur manuell über "Start / Reset" Taster nach Abkühlung auf Normalwert möglich.
Bedienung Die Bedienung erfolgt nach fachgerechter Montage und Anschluss der Last ausschließlich über die frontseitig am Gerät angebrachten Bedienelemente
Ein ausführliches Handbuch wird Ihnen mitgeliefert und ist auch unten im Downloadbereich für Sie verfügbar
Bestimmungsgemäße Verwendung Einsatz unter äußeren Bedingungen, die der elektrischen Schutzart IP4x entsprechen.
Der Regler besitzt eine Funktion zur Kalibrierung der Temperatur, ist jedoch nicht für eichfähige Messungen zugelassen.
Der Einsatz in Maschinen und Anlagen, bei welchen bei Ausfall oder Störung des Regelkreises eine Gefährdung entstehen kann, erfordert zusätzliche Sicherheitsmaßnahmen.
Maße Schaltschrank ohne Aufbauten ca. 200x300x155mm
