Produktbeschreibung
Lastschaltung 400VAC bis ca. 20 KW im ON / OFF oder P.I.D-Betrieb
Beschreibung
2-Kanal Regelgerät einsatzfertig aufgebaut für die temperaturabhängige Steuerung von Starkstrom-Heizungen oder ähnlichen Lasten, welche mit einer Spannung von 400VAC (alternativ 3x230V) betrieben werden und üblicherweise in Brennöfen oder ähnlichen Geräten vorhanden sind. Durch die Verwendung von sog. Halbleiterrelais zur Schaltung der Last, ist das Gerät besonders geeignet für die Regelung durch eine sog. P.I.D.- Regelstrecke. Mittels einem Mikrocontrollers wird dabei durch eine intelligente Funktion eine Einschaltzeit vorberechnet, welche geeignet ist, die vorgewählte Temperatur ohne nennenswerte Schwankungen konstant zu halten. Dabei gibt der Regler nach Erreichen des Sollwertes über Taktimpulse nur soviel Heizleistung frei, wie zur Einhaltung des vorgewählten Temperaturpunktes notwendig ist. Im Gegensatz zu herkömmlichen und mit diesem Gerät ebenfalls möglicher ON / OFF-Schaltung mit frei wählbarer Hysterese, kann bei Verwendung einer P.I.D.-Regelstrecke eine sehr lineare Temperaturkurve ohne Schwankungsbreite erzielt werden. Die Einstellung der dafür notwendigen Parameter kann wahlweise von Hand, oder kompfortabel über eine sogenannte Autotuning-Funktion vom Gerät per Knopfdruck ermittelt werden. Die Bedienung erfordert hierzu keine Programmierkenntnisse.
Der Regler ist für sog. Heiz- oder wahlweise auch für Kühlbetrieb umschaltbar (z B. zur Steuerung von Kühlventilatoren oder ähnlichen Anwendungen).
Beide Heizkanäle arbeiten unabhängig voneinander.
Die max. zu schaltende Last beträgt ca. 20 KW/h (AC1), auch im Dauerbetrieb.
Die zu schaltende Last wird hierbei mittels eines sog. 3-Phasen SSR-Relais mit einer Nennleistung von max. 400V /40A geschaltet (die für SSR-Relais üblichen Abschläge zur tatsächlich zu schaltenden Last, insbesondere bei Schaltung von induktiven Lasten müssen berücksichtigt werden) .
Die verwendete Controllereinheit (unsere Art.-Nr. TR-81) ist multisensorfähig. Je nach verwendetem Sensor ist die Messung in Bereichen zwischen -199°C ...+1.700°C möglich. Für Messungen bis max. +500° empfehlen wir die Auswahl Fühlertyp PT100, da diese eine Messauflösung von 1/10° C. erzeugen. Die Messung von Temperaturen >999°C erzeugt in diesem Regler, bedingt durch die 4-stellige Anzeige und den höheren Messbereich eine gradgenaue Auflösung. Im Lieferumfang ist kein Sensor enthalten.

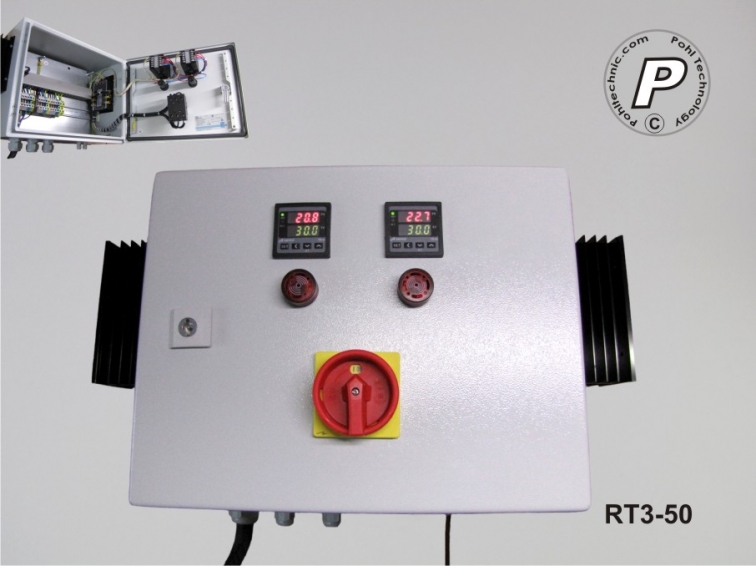

Im Lieferumfang enthalten ist der betriebsfertige Regler wie oben abgebildet, vorkonfiguriert mit dem ausgewählten Fühler. Bei gleichzeitiger Bestellung von 2 Sensoren, werden diese am Gerät montiert und konfiguriert ausgeliefert.
Der Schaltschrank ist für Wandmontage geeignet. Die zu schaltenden Verbraucher werden über eine frontseitig angebrachte Schuko-Steckdose eingesteckt. Alternativ kann die zu schaltende Last an vorbereiteten Kabeleinführungen und Klemmen direkt im Schaltschrank angeschlossen werden.
Technische Daten
| Bestimmungsgemäße Verwendung |
Einsatz unter äußeren Bedingungen, die der elektrischen Schutzart IP4x entsprechen. Alternativ ist die Ausführung in Schutzart IP54 möglich für Anwendungen in Feuchträumen. Der Regler bestitzt eine Funktion zur Kalibrierung der Temperatur, ist jedoch nicht für eichfähige Messungen zugelassen. Der Einsatz in Maschinen und Anlagen bei welchen bei Ausfall oder Störung des Regerlkreises eine Gefährdung entstehen kann, erfordert zusätzliche Sicherheitsmaßnahmen. Der Regler ist nicht zertifiziert für den Einsatz in besonders sicherheitsrelevanten Anwendungen, z.B. bei Gefahr von Gasexplosionen, radioaktiver Strahlung oder bei möglicher Gefahr für Menschen im Falle einer Strörung. |
|---|---|
| Reglereinheit | Mulitsensorfähiger Temperaturcontroller (unsere Art.-Nr. TR-81). Auf Wunsch liefern wir diese Steuerung auch in Ausstattung mit individueller Controllereinheit aus unserem Reglerprogramm. |
| Regelstrecke | Wahlweise Betrieb als On / Off-Regelstrecke mit frei wählbarer Hysterese (Schaltabstand) oder komfortabler P.I.D.-Regestrecke mit Auto-Tuning-Funktion (selbstständiges Justieren der optimalen Einstellparameter) |
| Sensor | Kompatibel zu allen von uns angebotenen Temperaturfühlern. Bitte bestellen Sie 2 Sensoren, passend zu Ihrer Anwendung mit. Diese werden dann vor Auslieferung am Gerät montiert und konfiguriert. |
| Ausstattung | Komplettregler, einsatzfertig aufgebaut im Industrieschaltschrank Stahl, pulverbeschichtet RAL 7035 lichtgrau. Fertig montiert und verdrahtet, inkl. 2m Anschlussleitung 5x4qmm Qualität H07RN-F oder ähnl. Konfiguriert mit CEKON-Stecker 400V / 32 A 3P+N+6-h-stecker (je nach Anwendung können bauseitige FI-Schutzschalter für den Betrieb gesetzliche vorgeschrieben sein). Anschluss der Last über im Schaltschrank vorbereitete Klemmen. Zusatzausstattungen, wie z.B. sicherheitsgerichtete Not-Abschaltung bei Übertemperatur, zusätzliche Integration von Türkontakten oder ähnlichen Freigabeschaltern ist individuell möglich. Sprechen Sie uns an, wenn individuelle Zusatzausrüstungen benötigt werden. |
| Maße | 380 x 380 x 210 mm (ohne Aufbauten und Leitungen) oder wahlweise 300x400x210 mm |
| Bedienung | Die Bedienung erfolgt nach fachgerechter Montage und Anschluss der Last ausschließlich über die frontseitig am Regler angebrachten Bedienelemente. Ein ausführliches Bedienerhandbuch wird mitgeliefert. |
Downloads
Handbuch_RT3-50.pdf (0.86 MB)
